| Nama merek: | NUOYINGJIAYE |
| Nomor Model: | NYRD701 |
| Moq: | 1 pcs |
| harga: | $450 to $1700 /pcs |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | 1000 pcs/ pre month |

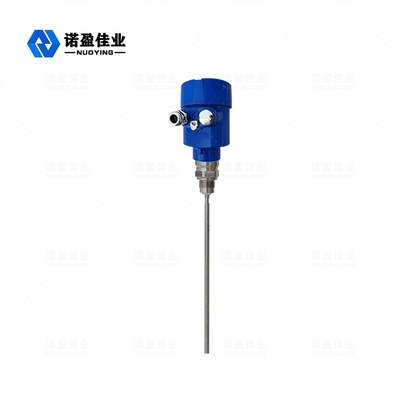

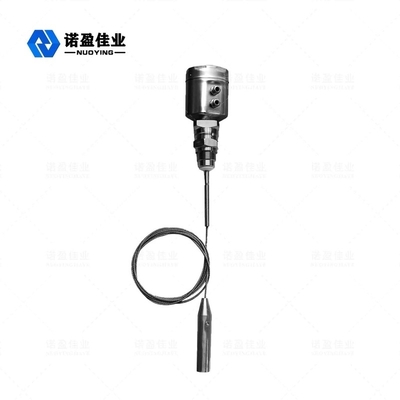

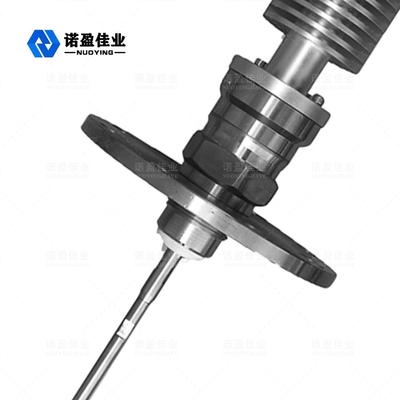

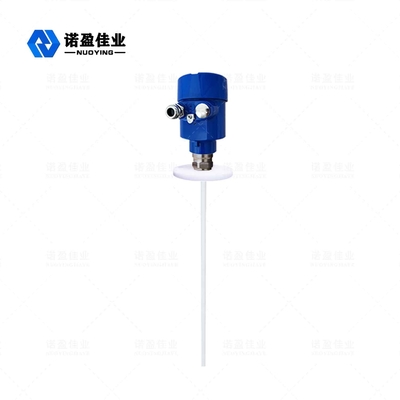

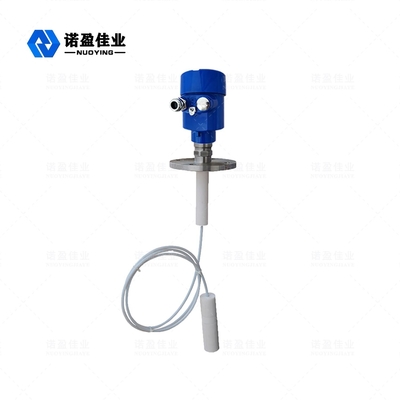

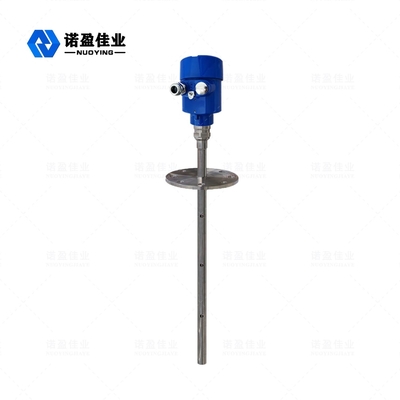

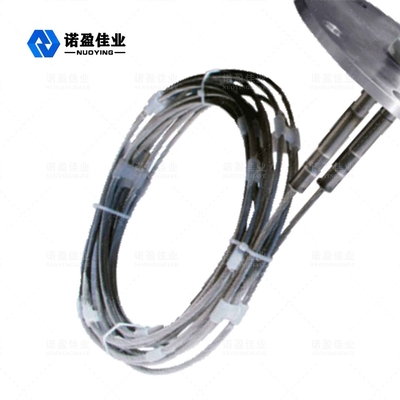

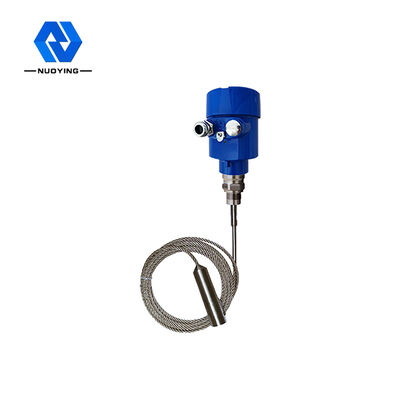

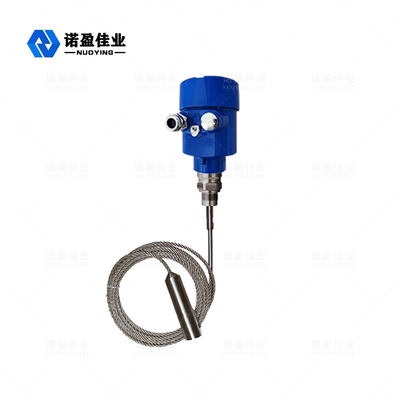

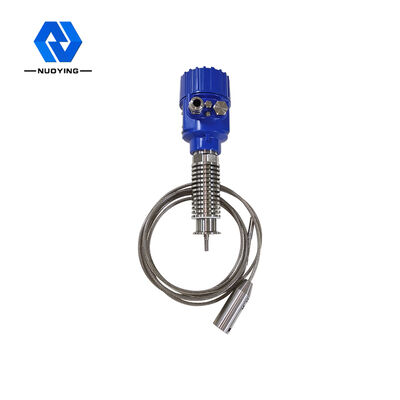

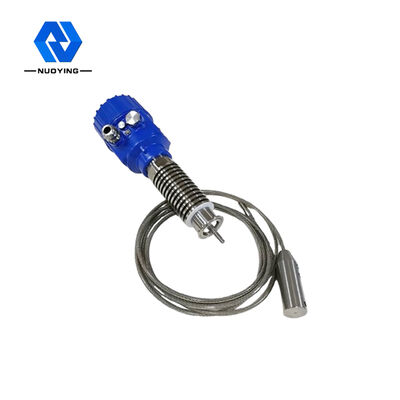

Pemancar Level Radar Terpandu NYRD701 Untuk Pengukuran Level Kontinu Cairan, Pasta, dan Lumpur
Prinsip Kerja Pemancar Level Radar Terpandu NYRD701
Pulsa gelombang mikro frekuensi tinggi yang dikirim oleh radar gelombang terpandu merambat di sepanjang komponen deteksi (kabel baja atau batang baja). Ketika bertemu dengan media yang diukur, hal itu menyebabkan refleksi karena perubahan tiba-tiba konstanta dielektrik, dan sebagian energi pulsa dipantulkan kembali. Selang waktu antara pulsa yang dikirim dan pulsa yang dipantulkan berbanding lurus dengan jarak dari media yang diukur.
Masukan:
Radar gelombang terpandu adalah instrumen pengukur berdasarkan prinsip perjalanan waktu. Gelombang radar berjalan dengan kecepatan cahaya, dan waktu tempuh dapat diubah menjadi sinyal level material melalui komponen elektronik. Probe mengirimkan pulsa frekuensi tinggi dan merambat di sepanjang probe kabel atau batang. Ketika pulsa bertemu permukaan material, ia dipantulkan kembali dan diterima oleh penerima di dalam instrumen, dan sinyal jarak diubah menjadi sinyal level material.
Sinyal yang dipantulkan ditransmisikan ke rangkaian elektronik instrumen di sepanjang probe kabel atau batang. Mikropemroses memproses sinyal dan mengidentifikasi gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material. Pengenalan sinyal gema yang benar diselesaikan oleh perangkat lunak pulsa.
Jarak D dari permukaan material berbanding lurus dengan waktu tempuh pulsa T:
D=C×T/2 (C adalah kecepatan cahaya).
Karena jarak E dari tangki kosong diketahui, level material L adalah:
L=E-D
Keluaran:
Diatur dengan memasukkan tinggi tangki kosong E (= titik nol), tinggi tangki penuh F (= skala penuh) dan beberapa parameter aplikasi. Parameter aplikasi akan secara otomatis menyesuaikan instrumen dengan lingkungan pengukuran, sesuai dengan keluaran 4-20mA.
Fitur Desain Pemancar Level Radar Terpandu NYRD701
1. Pengukur level radar cerdas mengadopsi teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan gema penemuan gema yang unik. Pengukuran kontak, akurasi pengukuran tinggi, pengukuran lebih akurat. Pada saat yang sama, radar gelombang terpandu tahan terhadap adhesi dan tidak terpengaruh oleh suhu eksternal seperti suhu media dan adhesi.
2. Berbagai mode koneksi proses dan jenis komponen deteksi membuat pengukur level radar gelombang terpandu seri 70X cocok untuk berbagai kondisi kerja dan aplikasi yang kompleks. Seperti suhu tinggi, tekanan tinggi, dan media konstanta dielektrik rendah.
3. Dengan mode kerja pulsa, produk memiliki daya emisi yang sangat rendah dan dapat dipasang di berbagai wadah logam dan non-logam, tanpa membahayakan tubuh manusia dan lingkungan.
Parameter Teknis Pemancar Level Radar Terpandu NYRD701
| Aplikasi umum | Cairan, debu, partikel padat |

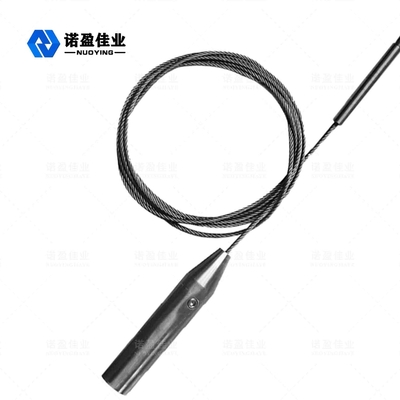

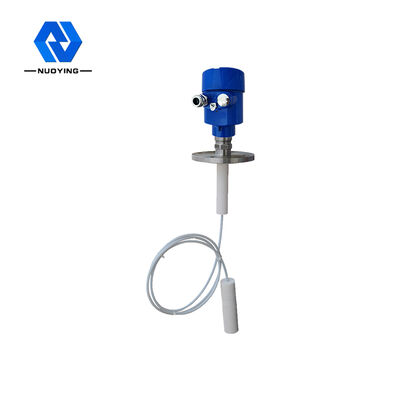

| Material antena | Kabel fleksibel, PTFE, 304 (opsional) |
| Rentang pengukuran | 30m |
| Akurasi pengukuran | 0.05%-0.1%F.S |
| Catu daya | 24VDC (Dua jalur, empat jalur) |
| Suhu media | -40~+130℃,-40~+250℃ |
| Tekanan proses | -0.1~4.0MPa |

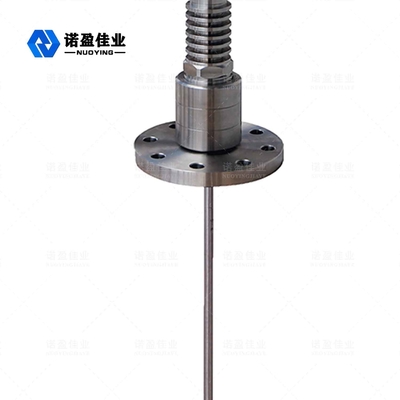

| Koneksi proses | Ulir, flensa (opsional) |
| Tingkat perlindungan | IP67 |
| Tingkat tahan ledakan | Exia II CT6 |
| Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Catatan: Produk dapat disesuaikan sesuai dengan persyaratan khusus pengguna.
Bidang Aplikasi Pemancar Level Radar Terpandu NYRD701
1. Pembangkit listrik: Waduk, pompa silo, sendok uap, penyimpanan abu, tangki minyak, dll.
2. Ladang minyak: Tangki penyimpanan minyak mentah, tangki penyimpanan minyak olahan, pemisah tiga fase, tangki pengendapan, tangki limbah, tangki lumpur pengeboran, dll.
3. Kimia: Menara distilasi minyak mentah, silo bahan baku, silo antara, tangki reaksi, tangki amonia, tangki penyimpanan aspal, dll.
4. Metalurgi: Silo bahan baku, silo bahan tambahan, tangki penyangga sel elektrolitik, dll.
5. Sumber Daya Air: Kanal, waduk, irigasi pertanian, pemantauan permukaan air sungai, peringatan banjir bandang, banjir perkotaan, dll.
6. Bahan makanan: Pabrik jus, pabrik susu, tangki penyimpanan gula mentah, tangki penyimpanan pasta tomat, tangki penyimpanan pabrik bir, dll.
7. Farmasi: Tangki penyimpanan farmasi Cina, pemisah, tangki fermentasi, dll.
8. Pengolahan air: Waduk, kolam septik, tangki pengolahan air, tangki sedimentasi, sumur dalam, jaringan air minum, dll.
9. Kertas: Silo bahan baku, menara penyimpanan, drum pengering, silo penyimpanan bahan kimia, dll.
10. Lainnya: Tambang, tambang batu bara, perlindungan lingkungan, industri perkapalan dan industri lainnya.
