NYRD-805 Pemancar Level Non Kontak PTFE Rentang Pengukuran 0-10m

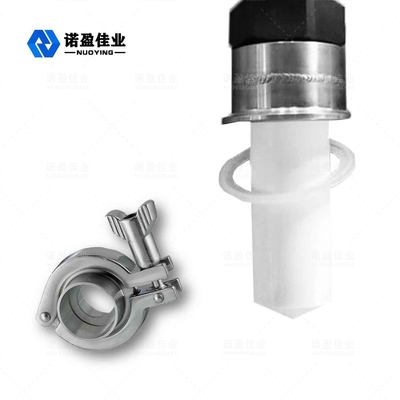

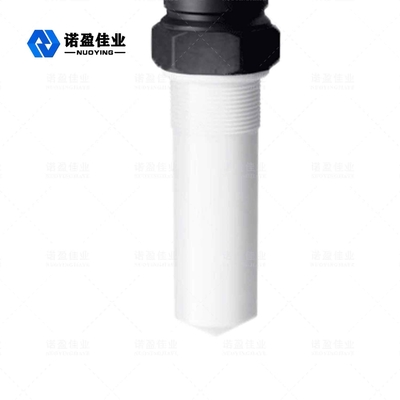

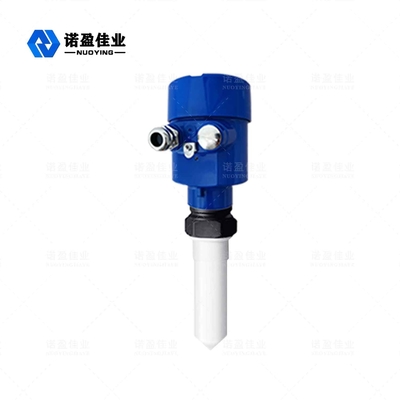

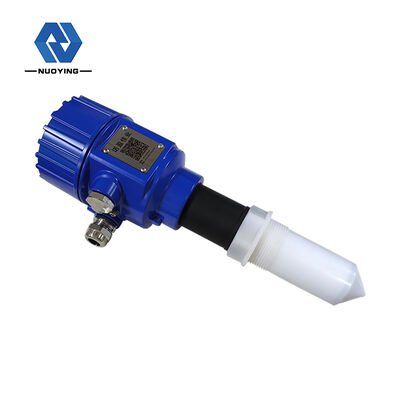

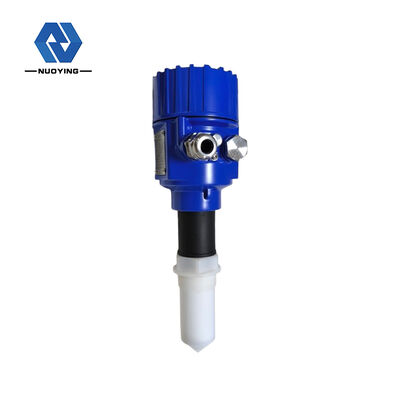

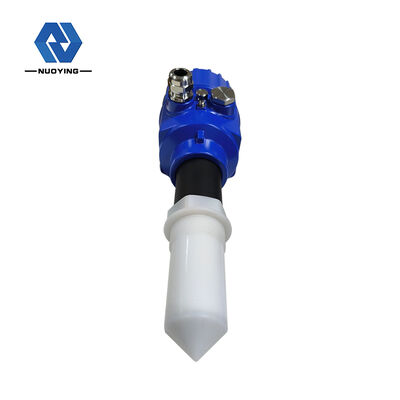

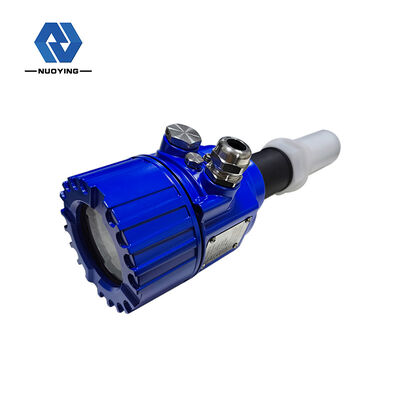

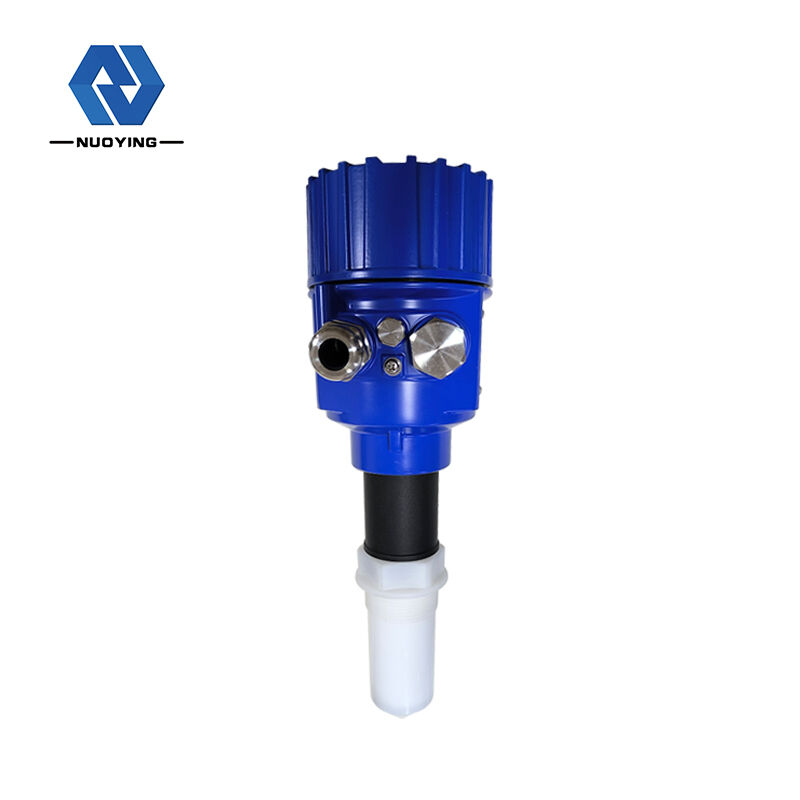

26GHz NYRD-805 Radar Level Meter

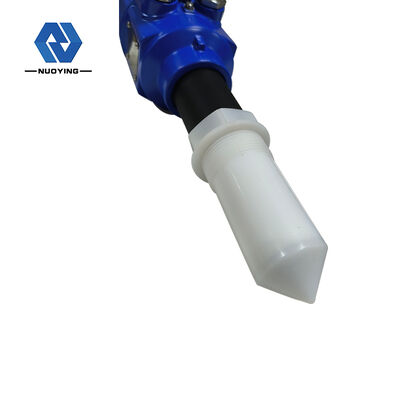

Meter level radar NYRD805 adalah instrumen pengukuran level radar frekuensi tinggi 26GHz dengan jarak pengukuran maksimum 10 meter. Antena lebih dioptimalkan, dan mikroprosesor cepat baru dapat melakukan analisis dan pemrosesan sinyal berkecepatan lebih tinggi, sehingga instrumen dapat digunakan dalam beberapa situasi kompleks seperti uap, busa, debu, kristalisasi, kondensasi, dll.

Radar Level Meter Parameter Teknis

※ Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik

Radar Level Meter  Prinsip Operasi

Antena level radar memancarkan pulsa gelombang mikro sempit, yang ditransmisikan ke bawah melalui antena. Setelah pulsa menyentuh permukaan medium yang diukur, ia dipantulkan kembali dan diterima oleh sistem antena lagi, dan sinyal dikirim ke bagian sirkuit elektronik dan secara otomatis dikonversi menjadi sinyal level (karena kecepatan propagasi pulsa sangat cepat, gelombang elektromagnetik mencapai target dan dipantulkan kembali ke penerima. Waktu yang dibutuhkan hampir instan).

Radar Level Meter Fitur Desain

◎ Antena berukuran kecil, mudah dipasang; radar non-kontak, tanpa keausan dan tanpa polusi.

◎ Tidak terpengaruh oleh korosi, busa, uap air, perubahan suhu dan tekanan.

◎ Sudut berkas kecil dan energi terkonsentrasi, yang meningkatkan kemampuan gema dan membantu menghindari interferensi.

◎ Area buta pengukuran lebih kecil, dan juga dapat mencapai hasil yang baik untuk pengukuran tangki kecil.

◎ Rasio sinyal-ke-noise tinggi untuk kinerja yang lebih baik bahkan dalam kondisi berfluktuasi.

Radar Level Meter Persyaratan Pemasangan

• Meter level radar dipasang pada 1/4 atau 1/6 diameter tangki. Catatan: Jarak minimum dari dinding tangki harus 500 mm : ①Bidang Datum, ②Pusat Wadah atau sumbu simetri.

Radar Level Meter Pemasangan yang Salah

• Tangki kerucut tidak dapat dipasang di atas saluran masuk. Catatan: Tindakan peneduh dan tahan hujan harus diambil saat memasang di luar ruangan. Gambar 4: ①Benar, ②Salah

• Ketika ada hambatan di dalam tangki yang mempengaruhi pengukuran, reflektor harus dipasang untuk mengukur secara normal. Gambar 5: ①Benar, ②Salah

Metode Koneksi

Radar Level Meter Kelas Perlindungan

Instrumen ini sepenuhnya memenuhi persyaratan kelas perlindungan IP66/67. Gambar 6:

• Cara Memastikan Pemasangan Anda Memenuhi Persyaratan IP67:
• Pastikan kepala segel tidak rusak.
• Pastikan kabel tidak rusak.
• Pastikan kabel yang digunakan memenuhi spesifikasi koneksi listrik. Tekuk kabel ke bawah sebelum masuk ke antarmuka listrik untuk memastikan air tidak mengalir ke dalam housing, lihat ①
• Harap kencangkan kelenjar kabel, lihat ②
• Harap pasang koneksi listrik yang tidak terpakai dengan sumbat buta, lihat ③

Radar Level Meter Debugging Instrumen

Instrumen memiliki tiga metode debugging, sebagai berikut:

Metode 1: Tampilan/Tombol

Instrumen di-debug melalui 4 tombol pada layar tampilan. (Gambar 7) ①LCD; ②Tombol.

Metode 2: Debugging Komputer Host

Hubungkan ke kamera atas melalui HART (Gambar 8)

①RS232 Atau USB; ②Meter level radar; ③Adaptor HART; ④Resistor 250Ω

Metode 3: Pemrograman Programmer Genggam HART

Programmer Genggam HART (Gambar 9)

①RS232 Atau USB; ②Meter level radar; ③Resistor 250Ω
