Detail produk:
|
Rentang pengukuran: | 120m | frekuensi transmisi: | 76GHz~81GHz, lebar frekuensi pemindaian FM 5GHz |
---|---|---|---|
Bentuk antena: | antena lensa, antena lensa anti korosi | Koneksi proses: | Ulir sekrup, Flensa (opsional), Bergelang |
Akurasi Pengukuran: | 0,05%~0,1%FS | Suhu Operasional: | -40~130℃,-40~250℃ |
Keluaran sinyal: | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) | Sumber Daya listrik: | 24VDC, 220VAC |
Cahaya Tinggi: | Pemancar Level Radar IP65 80 Ghz,Pemancar Level Radar Frekuensi Berkelanjutan,Pengukur Level Cair 20m 40m |

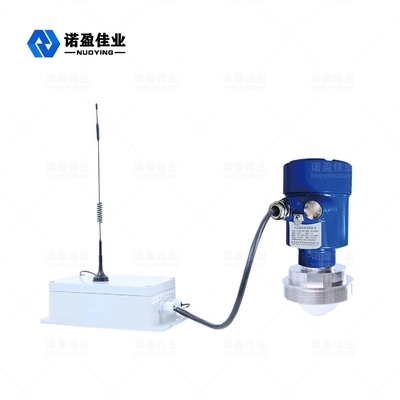

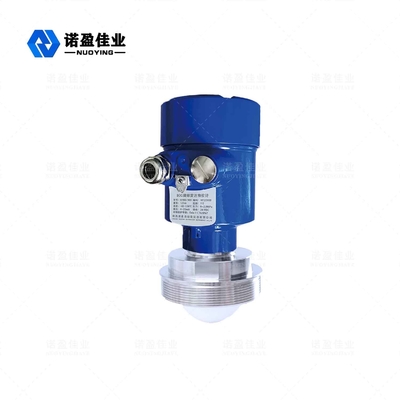

80GHz Continuous Frequency Modulation Wave Radar Level Meter, Rentang Pengukuran: 0~20m,0~40m,0~80m, Pengukur Level Cair
Modulasi Frekuensi Berkelanjutan 80GHz Melambai Radar Tingkat Meter
Apa itu gelombang elektromagnetik gelombang milimeter;biasanya domain frekuensi 30-300GHz (panjang gelombang 1-10 mm) gelombang elektromagnetik disebut gelombang milimeter, yang terletak pada rentang panjang gelombang yang tumpang tindih antara gelombang mikro dan gelombang inframerah jauh, sehingga memiliki karakteristik
dari kedua spektrum.Pita 76-81GHz dari produk ini adalah area dengan pemahaman dan pengembangan aplikasi manusia yang paling sedikit sejauh ini.
Radar Tingkat MeterParameter Teknis
frekuensi transmisi | 76GHz~81GHz, lebar frekuensi pemindaian FM 5GHz |

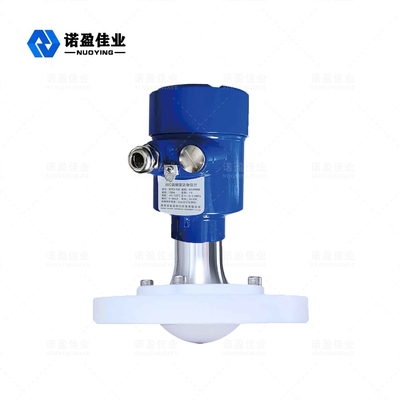

Bentuk antena | antena lensa, antena lensa anti korosi |
bahan antena | PTFE, 304 + PTFE |
Rentang pengukuran | 0,08~120m |
Akurasi pengukuran | 0,05% 0,1% FS |
Sumber Daya listrik | 24VDC, 220VAC |
Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Suhu proses | -40~+130℃, -40~+260℃ (≥260℃ dapat disesuaikan) |
Tekanan proses | -0.1~4.0MPa |

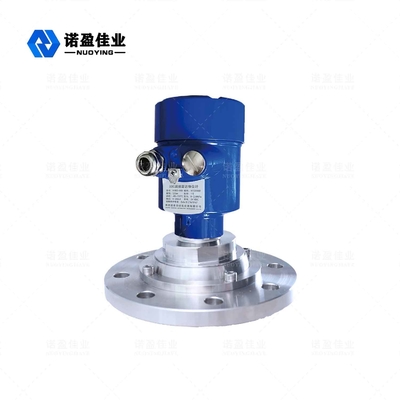

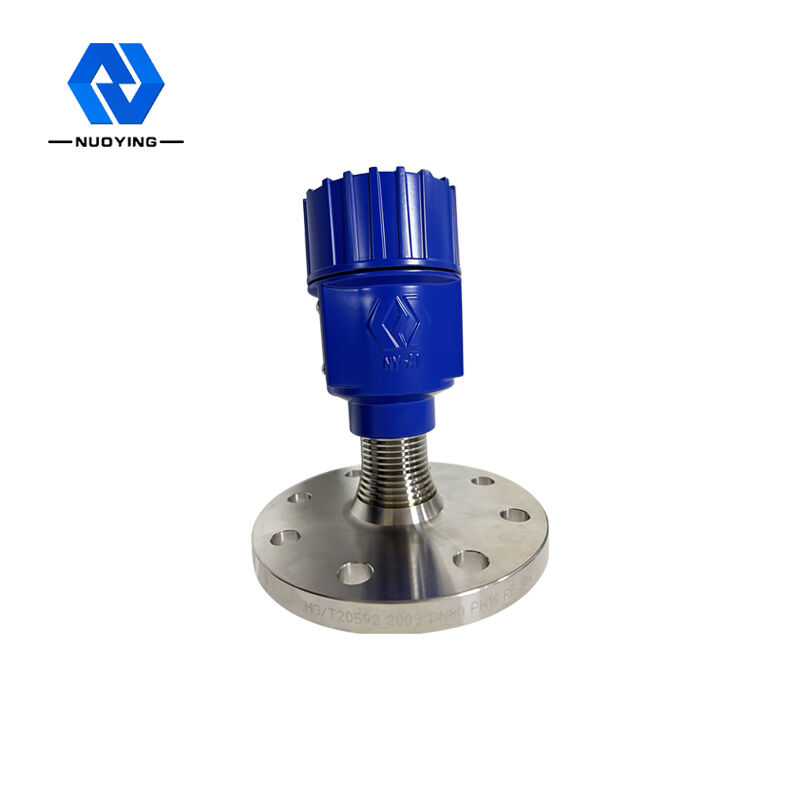

Koneksi proses | Benang, Braket, Flange, Penjepit sanitasi (opsional) |
Tingkat perlindungan | IP65, IP67, IP68 (opsional) |
Kelas tahan ledakan | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterPengoperasian Prinsip
Produk radar gelombang FM FMCW (juga disebut radar gelombang milimeter), karena menggunakan pita gelombang milimeter dengan frekuensi yang lebih tinggi daripada radar Ku band, produk ini penting dalam deteksi target jarak jauh dan lingkungan asap dan debu yang kuat, seperti pencitraan jarak jauh dan multi pencitraan spektral.Aplikasi, dan dapat mendeteksi target yang lebih kecil daripada radar gelombang mikro dan mencapai pemosisian yang lebih akurat, dengan resolusi lebih tinggi dan kerahasiaan yang lebih kuat.
Radar Tingkat MeterFitur desain
Performa transien yang sangat baik: Berdasarkan chip frekuensi radio gelombang milimeter CMOS yang dikembangkan sendiri, ia mewujudkan arsitektur frekuensi radio yang lebih ketat dan rasio signal-to-noise yang lebih tinggi.
Bandwidth kerja 5GHz, sehingga produk memiliki resolusi pengukuran dan akurasi pengukuran yang lebih tinggi.
Koherensi: Osilasi dipol didorong oleh arus kering atau efek frekuensi perbedaan non-linear dari pulsa laser koheren;
Energi rendah: Energi foton gelombang milimeter hanya beberapa milielektron volt, dan tidak akan ada ionisasi sinar-X dan kerusakan pada zat yang akan dideteksi, sehingga tidak mudah merusak zat yang akan dideteksi.
Daya tembus yang kuat: Ia memiliki daya tembus yang kuat untuk bahan non-polar.Banyak bahan non-logam non-polar memiliki penyerapan sinar yang lebih sedikit pada pita ini, sehingga dapat digunakan untuk mendeteksi struktur internal bahan.Misalnya, keramik/kardus/produk plastik/busa transparan terhadap radiasi elektromagnetik dalam pita ini, dan juga dapat digunakan untuk pemantauan keamanan bandara/stasiun, seperti mendeteksi mesin/bahan peledak dan obat-obatan, atau untuk deteksi pengelasan papan sirkuit.
Mudah diserap oleh molekul polar;pita ini memiliki lebih sedikit hamburan pada bahan yang tidak seragam, dan dapat mendeteksi dan mengukur kandungan uap air.Dimungkinkan juga untuk mempelajari komposisi material atau melakukan kontrol kualitas dengan menganalisis spektrum karakteristiknya.
Jangkauan besar dan area buta kecil.Jangkauan maksimum bisa mencapai 120m, dan zona buta bisa mencapai 8cm.
Sudut pancaran kecil dan ukuran antena kecil memudahkan pemasangan.Itu kurang terpengaruh oleh ukuran badan tangki dan gangguan rintangan.
Panjang gelombangnya lebih pendek, dan memiliki karakteristik pantulan yang lebih baik pada permukaan padat, jadi tidak diperlukan flensa universal khusus untuk membidik.
Mendukung debugging jarak jauh dan peningkatan jarak jauh untuk memfasilitasi pekerjaan pemeliharaan personel di tempat.
Sebagai radar pita 80GHz yang digunakan dalam pengukuran industri, radar ini memiliki presisi tinggi, level non-kontak, dan pengukuran level cairan.Ini memiliki keunggulan yang tak tertandingi dari radar gelombang mikro biasa lainnya dan radar gelombang terpandu.Sinar yang sangat sempit dan kemampuan penetrasi lebih efektif.
Beradaptasi dengan kondisi kerja yang sangat kompleks tanpa mengorbankan kinerja pengukuran.
