Detail produk:
|
Rentang pengukuran: | 30m,80m | Bahan: | 304 316L (opsional) |
---|---|---|---|
Koneksi proses: | Flensa universal | Pengambilan sampel gema: | 100 kali/dtk |
Suhu Operasional: | -40~130℃,-40~250℃ | Keluaran sinyal: | 4...20mA/HART/RS485/Modbus... |
Kekuatan: | 3W | Kelas tahan ledakan: | Exia IICT6 (opsional) |
Cahaya Tinggi: | Pemancar Tingkat Radar 3W,Pemancar Tingkat Radar 316L,sensor radar gelombang terpandu 316L |

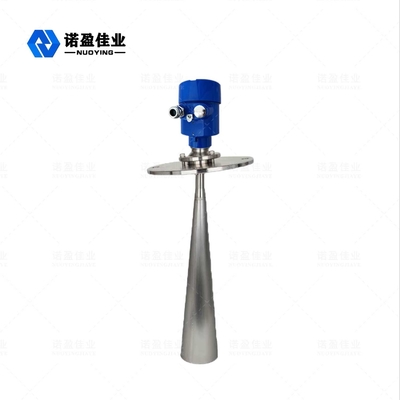

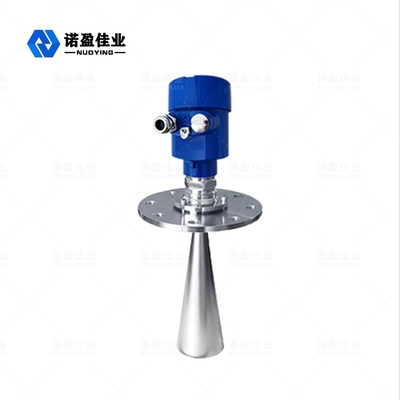

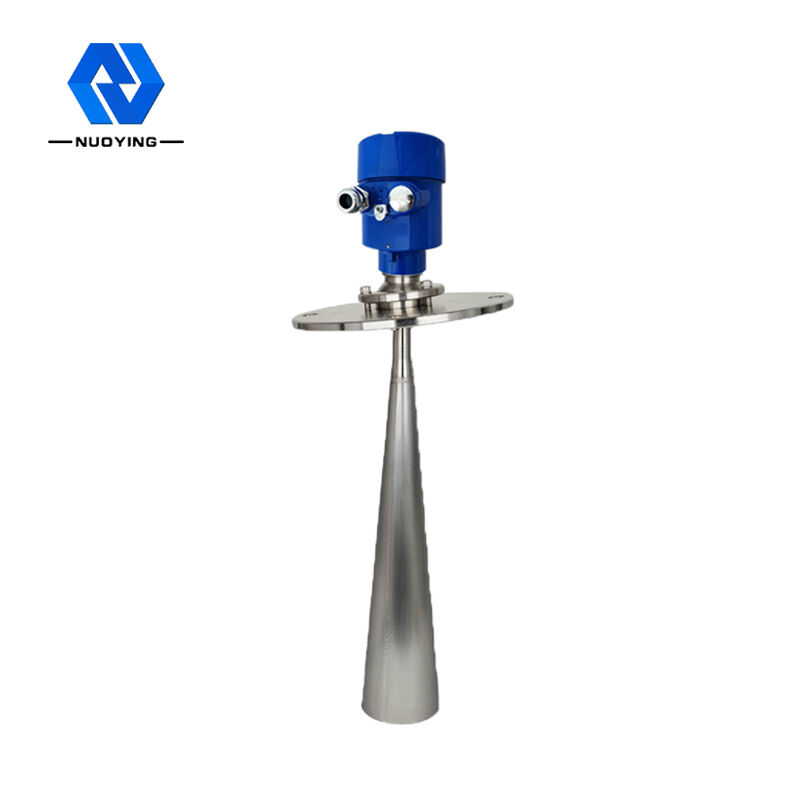

26GHz NYRD-809 Radar Tingkat Meter
Sensor level radar NYR D80X series adalah alat pengukur level radar frekuensi tinggi 26Hz dengan jarak pengukuran maksimum 80 meter.Antena lebih dioptimalkan, dan mikroprosesor cepat yang baru dapat melakukan pemrosesan analisis sinyal tingkat yang lebih tinggi sehingga instrumen dapat digunakan untuk beberapa kondisi pengukuran yang kompleks seperti ketel reaksi, penyimpanan padat.
Radar Tingkat MeterParameter Teknis
Aplikasi tipikal | Pemantauan Padatan, debu, partikel, dll |
frekuensi transmisi | 26GHz |
Ketepatan | 3mm |
Jarak | 30,80m |
bahan antena | 304 316L (opsional) |
Pengambilan sampel gema | 100 kali/dtk |
Suhu proses | -40~130℃,-40~250℃ |
Kelembaban lingkungan | 0~90% |
Resolusi | 1mm |
Koneksi proses | Flensa universal |
Antarmuka Listrik | M20×1.5, " NPT |
Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Pasokan daya | 24V DC (opsional) |
Kekuatan | 3W |
Kelas tahan ledakan | ExiaⅡCT6 (opsional) |
Kelas perlindungan | IP67 |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat Prinsip Pengukuran Meter
Antena level radar memancarkan pulsa gelombang mikro yang sempit dan mengirimkannya ke bawah melalui antena.Setelah pulsa menyentuh permukaan medium yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi, mentransmisikan sinyal ke bagian sirkuit elektronik secara otomatis diubah menjadi sinyal posisi objek (karena kecepatan rambat pulsa sangat cepat, waktu yang dibutuhkan gelombang elektromagnetik untuk mencapai target dan memantul kembali ke penerima hampir seketika.)

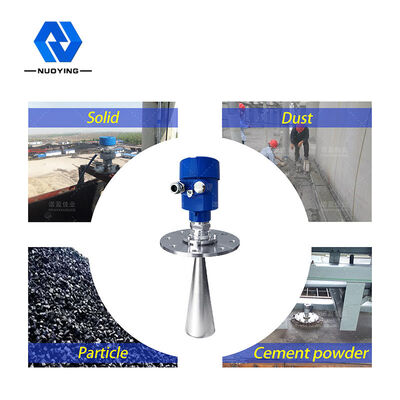

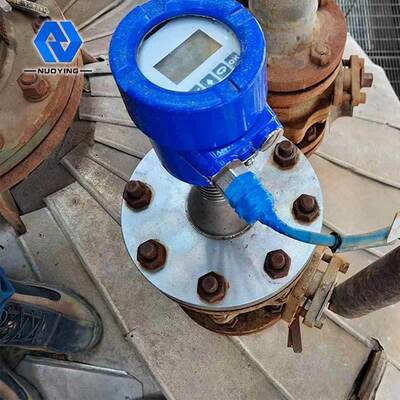

Radar Tingkat Bidang Aplikasi Meter
