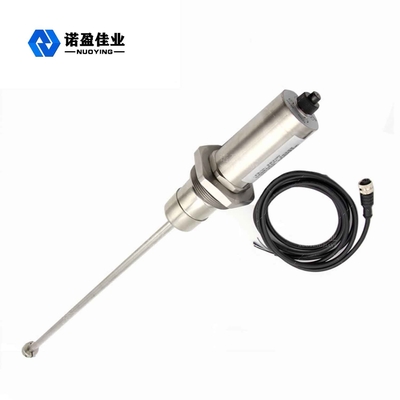

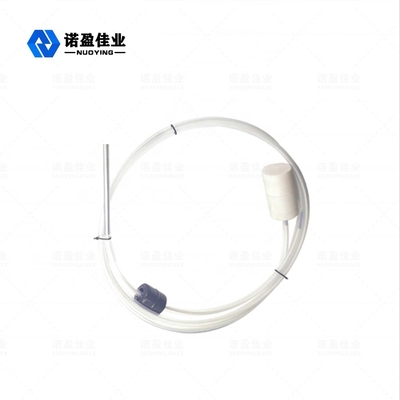

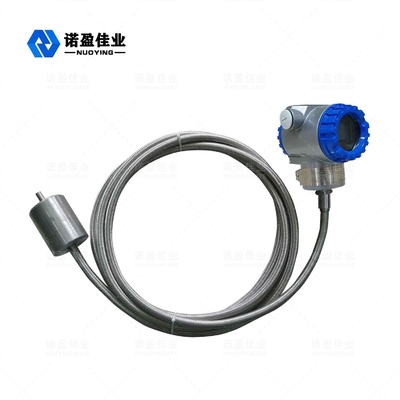

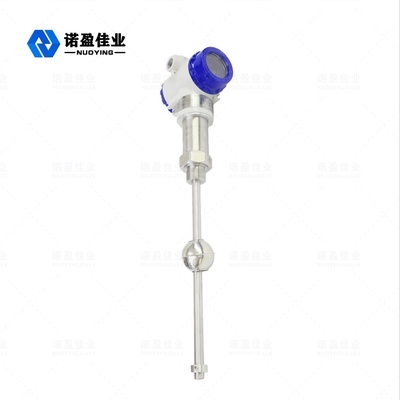

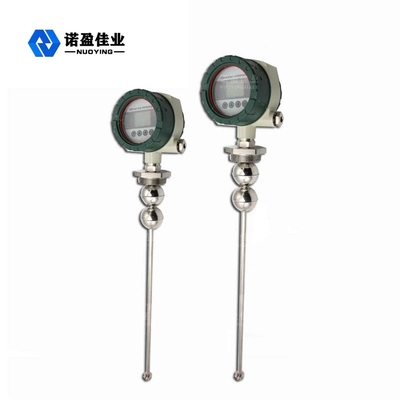

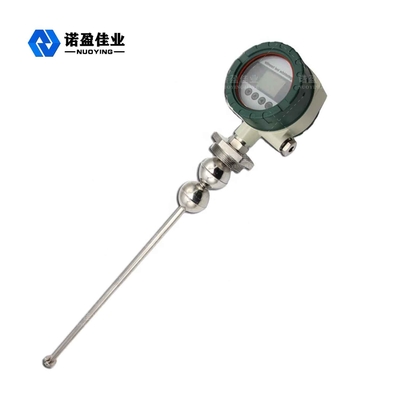

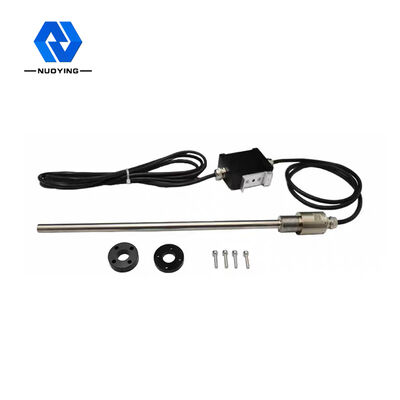

Sensor Tingkat Air Cairan NYCZ500 Transmitter Tingkat Magnetostrictive
NuoyingNYCZ500-1Magnetostrictive Liquid Level MeterGambaran umum
Parameter Produk
Aplikasi khas
Pengukuran tingkat cairan
Bahan antena
304, 316L (opsional)
Jangkauan pengukuran
0-50-5000mm ((jenis kabel: 25m)
Sumber daya listrik
24VDC ((Dua jalur, empat jalur)
Suhu rata-rata
-40~+200°C
Tekanan proses
-0,1 ~ 2,0MPa
Sambungan proses
Benang, Flange, Bracket (opsional)
Output sinyal
4...20mA/HART/RS485/Modbus...
Deskripsi Produk
NYCZ500 Prinsip Kerja Pengukur Tingkat Cairan Magnetostrictive
Prinsip kerja magnetostrictive level meter ditunjukkan pada gambar.sebuah kompartemen elektronik dan bola terapung tanpa kontak pada batang pengukurStik pengukur dilengkapi dengan kawat magnetostrictive (waveguide wire), dan batang terbuat dari tabung stainless steel non-magnetic, yang melindungi kawat waveguide dengan sangat baik.Ketika magnetostrictive level meter bekerja, generator pulsa di kompartemen elektronik mengirimkan pulsa awal. pulsa awal ditransmisikan dalam kabel pembimbing gelombang, itu menghasilkan medan magnet berputar yang maju ke arah kabel pembimbing gelombang. Gelombang mekanis ini menyebar ke dua arah,gelombang mekanik yang mencapai ujung batang pengukur diserap oleh peredam,gelombang mekanik yang bergerak kembali ke arah tempat sampah elektronik dideteksi oleh mekanisme pengambilan energi yang dipasang di tempat sampah elektronik dan diubah menjadi pulsa arus yang sesuai, dan mekanisme pengambilan energi kemudian menghitung perbedaan waktu antara dua denyut nadi untuk mengukur dengan tepat ketinggian tingkat cairan yang diukur.
NYCZ500 Fitur Desain Magnetostrictive Liquid Level Meter
1. Aplikasi yang lebih luas, berbagai bentuk probe, berbagai bentuk koneksi proses, berbagai bahan produksi, dapat disesuaikan desain; 2. Keandalan: Karena magnetostrictive level meter mengadopsi prinsip waveguide, tidak ada bagian bergerak mekanis, jadi tidak ada gesekan, tidak ada keausan.Seluruh konverter tertutup dalam tabung stainless steel, dan media pengukuran non-kontak, kerja sensor yang dapat diandalkan, umur panjang. 3Keakuratan tinggi: Karena magnetostrictive level meter bekerja dengan pulsa pembimbing gelombang, pergeseran yang diukur ditentukan dengan mengukur waktu pulsa awal dan pulsa akhir,Jadi akurasi pengukuran tinggi dan resolusi lebih baik dari 0.01% FS, yang sulit untuk mencapai akurasi dengan sensor lain. 4. Keamanan yang baik: Magnetostrictive level meter memiliki kinerja tahan ledakan yang tinggi, intrinsiknya aman, aman digunakan, terutama cocok untuk pengukuran bahan kimia dan cairan mudah terbakar.Tidak perlu membuka tutup tangki saat mengukur, menghindari ketidakamanan pengukuran manual. 5. magnetostrictive level meter mudah dipasang dan mudah dirawat: magnetostrictive level meter umumnya dipasang melalui lubang yang ada di bagian atas tangki,khusus cocok untuk pemasangan tangki penyimpanan bawah tanah dan tangki yang sudah beroperasi, dan tidak dapat mempengaruhi produksi normal selama proses instalasi.
NYCZ500 Magnetostrictive Liquid Level Meter Bidang Aplikasi
1. Pengukuran dan kontrol tingkat lapangan industri 2. Pengukuran dan kontrol tingkat tangki 3. Kontrol tingkat cairan dalam proses kimia 4. Kontrol tingkat cairan dari tangki farmasi 5. Kontrol tangki makanan dan minuman 6. Pemantauan tingkat air bendungan 7. Air minum dan pengolahan limbah 8. Pengukuran dan kontrol antarmuka minyak-air 9. Sistem manajemen pengukuran pompa bensin 10Pengukuran dan kontrol tingkat cairan lainnya...
