Detail produk:
|
Rentang pengukuran: | 0~6m,0~25m | Sumber Daya listrik: | 24VDC |
---|---|---|---|
Bahan: | PTFE (opsional) | Koneksi proses: | Flensa (opsional) |
Menampilkan: | LCD | Suhu Operasional: | -40~80 |
Keluaran sinyal: | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) | Tekanan Proses: | 1Mpa |
Cahaya Tinggi: | Pengukur Level Magnetostriktif 24VDC,Pengukur Level Magnetostriktif 1Mpa,Pemancar Level Antarmuka 1Mpa |

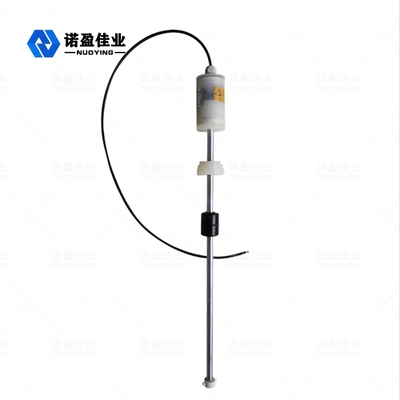

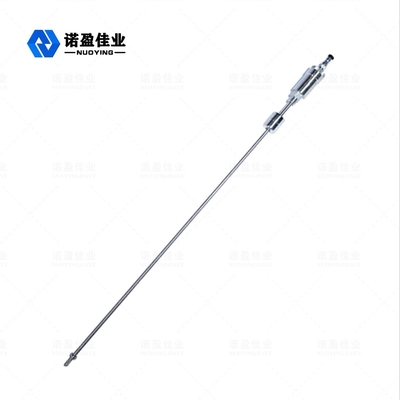

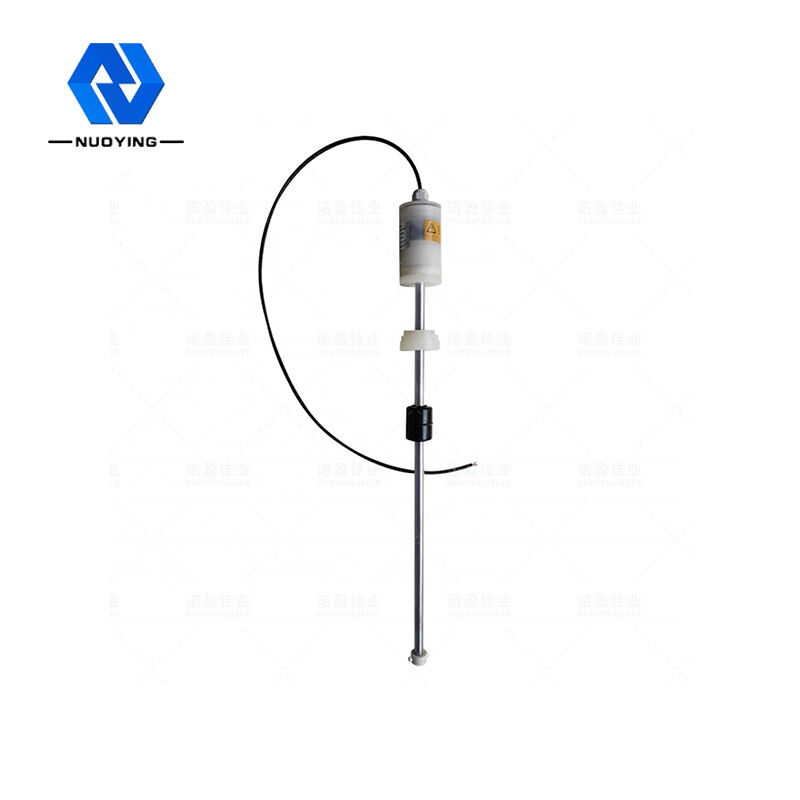

Pengukur Level Cairan Magnetostriktif
Alat pengukur level cairan Pengukur Maglev Pengukur level cairan magnetostriktif Instrumen antarmuka minyak-air
Cairan MagnetostriktifTingkat MeterPengoperasian Prinsip
Ketika sensor magnetostrictive level meter bekerja, bagian rangkaian sensor akan merangsang arus pulsa pada kawat pemandu gelombang, dan arus akan menghasilkan medan magnet arus pulsa di sekitar kawat pemandu gelombang ketika merambat di sepanjang kawat pemandu gelombang.Batang sensor meteran level magnetostrictive dilengkapi dengan pelampung, yang dapat bergerak naik dan turun di sepanjang batang dengan perubahan level cairan.Di dalam pelampung adalah satu set cincin magnet permanen.Ketika medan magnet arus berdenyut memenuhi medan magnet cincin yang dihasilkan oleh pelampung, medan magnet di sekitar pelampung berubah sehingga kawat pemandu gelombang yang terbuat dari bahan magnetostriktif menghasilkan pulsa gelombang torsional pada posisi pelampung, yang ditransmisikan kembali sepanjang kawat pemandu gelombang pada kecepatan tetap dan dideteksi oleh mekanisme pendeteksian.Dengan mengukur perbedaan waktu antara arus pulsa dan gelombang torsional, posisi float dapat ditentukan secara akurat, yaitu posisi level cairan.Keuntungan teknis dari pengukur level magnetostrictive: pengukur level magnetostrictive cocok untuk pengukuran level level cairan bersih dengan presisi tinggi, dan akurasi dapat mencapai 1mm.Akurasi produk terbaru bisa mencapai 0.1mm.Pengukur level magnetostriktif juga dapat digunakan untuk mengukur batas antara dua cairan yang berbeda.Desain tahan ledakan, cocok untuk acara-acara berbahaya, desain sirkuit elektronik cerdas dapat menghitung volume;Satu-satunya bagian yang bergerak adalah pelampung, sehingga perawatannya sangat rendah.
Cairan MagnetostriktifTingkatMeterParameter Teknis
Aplikasi | tingkat cair |
Jarak pengukuran |
Penyelidikan: 0-50 ~ 6000mm |
Ketepatan | ± 0,5mm |
Sumber Daya listrik | 24VDC ±10% |
Keluaran sinyal | 4~20mA / Hart / RS485 |
Bekerja saat ini | 4~20mA;20.4mA |
karakteristik beban | ketika keluaran saat ini, resistansi beban maksimum 600 Q keluaran tegangan, resistansi beban maksimum 2mA |
Suhu proses | -40〜80 °C, |
Suhu sekitar | -40〜80 °C |
Efek suhu | ±0,5 °C |
Tekanan proses | - 0.1 ~ 1.0MPa |
Resolusi | ±lmm |
Waktu merespon | 0,2 mdtk |
bahan batang | 304 316L (opsional) |
Koneksi proses | Benang, flensa, Dukungan pemasangan (opsional) |
Tampilan situs | LCD (opsional) |
Bahan perumahan | baja tahan karat / aluminium (opsional) |
Tingkat perlindungan | IP67 |
Kelas bukti ledakan | Exia IICT6 (opsional) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Pengukur level magnetostriktifantena menggunakan bahan PTFE, PTFE (PTFE atau PTFE), umumnya dikenal sebagai "raja plastik", terbuat dari tetrafluoroetilena dengan polimerisasi senyawa polimer, memiliki stabilitas kimia yang sangat baik, ketahanan korosi yang tinggi, penyegelan, pelumasan tidak lengket, listrik isolasi dan daya tahan anti-penuaan yang baik, PTFE memiliki beberapa fitur berikut:
Cairan Magnetostriktif Tingkat MeterAplikasi dan Instalasi Khas
