Alat Pengukuran Tingkat Meter Tangki Air Cairan Alat Pengukuran Pemantauan 26ghz Cement Silo Sensor

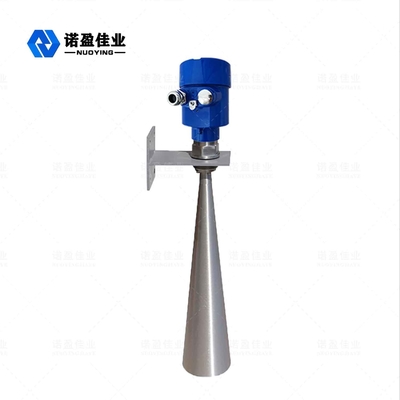

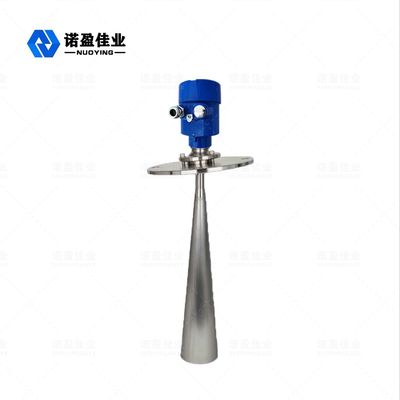

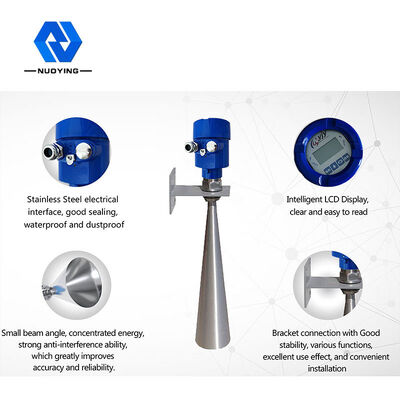

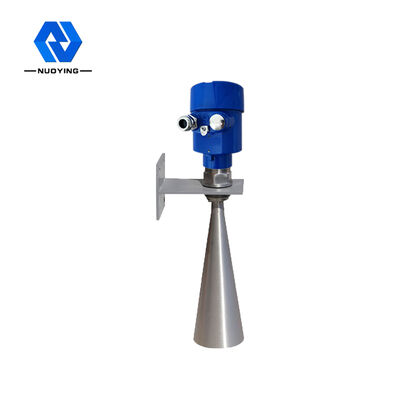

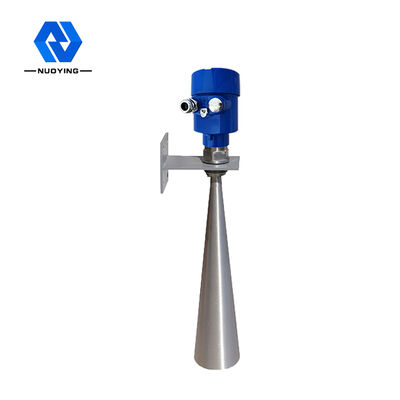

NYRD-SL Radar Level Transmitter
Gambaran umum
Parameter Produk
Aplikasi khas

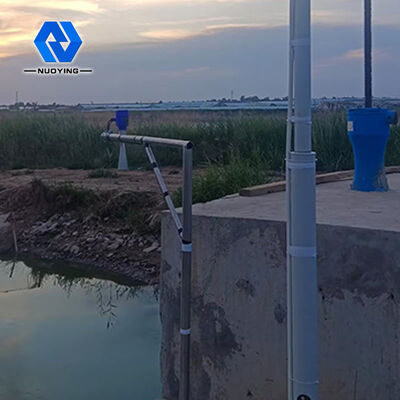

Air terjun, waduk, sungai, danau, dangkal, dll.
Bahan antena
316L (opsional)
Jangkauan pengukuran
30m,80m (opsional)
Keakuratan pengukuran
0.05%-0.1% F.S.
Sumber daya listrik
24VDC ((Dua jalur, empat jalur)
Suhu rata-rata
-40~+80°C
Sambungan proses
Bracket, flange (opsional)
Tekanan proses
0.1 ~ 2.0MPa
Kelas tahan ledakan
Exia II CT6 ((opsional)
Dimensi struktur shell dari radar level meter (unit: mm)

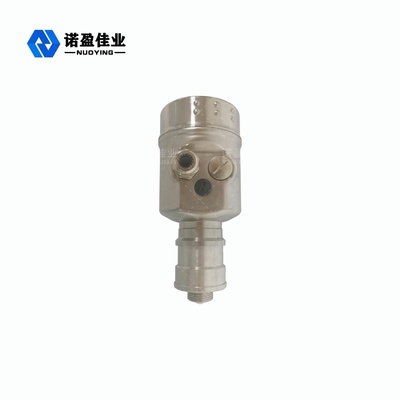

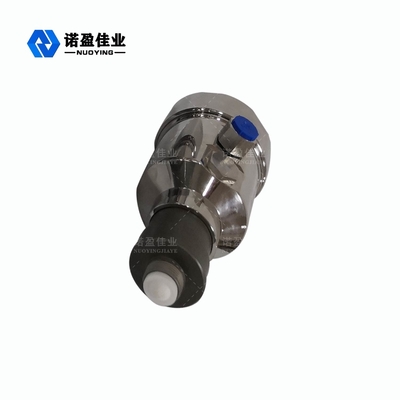

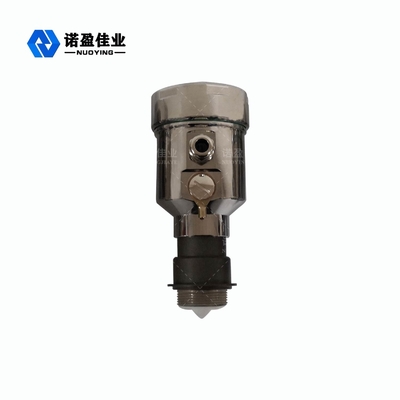

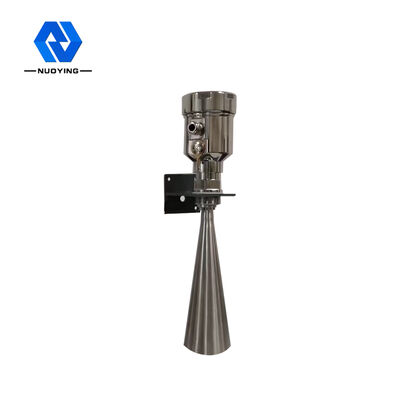

Ada dua jenis radar level meter: Salah satunya adalah cangkang aluminium tuang dan yang lainnya adalah kasus stainless steel. Desain yang disesuaikan dapat dibuat sesuai kebutuhan pelanggan dan kondisi situs.
Deskripsi Produk
Prinsip Kerja 26GHz NYRD-SL Radar Level Transmitter
Radar level meter NYRD80X series sensor adalah 26GHz frekuensi tinggi radar level measuring instrument dengan jarak pengukuran maksimum 80m.Antenna posisi objek radar memancarkan pulsa gelombang mikro sempit yang dikirim ke bawah melalui antenaSetelah gelombang pulsa menyentuh permukaan medium yang diukur, gelombang itu dipantulkan kembali dan diterima oleh sistem antena lagi.Sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis dikonversi menjadi sinyal tingkat objek (Karena pulsa bergerak sangat cepat, waktu yang dibutuhkan gelombang elektromagnetik untuk mencapai target dan memantul kembali ke penerima hampir instan).
Data pengukuran: permukaan dasar spiral atau permukaan penyegelan flange.
