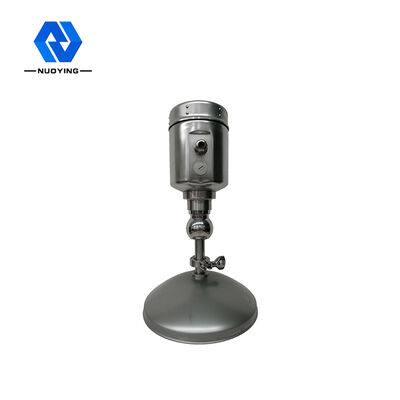

26GHz NYRD-810 Meter Frekuensi Tinggi Radar Gelombang Solid Level Sensor Dipandu Radar Acid Level Transmitter
NYRD-810 Product Overview
Deskripsi Produk
Radar level meter NYRD80X series sensor is a 26GHz high-frequency radar level measuring instrument with a maximum measuring distance of 80m.dan microprocessor cepat baru dapat melakukan analisis dan pemrosesan sinyal tingkat tinggi, membuat instrumen dapat digunakan dalam ketel reaksi, solid bin dan beberapa kondisi pengukuran yang kompleks.
26GHz NYRD810 Radar Level Meter Working Principle
The radar object position antenna emits a narrow microwave pulse that is transmitted downward through the antenna.gelombang menyentuh permukaan media yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi.transmitted to the electronic circuit part and automatically converted into object level signal (Karena pulsa bergerak begitu cepat,waktu yang dibutuhkan untuk gelombang elektromagnetik untuk mencapai target dan memantul kembali ke penerima hampir instan).
The datum of measurement: Spiral bottom surface atau sealing surface of flange.
When using radar level timing, make sure that the highest material level cannot enter the measurement blind area. Ketika menggunakan radar level timing, make sure that the highest material level cannot enter the measurement blind area.
Parameter Produk
Aplikasi khas
Strong dust, large solid
Bahan antena
PTFE
Jangkauan pengukuran
20m
Sambungan proses
Thread, flange (opsional)
Suhu proses
-40~+130°C
Tekanan proses
-0.1 ~ 0.3MPa
Sumber daya listrik
24VDC
Keakuratan
< 0,1% F.S.
Tingkat perlindungan
IP67
Dimensi of the shell structure of the radar level meter (unit: mm)

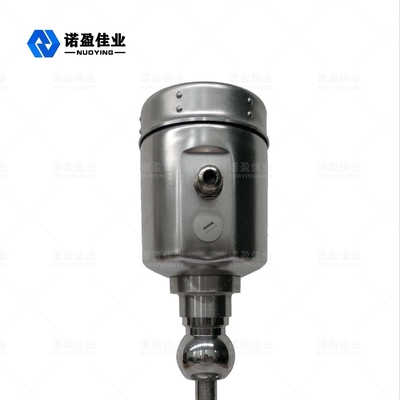

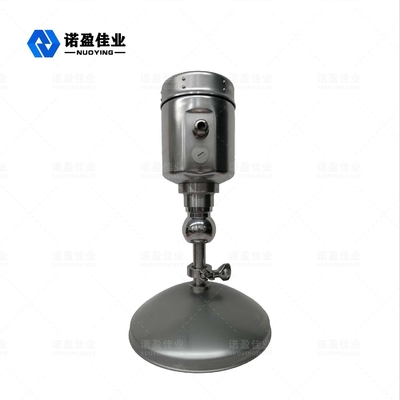

Ada dua jenis radar level meter: One is the cast aluminum shell and the other is a stainless steel case.Customized design can be made according untuk kebutuhan pelanggan dan kondisi situs.
