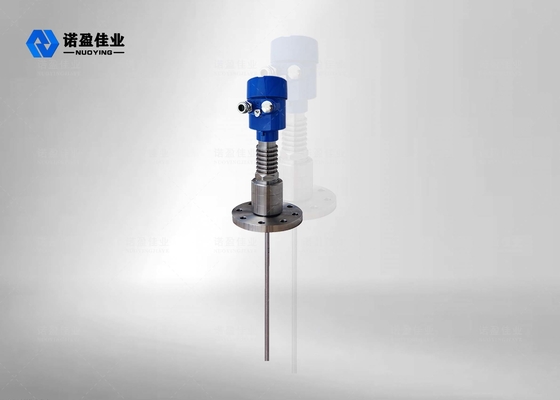

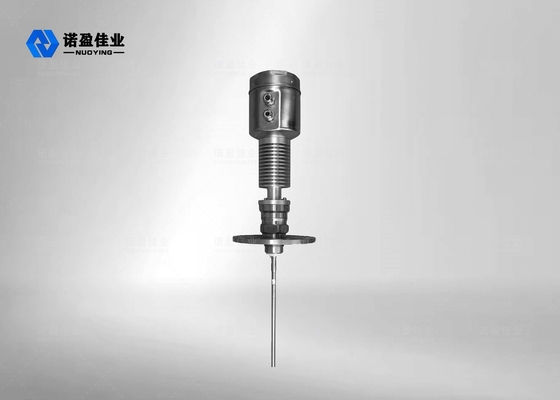

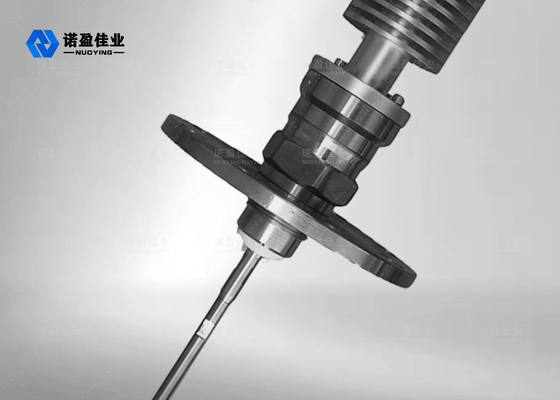

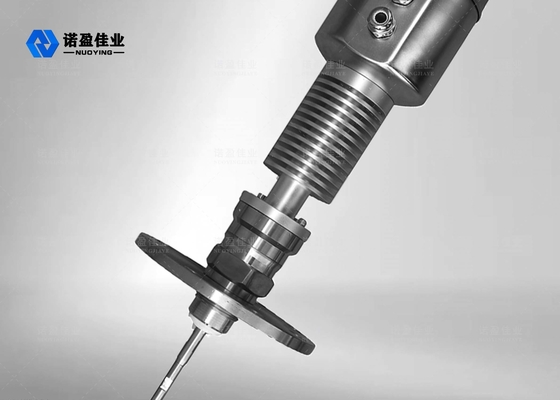

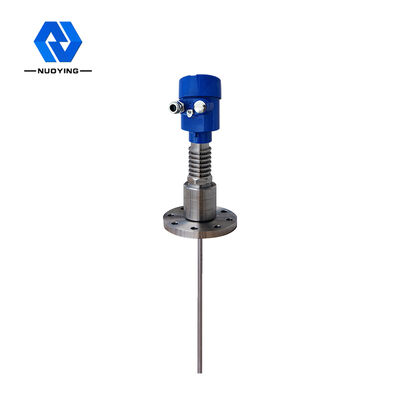

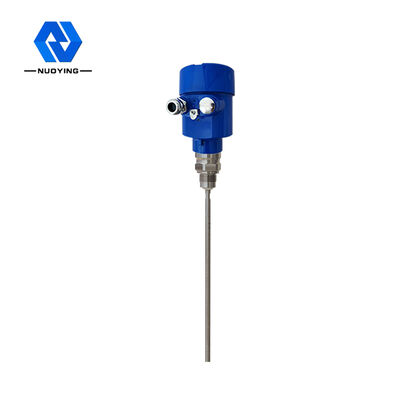

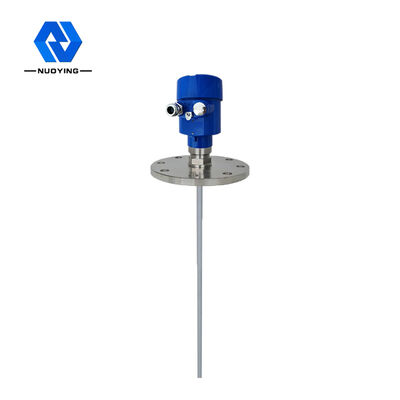

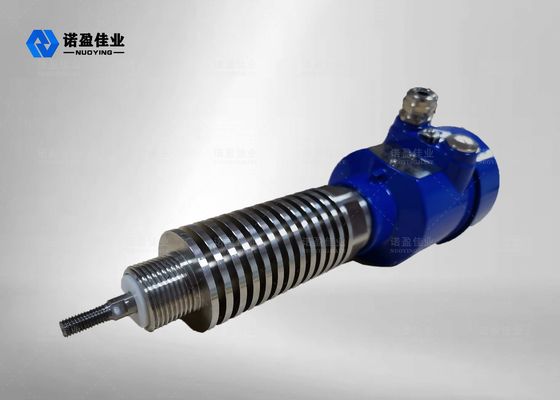

NYRD705 Prinsip Kerja Transmitter Tingkat Radar Terpandu
Pulsa gelombang mikro frekuensi tinggi yang dikirim oleh radar gelombang dipandu menyebar di sepanjang komponen deteksi (kabel baja atau batang baja).menyebabkan refleksi karena perubahan konstan dielektrik tiba-tiba, dan sebagian energi pulsa dipantulkan kembali. Interval waktu antara pulsa yang dikirimkan dan pulsa yang dipantulkan sebanding dengan jarak dari medium yang diukur. Input: radar gelombang dipandu adalah instrumen pengukuran berdasarkan prinsip perjalanan waktu gelombang radar berjalan dengan kecepatan cahayadan waktu berjalan dapat dikonversi menjadi sinyal tingkat material melalui komponen elektronik. probe mengirimkan pulsa frekuensi tinggi dan menyebar di sepanjang kabel atau batang probe. ketika pulsa bertemu permukaan material, itu dipantulkan kembali dan diterima oleh penerima dalam instrumen,dan sinyal jarak dikonversi menjadi sinyal tingkat material. Sinyal yang dipantulkan ditransmisikan ke sirkuit elektronik instrumen di sepanjang kabel atau probe batang.Mikroprosesor memproses sinyal dan mengidentifikasi gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan materialPengakuan sinyal gema yang benar diselesaikan oleh perangkat lunak pulsa. Jarak D dari permukaan material proporsional dengan perjalanan pulsa waktu T: D=C×T/2 (C adalah kecepatan cahaya). Karena jarak E dari tangki kosong diketahui, tingkat bahan L adalah: L=E-D Output: Hal ini diatur dengan memasukkan ketinggian tangki kosong E (= titik nol), ketinggian tangki penuh F (= skala penuh) dan beberapa parameter aplikasi.Parameter aplikasi akan secara otomatis menyesuaikan instrumen dengan lingkungan pengukuran, sesuai dengan output 4-20mA.
NYRD705 Fitur Desain Transmitter Tingkat Radar Terpandu
1.The level meter radar cerdas mengadopsi teknologi pengolahan gelombang mikro canggih dan teknologi pengolahan echo penemuan echo unik. pengukuran kontak, akurasi pengukuran tinggi,pengukuran yang lebih akuratPada saat yang sama, radar gelombang dipandu tahan terhadap adhesi dan tidak terpengaruh oleh suhu eksternal seperti suhu sedang dan adhesi. 2Berbagai mode koneksi proses dan jenis komponen deteksi membuat pengukur tingkat radar gelombang terpandu seri 70X cocok untuk berbagai kondisi kerja dan aplikasi yang kompleks.Seperti suhu tinggi, tekanan tinggi dan media konstanta dielektrik rendah. 3Dengan modus kerja pulsa, produk ini memiliki kekuatan emisi yang sangat rendah dan dapat dipasang dalam berbagai wadah logam dan non-logam, tanpa membahayakan tubuh manusia dan lingkungan.

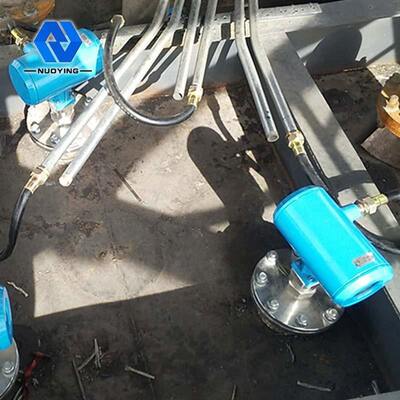

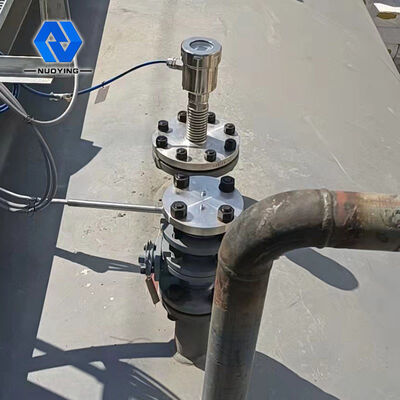

Bidang Aplikasi NYRD705 Pengirim Tingkat Radar Terpandu
1.Pembangkit listrik: Tangki, pompa silo, sendok uap, penyimpanan abu, tangki minyak, dll. 2.Ladang minyak: Tangki penyimpanan minyak mentah, tangki penyimpanan minyak olahan, pemisah tiga fase, tangki pengendap, tangki air limbah, tangki lumpur pengeboran, dll. 3Kimia: Menara penyulingan minyak mentah, silo bahan baku, silo perantara, tangki reaksi, tangki amonia, tangki penyimpanan aspal, dll. 4.Metallurgy: silo bahan baku, silo bahan bantu, tangki buffer sel elektrolitik, dll. 5Sumber Daya Air: Saluran, waduk, irigasi lahan pertanian, pemantauan tingkat air sungai, peringatan banjir mendadak, banjir perkotaan, dll. 6Produk pangan: pabrik jus, pabrik susu, tangki penyimpanan gula mentah, tangki penyimpanan pasta tomat, tangki penyimpanan pabrik bir, dll. 7Farmasi: Tangki penyimpanan farmasi Cina, separator, tangki fermentasi, dll 8Pengolahan air: Waduk, sumur, tangki pengolahan air, tangki sedimentasi, sumur dalam, jaringan air minum, dll. 9.Kertas: silo bahan baku, menara penyimpanan, drum pengeringan, silo penyimpanan bahan kimia, dll. 10Lainnya: Tambang batu bara, tambang batubara, perlindungan lingkungan, pembuatan kapal dan industri lainnya.
