1.8GHz NYRD-702 Pabrik Jual Langsung Keakuratan Tinggi Terpandu Gelombang Radar Level Meter Transmitter dengan 4-20mA Output

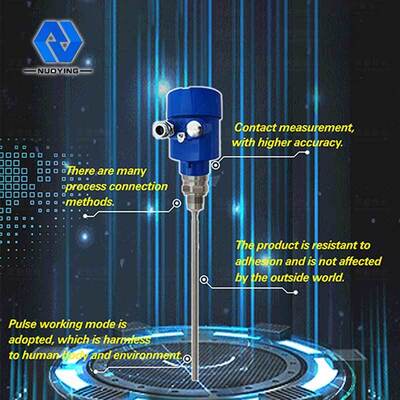

NYRD-702 Radar Level TransmitterGambaran umum
Deskripsi Produk
NYRD702 Prinsip Kerja Transmitter Tingkat Radar Gelombang Terpandu
Pulsa gelombang mikro frekuensi tinggi yang dipancarkan oleh radar gelombang panduan berjalan di sepanjang perakitan deteksi (kabel baja atau batang baja).perubahan konstanta dielektrik, menyebabkan refleksi, dan bagian dari energi denyut nadi dipantulkan kembali.Interval waktu antara pulsa yang dipancarkan dan pulsa yang dipantulkan secara langsung proporsional dengan jarak media yang diukur.
Input:radar gelombang dipandu adalah instrumen pengukuran berdasarkan prinsip perjalanan waktu gelombang radar beroperasi pada kecepatan cahayadan waktu operasi dapat dikonversi menjadi sinyal tingkat melalui komponen elektronikProbe mengirimkan pulsa frekuensi tinggi dan menyebar di sepanjang kabel atau batang probe.mereka dipantulkan kembali dan diterima oleh penerima dalam instrumen, dan sinyal jarak dikonversi menjadi sinyal tingkat
Sinyal pulsa yang dipantulkan ditransmisikan ke sirkuit elektronik instrumen di sepanjang kabel atau probe batang. Mikroprosesor memproses sinyal dan mengenali gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material.Jarak D dari permukaan material proporsional dengan perjalanan waktu T dari denyut nadi: D=C×T/2 ((Dimana C adalah kecepatan cahaya) Karena jarak E dari tangki kosong diketahui, tingkatnya adalah: L=E-D
Output:Masukkan ketinggian tangki kosong E (= titik nol), ketinggian tangki penuh F= (skala penuh) dan beberapa parameter aplikasi yang harus ditetapkan,parameter aplikasi akan secara otomatis menyesuaikan instrumen dengan lingkungan pengukuran, sesuai dengan output 4-20mA.
