NYCZ500 Jenis Kabel Magnetostrictive Level Gauge untuk Pengukuran Tingkat Berbagai Cairan dengan Jangkauan 25m

Pengukur Level Magnetostriktif Tipe Kabel NYCZ500 untuk Pengukuran Level Berbagai Cairan dengan Jangkauan 25m

Pengukur Level Magnetostriktif Tipe Kabel NYCZ500Prinsip Kerja

Produk ini terutama terdiri dari batang pengukur, ruang elektronik, dan bola pelampung non-kontak yang disarungkan pada batang pengukur. Kabel magnetostriktif (kabel gelombang pandu) dipasang di dalam batang pengukur. Batang pengukur terbuat dari tabung baja tahan karat non-magnetik, yang melindungi kabel gelombang pandu dengan sangat baik.

Saat pengukur level cairan magnetostriktif bekerja, generator pulsa di ruang elektronik mengirimkan pulsa awal. Ketika pulsa awal ini ditransmisikan dalam kabel gelombang pandu, ia menghasilkan medan magnet berputar yang bergerak ke arah kabel gelombang pandu. Ketika medan magnet ini bertemu dengan medan magnet permanen di bola pelampung, ia menghasilkan efek peregangan magnetostriktif, menyebabkan kabel gelombang pandu memutar dan menghasilkan gelombang mekanis dengan kecepatan konstan. Gelombang mekanis ini merambat ke dua arah. Gelombang mekanis yang mencapai ujung batang pengukur diserap oleh peredam. Gelombang mekanis yang ditransmisikan kembali ke ruang elektronik dirasakan oleh mekanisme penangkap energi yang dipasang di ruang elektronik dan diubah menjadi pulsa arus yang sesuai. Mekanisme penangkap energi menghitung perbedaan waktu antara kedua pulsa untuk secara akurat mengukur ketinggian level cairan yang diukur.

Fitur Desain Pengukur Level Magnetostriktif Tipe Kabel NYCZ500

Aplikasi yang lebih luas, dengan berbagai bentuk probe, berbagai bentuk koneksi proses, dan berbagai bahan produksi, yang dapat disesuaikan;

Keandalan yang kuat: Karena pengukur level cairan magnetostriktif mengadopsi prinsip gelombang pandu, tidak ada bagian bergerak mekanis, sehingga tidak ada gesekan dan keausan. Seluruh konverter tertutup dalam tabung baja tahan karat, yang non-kontak dengan media pengukuran. Sensor bekerja dengan andal dan memiliki masa pakai yang lama.

Keamanan yang baik: Pengukur level cairan magnetostriktif memiliki kinerja tahan ledakan yang tinggi, aman secara intrinsik dan aman digunakan, dan sangat cocok untuk pengukuran bahan baku kimia dan cairan yang mudah terbakar. Tidak perlu membuka penutup tangki selama pengukuran untuk menghindari ketidakamanan pengukuran manual.

Pengukur Level Magnetostriktif Tipe Kabel NYCZ500Parameter Teknis

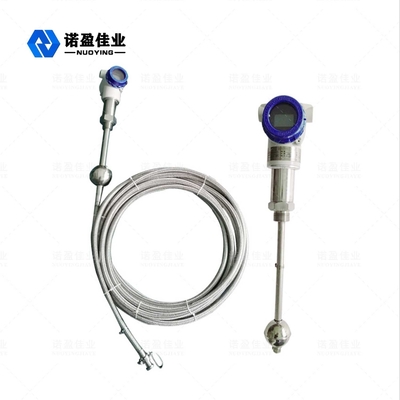

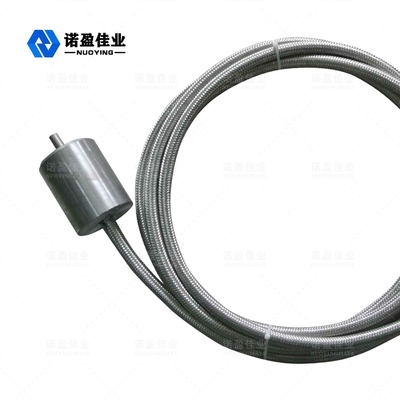

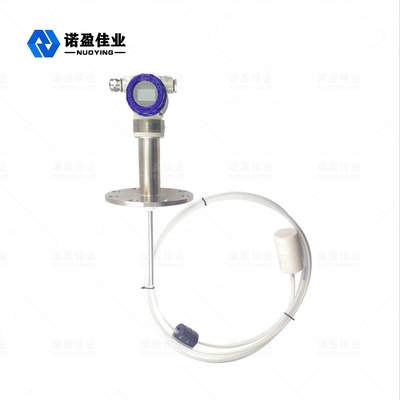

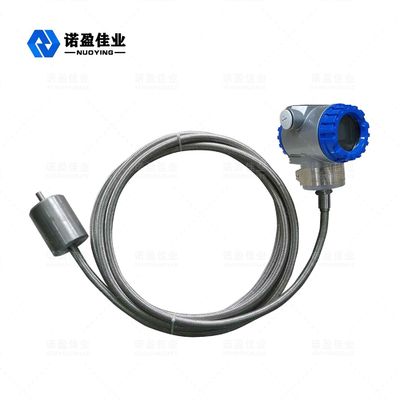

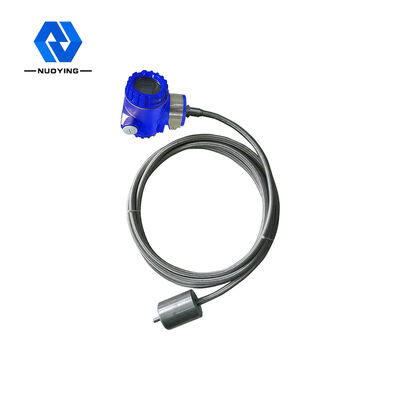

Pengukur Level Magnetostriktif Tipe Kabel NYCZ500 Gambar Terkait
