NYCZ500 Magnetostrictive Level Gauge untuk Pengukuran Antarmuka Cairan-Cairan dengan Keandalan Tinggi

Pengukur Level Magnetostriktif NYCZ500 untuk Pengukuran Antarmuka Cairan-cairan dengan Keandalan Tinggi

Pengukur Level Magnetostriktif NYCZ500 Prinsip Kerja

Produk ini terutama terdiri dari batang pengukur, ruang elektronik, dan bola pelampung non-kontak yang dipasang pada batang pengukur. Kawat magnetostriktif (kawat gelombang) dipasang di dalam batang pengukur. Batang pengukur terbuat dari tabung baja tahan karat non-magnetik, yang melindungi kawat gelombang dengan sangat baik.

Ketika pengukur level magnetostriktif bekerja, generator pulsa di ruang elektronik mengirimkan pulsa awal. Ketika pulsa awal ini ditransmisikan dalam kawat gelombang, ia menghasilkan medan magnet berputar yang bergerak ke arah kawat gelombang. Ketika medan magnet ini bertemu dengan medan magnet permanen di bola pelampung, ia menghasilkan efek peregangan magnetostriktif, menyebabkan kawat gelombang memutar dan menghasilkan gelombang mekanis dengan kecepatan konstan. Gelombang mekanis ini merambat ke dua arah. Gelombang mekanis yang mencapai ujung batang pengukur diserap oleh peredam. Gelombang mekanis yang dikirim kembali ke ruang elektronik dirasakan oleh mekanisme penangkap energi yang dipasang di ruang elektronik dan diubah menjadi pulsa arus yang sesuai. Mekanisme penangkap energi menghitung perbedaan waktu antara kedua pulsa untuk secara akurat mengukur ketinggian level cairan yang diukur.

Pengukur Level Magnetostriktif NYCZ500 Fitur Desain

1. Penerapan luas: berbagai bentuk probe, berbagai bentuk koneksi proses, berbagai bahan produksi, dapat dirancang khusus;

2. Keandalan: Karena pengukur level magnetostriktif mengadopsi prinsip gelombang, tidak ada bagian yang bergerak secara mekanis, sehingga tidak ada gesekan, tidak ada keausan. Seluruh konverter tertutup dalam tabung baja tahan karat, dan media pengukuran non-kontak, sensor bekerja andal, umur panjang.

3. Akurasi tinggi: Karena pengukur level magnetostriktif bekerja dengan pulsa gelombang, perpindahan yang diukur ditentukan dengan mengukur waktu pulsa awal dan pulsa akhir, sehingga akurasi pengukuran tinggi dan resolusinya lebih baik dari 0,01%FS, yang sulit dicapai dengan sensor lain.

Pengukur Level Magnetostriktif NYCZ500 Parameter Teknis

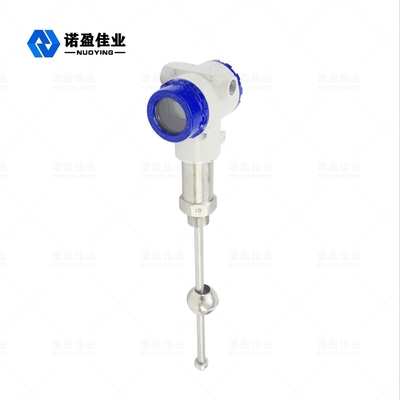

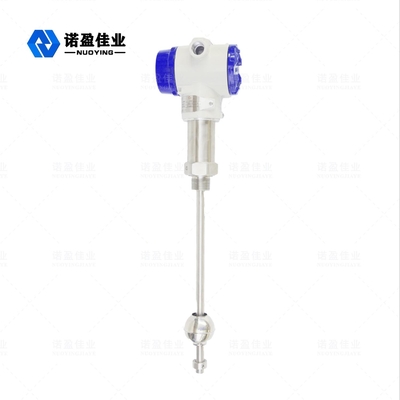

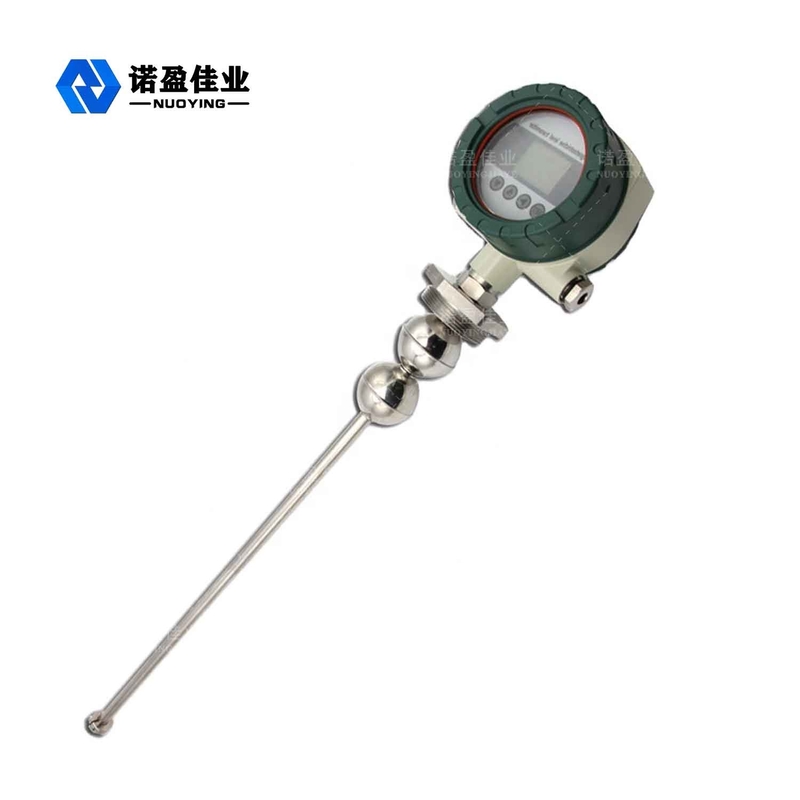

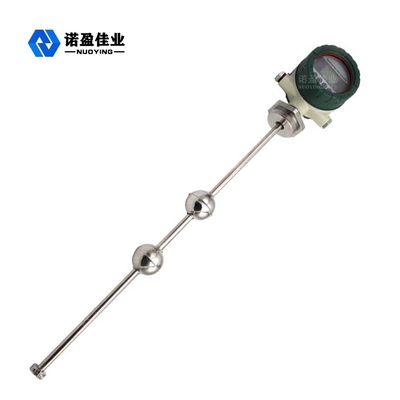

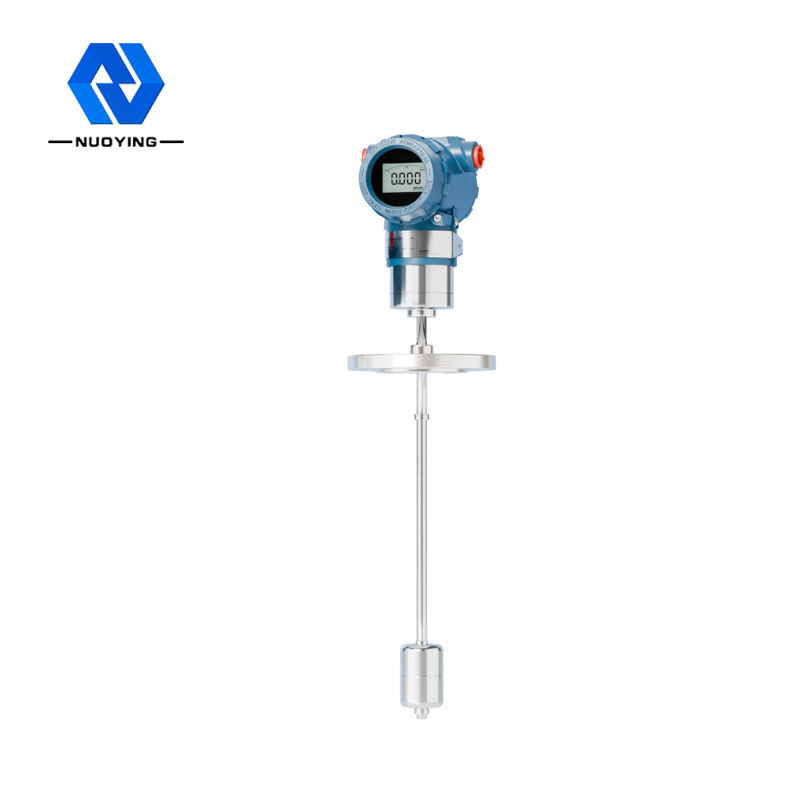

Pengukur Level Magnetostriktif NYCZ500 Gambar Terkait
