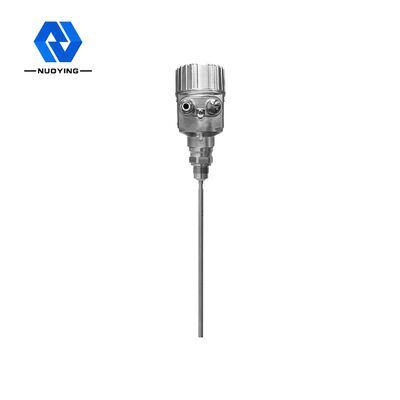

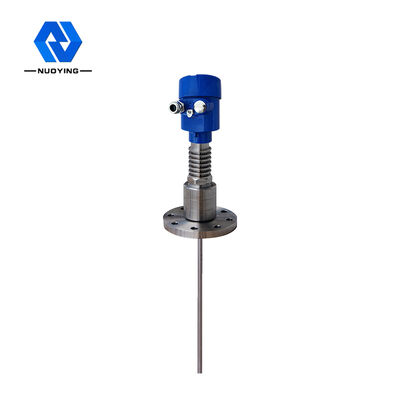

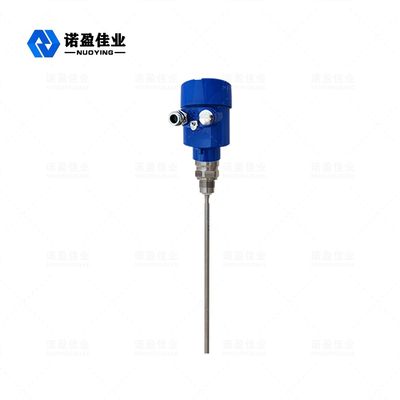

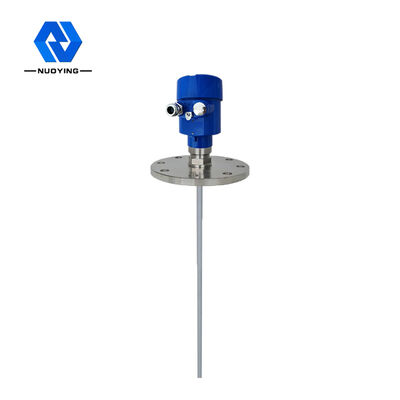

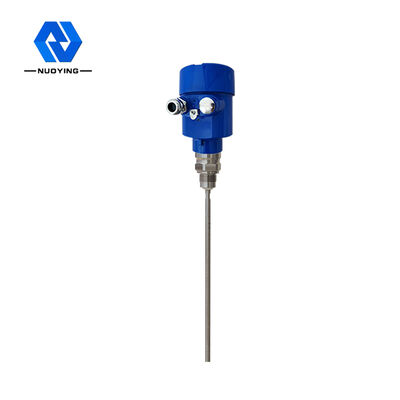

1.8GHz NYRD-702 Pabrik Jual Langsung Keakuratan Tinggi Terpandu Gelombang Radar Level Meter Transmitter dengan 4-20mA Output

1.8GHz NYRD-702 Pabrik Jual Langsung Keakuratan Tinggi Terpandu Gelombang Radar Level Meter Transmitter dengan 4-20mA Output

Nama merek:	NUOYING
Nomor Model:	NYRD-702
Moq:	1 PCS
harga:	$350 to $319/pcs
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	1000PCS Per Bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Xi'an, Shaanxi, Tiongkok

Sertifikasi:

CE, SIL, ATEX

Nilai:

Industri

Jaminan:

12 bulan

Dukungan yang disesuaikan:

OEM, ODM

Nama merek:

NUOYING

Aplikasi khas:

Alat Deteksi Tangki Cairan

Akurasi pengukuran:

0,05%-0,1%FS

Catu daya:

24Vdc

Koneksi proses:

benang, flensa (opsional)

Suhu sedang:

-40~+130℃

Bahan:

tahan karat

Sinyal Keluaran:

4-20mA/0-5V/0-10V/RS485

Kemasan rincian:

60*30*30cm

Menyediakan kemampuan:

1000PCS Per Bulan

Deskripsi produk

1.8GHz NYRD-702 Penjualan Langsung Pabrik Akurasi Tinggi Pemancar Pengukur Level Radar Gelombang Terpandu dengan Output 4-20mA

Pemancar Level Radar NYRD-702 Gambaran Umum

Deskripsi Produk

Prinsip Kerja Pemancar Level Radar Gelombang Terpandu NYRD702

Pulsa gelombang mikro frekuensi tinggi yang dipancarkan oleh radar gelombang terpandu merambat di sepanjang rakitan deteksi (kabel baja atau batang baja). Ketika medium terukur ditemui, konstanta dielektrik berubah, menyebabkan pantulan, dan sebagian energi pulsa dipantulkan kembali. Interval waktu antara pulsa yang dipancarkan dan pulsa yang dipantulkan berbanding lurus dengan jarak medium terukur.

Input: Radar gelombang terpandu adalah instrumen pengukur berdasarkan prinsip perjalanan waktu. Gelombang radar beroperasi pada kecepatan cahaya, dan waktu operasi dapat dikonversi menjadi sinyal level melalui komponen elektronik. Probe mengirimkan pulsa frekuensi tinggi dan merambat di sepanjang probe kabel atau batang. Ketika pulsa bertemu permukaan material, mereka dipantulkan kembali dan diterima oleh penerima di instrumen, dan sinyal jarak dikonversi menjadi sinyal level

Sinyal pulsa pantulan ditransmisikan ke sirkuit elektronik instrumen di sepanjang probe kabel atau batang.
mikroprosesor memproses sinyal dan mengenali gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material. Identifikasi sinyal gema yang benar diselesaikan oleh perangkat lunak pulsa. Jarak D dari permukaan material berbanding lurus dengan waktu tempuh T pulsa: D=C×T/2 (Di mana C adalah kecepatan cahaya) Karena jarak E tangki kosong diketahui, levelnya adalah: L=E-D

Output:Dengan memasukkan ketinggian tangki kosong E (= titik nol), ketinggian tangki penuh F= (skala penuh) dan beberapa parameter aplikasi untuk diatur, parameter aplikasi akan secara otomatis mengadaptasi instrumen ke lingkungan pengukuran, sesuai dengan output 4-20mA.

Parameter Produk

Aplikasi Khas	cair, bubuk, partikel padat
model produk	NYRD-702
Bahan Antena	Batang/304/PTFE
rentang pengukuran	6m
akurasi	±1mm
Catu Daya	24VDC (dua kawat, empat kawat)
output sinyal	4...20mA/HART/RS485/Modbus..
Suhu Medium	-40~+130 ℃, -40~+250 ℃
Tekanan Proses	-0.1~4.0 MPa,
penghubung prosedur	ulir, flensa (opsional)

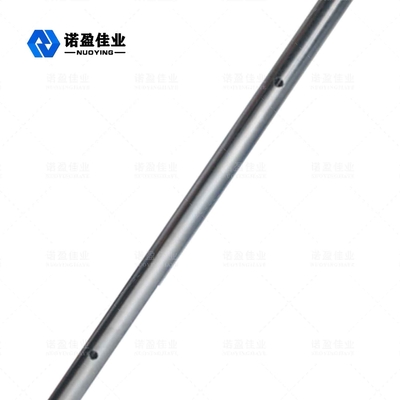

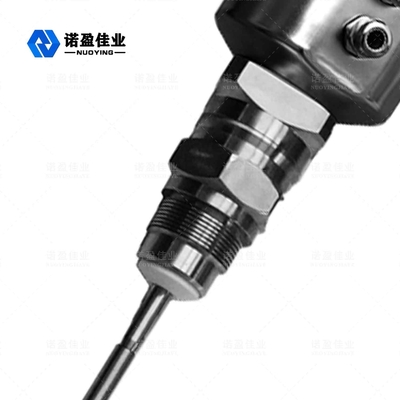

Gambar Detail

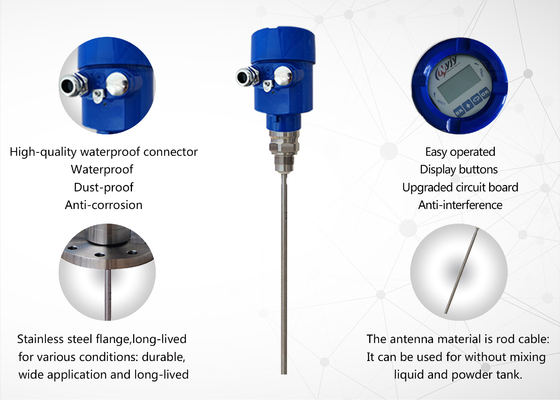

Fitur Produk

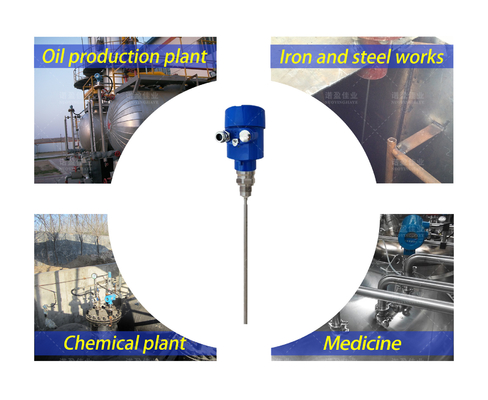

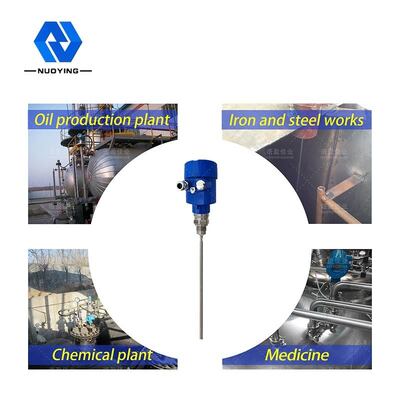

Berbagai Aplikasi

Pelanggan Koperasi

Sertifikat Produk
