Detail produk:
|
| bahan antena: | 304, 316 | Aplikasi tipikal: | cair, pengukuran antarmuka |
|---|---|---|---|
| Permukaan Tekanan Proses: | -0.1～10.0MPa | Akurasi suhu: | -40～+200℃ |
| Model produk: | NYCZ500 | Keluaran sinyal: | 4... 20mA/HART/RS485/Modbus |
| Jenis Antena: | jenis kabel, jenis tiang | Rentang pengukuran: | 0-50~5000mm (tipe kabel: 25m) |

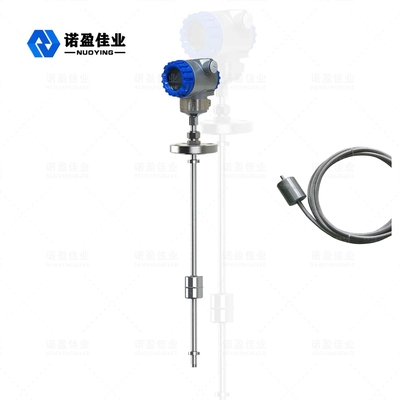

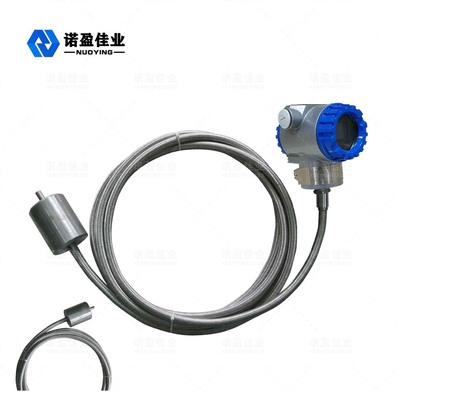

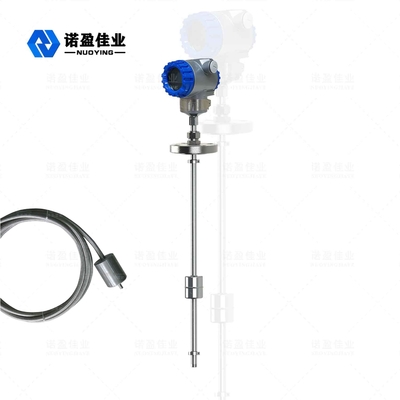

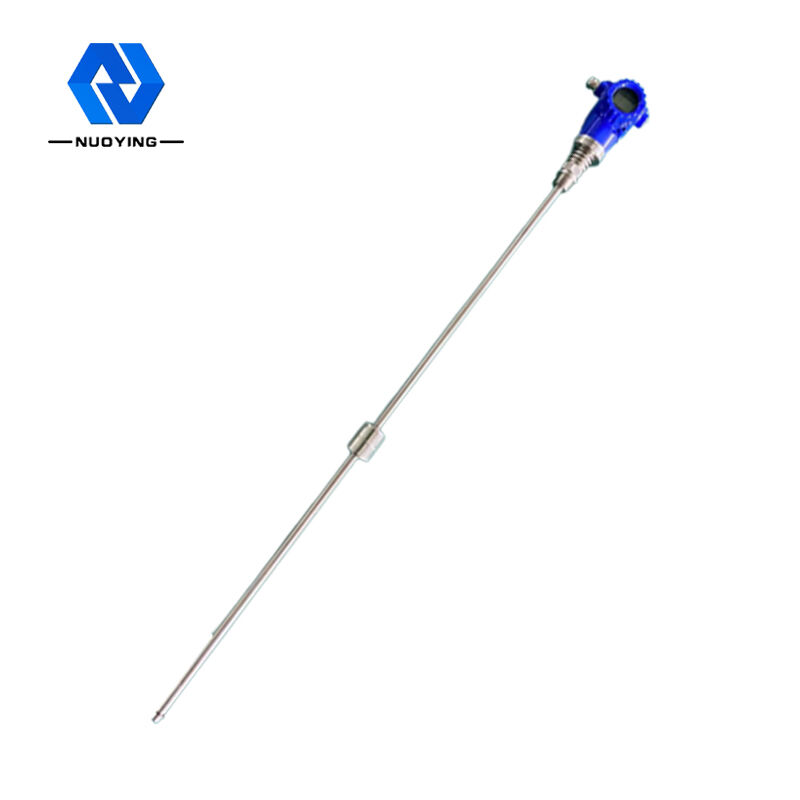

NYCZ500 Pengukur Tingkat Cairan Magnetostriktif Presisi Tinggi Dan Keselamatan
NYCZ500 Magnetostrictive Liquid Level Meter Prinsip Kerja
Prinsip kerja meteran level cairan magnetostriktif ditunjukkan pada gambar.Produk ini terutama terdiri dari batang pengukur, ruang elektronik, dan bola apung non-kontak yang dipasang pada batang pengukur.Kawat magnetostriktif (kawat pandu gelombang) dipasang di batang pengukur.Batang pengukur terbuat dari tabung baja tahan karat non-magnetik, yang melindungi kabel pandu gelombang dengan sangat baik.
Saat pengukur level cairan magnetostriktif bekerja, generator pulsa di ruang elektronik mengirimkan pulsa awal.Ketika pulsa awal ini ditransmisikan dalam kabel pandu gelombang, itu menghasilkan medan magnet berputar yang bergerak ke arah kabel pandu gelombang.Ketika medan magnet ini bertemu dengan medan magnet permanen di bola float, itu menghasilkan efek peregangan magnetostriktif, menyebabkan kawat pandu gelombang berputar dan menghasilkan gelombang mekanik kecepatan konstan.Gelombang mekanik ini merambat dalam dua arah.Gelombang mekanik yang mencapai ujung batang pengukur diserap oleh damper.Gelombang mekanis yang ditransmisikan kembali ke ruang elektronik dirasakan oleh mekanisme pengambilan energi yang dipasang di ruang elektronik dan diubah menjadi pulsa arus yang sesuai.Mekanisme pengambilan energi menghitung perbedaan waktu antara dua pulsa untuk secara akurat mengukur ketinggian level cairan yang diukur.
| Aplikasi Khas | cair, pengukuran antarmuka |
| model produk | NYCZ500 |
| Jenis Antena | jenis kabel, jenis tiang |
| Bahan Antena | 304.316 |
| Rentang pengukuran | 0-50~5000mm (tipe kabel: 25m) |
| Akurasi Pengukuran | ±0,5mm |
| Sumber Daya listrik | 24VDC (dua kabel, empat kabel), 220VAC |
| Keluaran Sinyal | 4...20mA/HART/RS485/Modbus... |
| Bekerja Saat Ini | 4...20mA |
| Karakteristik Beban | Ketika arus karakteristik beban adalah keluaran, resistansi beban maksimum adalah 600Ω;Selama output tegangan, resistansi beban maksimum adalah 2mA |
| Suhu Proses | -40～+200℃ |
| Waktu merespon | 0,2~5 mdtk |
| Tekanan Proses | -0.1～10.0MPa |
| Koneksi Proses | benang, braket, flensa (opsional) |
| Resolusi | ±1mm |
| Tingkat Perlindungan | IP65, IP67, IP68 (opsional) |
|
Bukti Ledakan Nilai |
Exia II CT6 Ga, Exd II CT6 Gb (lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan dan dirancang sesuai dengan kebutuhan spesifik pengguna!
Pengukur Level Cairan Magnetostriktif NYCZ500Fitur desain
◎ Penerapan yang lebih luas, dengan beberapa bentuk probe, beberapa bentuk koneksi proses, dan beberapa bahan produksi, yang dapat disesuaikan;
◎ Keandalan yang kuat: karena pengukur level cairan magnetostriktif mengadopsi prinsip pandu gelombang, tidak ada bagian mekanis yang dapat digerakkan, sehingga tidak ada gesekan dan keausan.Seluruh konverter tertutup dalam tabung baja tahan karat, yang tidak bersentuhan dengan media pengukur.Sensor bekerja dengan andal dan memiliki masa pakai yang lama.
◎ Presisi tinggi: karena pengukur level cairan magnetostriktif bekerja dengan pulsa pandu gelombang, perpindahan terukur ditentukan dengan mengukur waktu pulsa awal dan pulsa akhir selama bekerja, sehingga akurasi pengukurannya tinggi, dan resolusinya lebih baik dari 0,01% FS, yang merupakan akurasi yang sulit dicapai dengan sensor lain.
◎ Keamanan yang baik: pengukur level cairan magnetostriktif memiliki kinerja tahan ledakan yang tinggi, secara intrinsik aman dan aman untuk digunakan, dan sangat cocok untuk pengukuran bahan baku kimia dan cairan yang mudah terbakar.Tidak perlu membuka penutup tangki selama pengukuran untuk menghindari ketidakamanan pengukuran manual.
◎ Pengukur level cairan magnetik mudah dipasang dan dirawat: Pengukur level cairan magnetostriktif umumnya dipasang melalui lubang pipa yang ada di bagian atas tangki, terutama cocok untuk pemasangan tangki penyimpanan bawah tanah dan tangki penyimpanan yang telah dioperasikan, dan dapat tidak mempengaruhi produksi normal selama proses instalasi.
