Detail produk:
|
| Model produk: | NYRD809 | Jenis Antena: | Jenis tanduk |
|---|---|---|---|
| bahan antena: | 304 | Aplikasi tipikal: | Berbagai padatan |
| Rentang pengukuran: | 0-30m | Akurasi Pengukuran: | 0,05%~0,1% F.S |
| Suhu Proses: | - 40~+1200 ℃ | Tekanan Proses: | -0.1～2.0MPa |

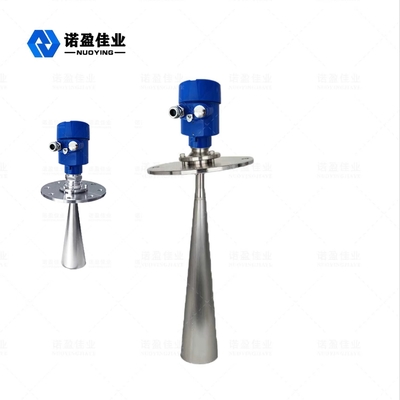

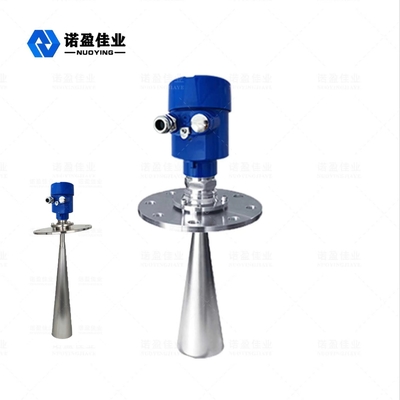

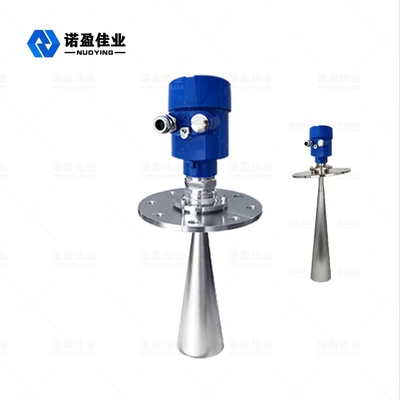

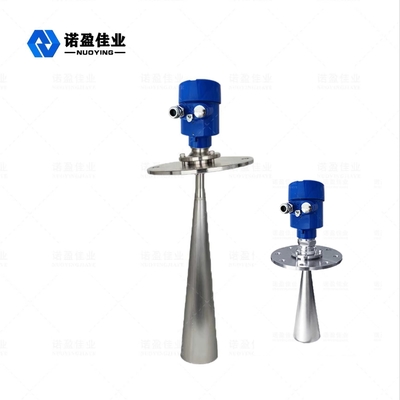

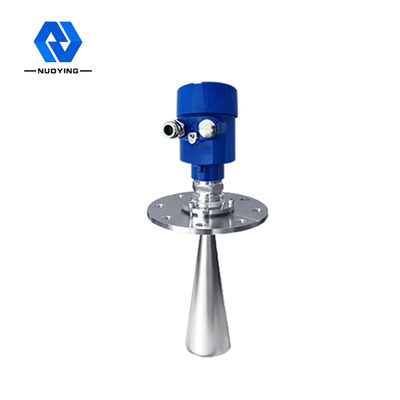

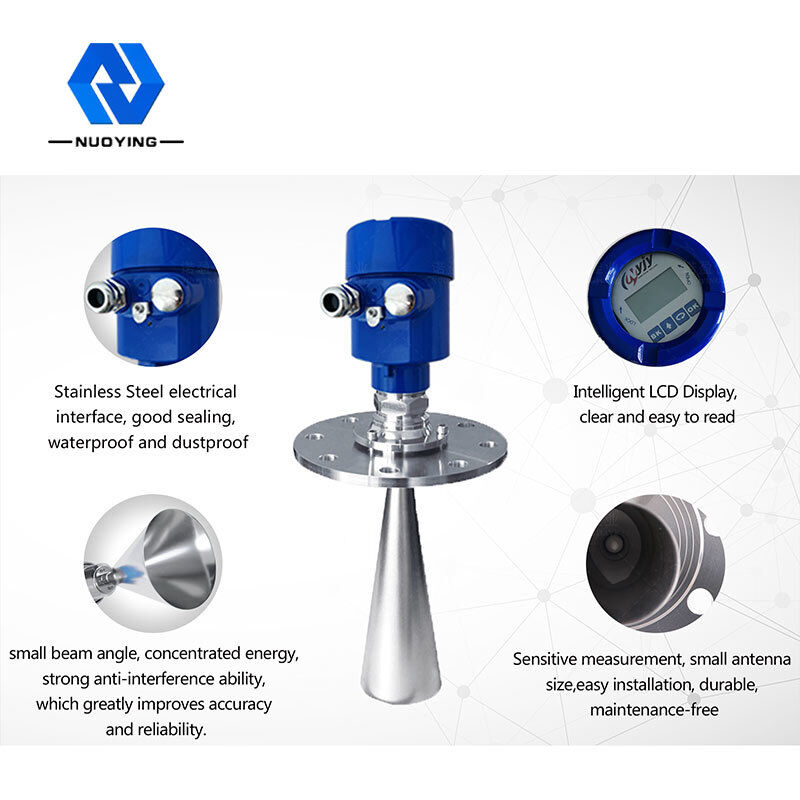

Pengukur Level Radar 26G NYRD809 Zona Buta Kecil Frekuensi Tinggi
Prinsip Kerja Radar Level Meter 26G
Antena tingkat radar mentransmisikan pulsa gelombang mikro sempit, yang ditransmisikan ke bawah melalui antena.Ketika gelombang pulsa menyentuh permukaan media yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi.Sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level (karena kecepatan perambatan pulsa sangat cepat, waktu yang dibutuhkan gelombang elektromagnetik untuk mencapai target dan kembali ke penerima setelah refleksi hampir seketika).
Mengukur bidang datum: permukaan bawah benang atau permukaan perapat flensa.
Catatan: Saat menggunakan pengatur waktu level radar, harus dipastikan bahwa level tertinggi tidak dapat memasuki area buta (area yang ditunjukkan pada D pada gambar).
Pengukur Level Radar 26G Parameter teknik
|
Aplikasi Khas |
Berbagai padatan (biji-bijian, kerikil, bijih besi, batu bara, dll.) |
| model produk | NYRD809 |
|
Jenis Antena |
tipe batang, tipe tetesan air, tipe pelat datar, tipe tanduk, tipe permukaan yang dipoles, tipe lensa |
| Bahan Antena | PTFE, 304, 316, PP, PFA |
| Rentang pengukuran | 10m, 20m, 30m, 35m, 40m, 80m |
| Akurasi Pengukuran | 0,05%~0,1% F.S |
| Sumber Daya listrik | 24VDC (dua kabel, empat kabel), 220VAC |
| Keluaran Sinyal | 4... 20mA/HART/RS485/Modbus |
| Suhu Proses | - 40~+1200 ℃ |
| Tekanan Proses | - 0,1~2,0MPa |
| Koneksi proses | benang, braket, flensa, penjepit sanitasi (opsional) |
| Antarmuka Listrik | M20×1.5, 1/2"NPT |
| Tingkat Perlindungan | IP65, IP67, IP68 (opsional) |
| Kelas Bukti Ledakan | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (lihat sertifikat untuk detailnya) |
Komentar: Produk yang disesuaikan dapat dirancang sesuai dengan kebutuhan spesifik pengguna!
