Detail produk:
|
Aplikasi tipikal: | Cairan atau antarmuka | Model produk: | NY-CZ500 |
---|---|---|---|
Jenis bentuk antena: | jenis kabel atau batang | Bahan bentuk antena: | 304/316 |
Akurasi pengukuran: | ± 0,5 mm | Tekanan Proses: | -0.1 ~ 10.0MPa |
Koneksi proses: | flange (benang) | Kelas tahan ledakan: | Exia II CT6 (opsional) |
Cahaya Tinggi: | Pengukur Level Magnetostriktif Cair 24VDC,Pengukur Level Magnetostriktif Benang,Pemancar Level Magnetostriktif CZ500 |

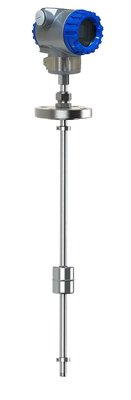

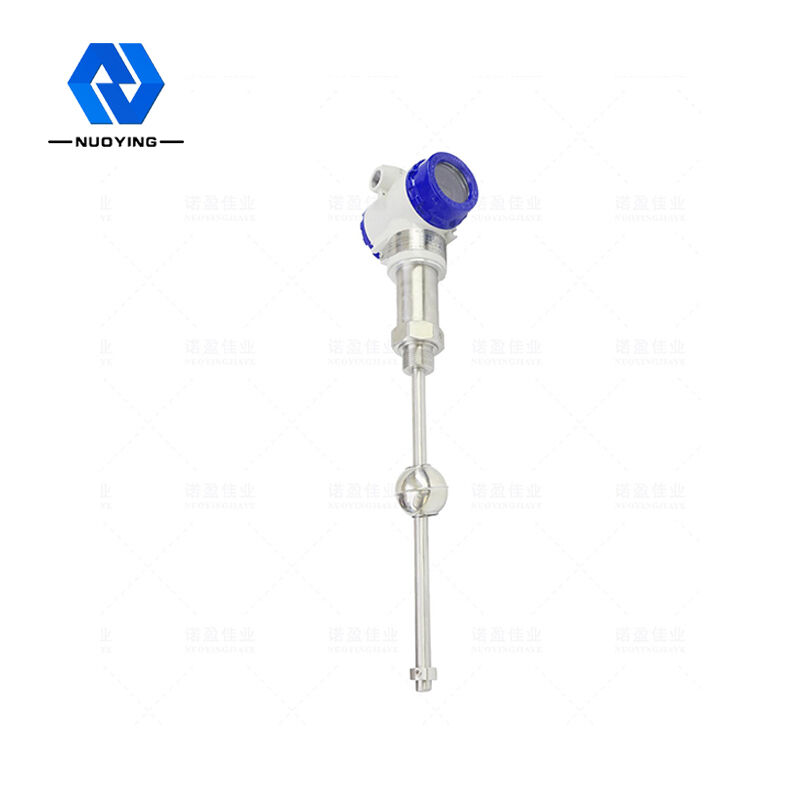

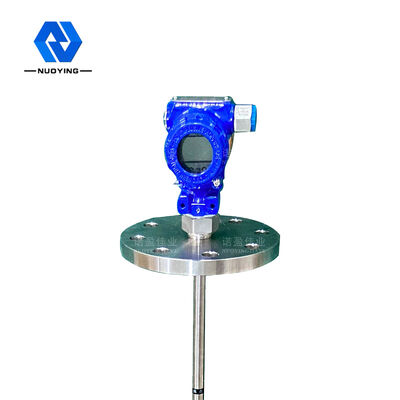

24VDC Dua Kawat Pengukur Tingkat Magnetostriktif Untuk Pengukuran Cairan
Prinsip kerja dari24VDC Dua Kawat Pengukur Tingkat Magnetostriktif Untuk Pengukuran Cairan
Pengukur level magnetostriktif terdiri dari tiga bagian: batang deteksi, unit sirkuit, dan pelampung.Selama pengukuran, unit sirkuit menghasilkan pulsa arus yang mengalir melalui kawat magnetostriktif dan menghasilkan medan magnet berbentuk cincin.Ada pelampung di luar batang deteksi, dan pelampung bergerak naik dan turun di sepanjang batang deteksi dengan perubahan level cairan.Karena satu set magnet permanen dipasang di pelampung, pelampung menghasilkan medan magnet pada saat yang bersamaan.Ketika medan magnet saat ini bertemu dengan medan magnet float, pulsa "twist", atau pulsa "kembali", dihasilkan.Ubah perbedaan waktu antara pulsa "kembali" dan pulsa saat ini menjadi sinyal pulsa, sehingga dapat menghitung posisi sebenarnya dari float dan mengukur level cairan.
Fitur desaindari 24VDC Dua Kawat Pengukur Tingkat Magnetostriktif Untuk Ukuran Cairan
Penerapan yang lebih luas, dengan beberapa bentuk probe, beberapa bentuk koneksi proses, beberapa bahan manufaktur, dan desain yang dapat disesuaikan
keandalan yang kuat: karena pengukur level cairan magnetostriktif mengadopsi prinsip pemandu gelombang, tidak ada bagian mekanis yang dapat digerakkan, sehingga tidak ada gesekan dan keausan.Seluruh konverter tertutup dalam tabung baja tahan karat, yang tidak bersentuhan dengan media pengukur.Sensor bekerja dengan andal dan memiliki masa pakai yang lama
akurasi tinggi: karena pengukur level cairan magnetostrictive bekerja dengan pulsa pandu gelombang, perpindahan yang diukur ditentukan dengan mengukur waktu pulsa awal dan pulsa akhir, sehingga akurasi pengukuran tinggi dan resolusinya lebih baik dari 0,01% FS, yang merupakan sulit dicapai dengan sensor lain
keamanan tinggi: pengukur level cairan magnetostriktif memiliki kinerja tahan ledakan yang tinggi, keamanan intrinsik dan tahan ledakan, penggunaan yang aman, dan sangat cocok untuk pengukuran bahan baku kimia dan cairan yang mudah terbakar.Tidak perlu membuka penutup tangki selama pengukuran untuk menghindari ketidakamanan pengukuran manual.
pengukur level cairan magnetostrictive mudah dipasang dan mudah dirawat: pengukur level cairan magnetostrictive umumnya dipasang melalui lubang pipa yang ada di bagian atas tangki, sangat cocok untuk pemasangan tangki penyimpanan bawah tanah dan tangki penyimpanan yang telah dioperasikan, dan operasi normal tidak dapat terpengaruh selama proses instalasi
Parameter teknikdari4-20mA Magnetostrictive Liquid Level Meter Dengan Akurasi Tinggi 0.5mm
Aplikasi tipikal | Cairan, Pengukuran antarmuka |
model produk |
NYCZ500 |
Bentuk Antena |
Kabel, tipe tiang |
bahan antena |
304.316 |
rentang pengukuran | 0-50m~5000mm (kabel: 25m) |
Ketepatan pengukuran | ± 0,5mm |
Sumber Daya listrik | 24VDC (dua baris, empat baris), 220VAC |
keluaran sinyal |
4...20mA/HART/RS485/Modbus... |
Bekerja saat ini |
4…20mA |
karakteristik beban | Ketika arus keluaran, resistansi beban maksimum adalah 600Ω;Ketika tegangan output, resistansi beban maksimum adalah 2mA |
Suhu Proses | -40~+200℃ |
waktu merespon | 0.2~5ms |
Tekanan proses | -0.1~10.0MPa |
Koneksi proses | ulir sekrup, braket, flensa (dapat dipilih) |
rasio resolusi | ±1mm |
tingkat perlindungan | IP65, IP67, IP68 (dapat dipilih) |
Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
