Detail produk:
|
Aplikasi tipikal: | Cairan | Model produk: | NYCZ5 00 |
---|---|---|---|
Jenis bentuk antena: | Jenis kabel | Bahan bentuk antena: | 304 atau 316 |
Akurasi pengukuran: | ± 0.5mm | Tekanan Proses: | -0,1 ~ 10,0 MPa |
Koneksi proses: | benang opsional) | Kelas tahan ledakan: | Exia II CT6 opsional) |
Cahaya Tinggi: | 20mA Magnetostrictive Liquid Level Meter,0.5mm Magnetostrictive Level Gauge |

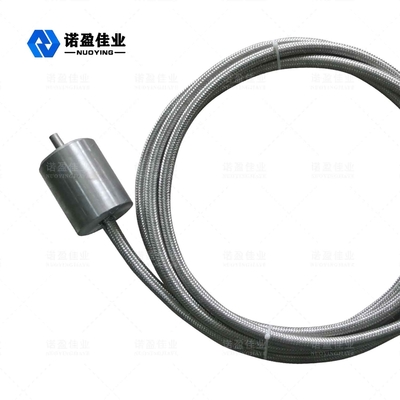

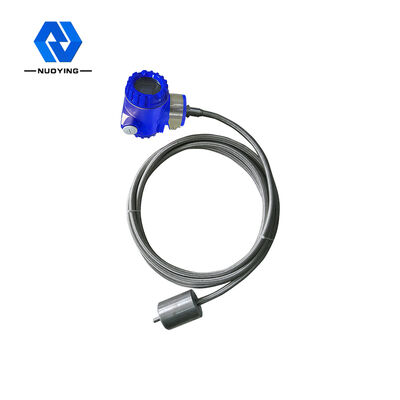

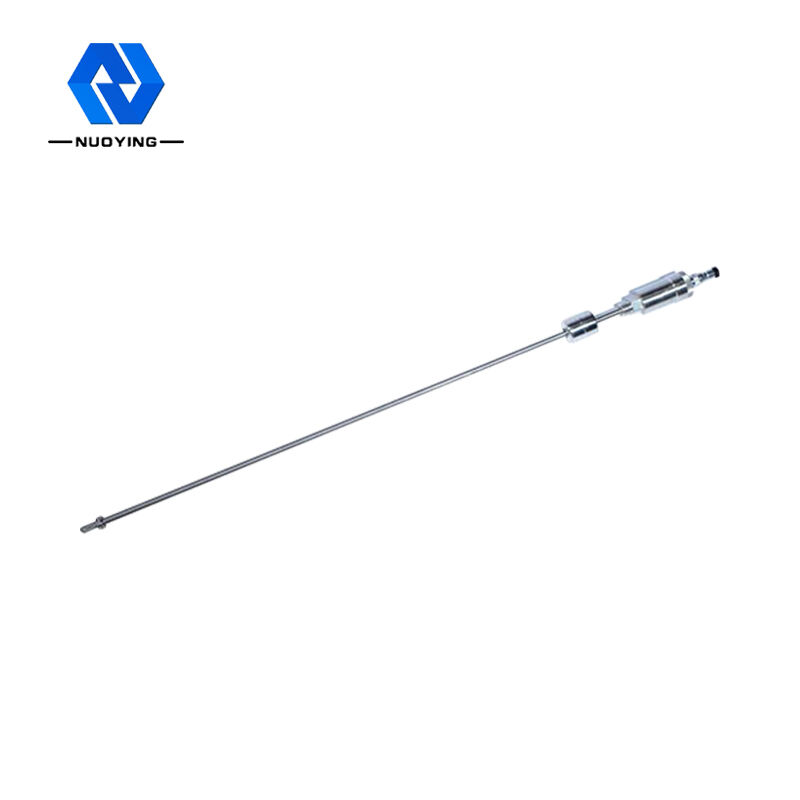

Pengukur Level Cairan Magnetostriktif 4-20mA Dengan Akurasi Tinggi 0,5mm
Prinsip Kerja dariPengukur Level Cairan Magnetostriktif 4-20mA Dengan Akurasi Tinggi 0,5mm
Ada pelampung di luar batang pengukur sensor dari pengukur level cairan magnetostriktif, yang dapat bergerak naik dan turun di sepanjang batang pengukur dengan perubahan level cairan.Di dalam pelampung terdapat satu set cincin magnet permanen.Ketika medan magnet arus pulsa bertemu dengan medan magnet cincin magnet yang dihasilkan oleh pelampung, medan magnet di sekitar pelampung berubah sehingga kawat pandu gelombang yang terbuat dari bahan magnetostriktif menghasilkan pulsa gelombang torsi pada posisi pelampung.Kawat pandu gelombang dikembalikan dan dideteksi oleh mekanisme deteksi.Dengan mengukur perbedaan waktu antara arus pulsa dan gelombang torsi, posisi pelampung, yaitu posisi permukaan cairan, dapat ditentukan secara akurat.Keuntungan teknis dari pengukur level cairan magnetostriktif: pengukur level cairan magnetostriktif cocok untuk pengukuran level cairan dari level cairan bersih dengan persyaratan presisi tinggi, dan akurasi dapat mencapai 1mm, dan akurasi produk terbaru dapat mencapai 0,1mm .Pengukur level magnetostriktif juga dapat digunakan untuk mengukur antarmuka antara dua cairan yang berbeda.Desain tahan ledakan cocok untuk situasi berbahaya.Desain sirkuit elektronik cerdas dapat menghitung volume;satu-satunya bagian yang dapat digerakkan adalah pelampung, dan perawatannya sangat rendah.
Fitur desaindariPengukur Level Cairan Magnetostriktif 4-20mA Dengan Akurasi Tinggi 0,5mm
◎Penerapan yang lebih luas, dengan beberapa bentuk probe, beberapa bentuk koneksi proses, beberapa bahan manufaktur, dan desain yang dapat disesuaikan
◎keandalan yang kuat: karena pengukur level cairan magnetostriktif mengadopsi prinsip pandu gelombang, tidak ada bagian bergerak mekanis, sehingga tidak ada gesekan dan keausan.Seluruh konverter tertutup dalam tabung baja tahan karat, yang tidak bersentuhan dengan media pengukur.Sensor bekerja dengan andal dan memiliki masa pakai yang lama
◎akurasi tinggi: karena pengukur level cairan magnetostriktif bekerja dengan pulsa pandu gelombang, perpindahan terukur ditentukan dengan mengukur waktu pulsa awal dan pulsa akhir, sehingga akurasi pengukurannya tinggi dan resolusinya lebih baik dari 0,01% FS, yaitu sulit dicapai dengan sensor lain
◎keamanan tinggi: pengukur level cairan magnetostriktif memiliki kinerja tahan ledakan yang tinggi, keamanan intrinsik dan tahan ledakan, penggunaan yang aman, dan sangat cocok untuk pengukuran bahan baku kimia dan cairan yang mudah terbakar.Tidak perlu membuka penutup tangki selama pengukuran untuk menghindari ketidakamanan pengukuran manual.
◎meteran level cairan magnetostriktif mudah dipasang dan mudah dirawat: meteran level cairan magnetostriktif umumnya dipasang melalui lubang pipa yang ada di bagian atas tangki, terutama cocok untuk pemasangan tangki penyimpanan bawah tanah dan tangki penyimpanan yang telah dioperasikan, dan operasi normal tidak dapat terpengaruh selama proses instalasi
Parameter teknikdariPengukur Level Cairan Magnetostriktif 4-20mA Dengan Akurasi Tinggi 0,5mm
Aplikasi khas | Cairan, Pengukuran antarmuka |
model produk |
NYCZ500 |
Bentuk Antena |
Kabel, tipe tiang |
Bahan antena |
304.316 |
rentang pengukuran | 0-50m~5000mm(kabel:25m) |
Presisi pengukuran | ±0,5mm |
Sumber Daya listrik | 24VDC (dua baris, empat baris), 220VAC |
keluaran sinyal |
4...20mA/HART/RS485/Modbus... |
Bekerja saat ini |
4…20mA |
Karakteristik beban | Saat arus keluar, resistansi beban maksimum adalah 600Ω;Ketika tegangan adalah output, resistansi beban maksimum adalah 2mA |
Suhu Proses | -40~+200℃ |
waktu merespon | 0,2~5 mdtk |
Tekanan proses | -0,1~10,0MPa |
Koneksi proses | ulir sekrup, braket, flensa (dapat dipilih) |
rasio resolusi | ±1mm |
tingkat perlindungan | IP65, IP67, IP68 (dapat dipilih) |
Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb(Lihat sertifikat untuk detailnya) |
※Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
