Detail produk:
|
Aplikasi tipikal: | pengukuran antarmuka | Model produk: | NY CZ500 |
---|---|---|---|
Jenis bentuk antena: | tongkat | Bahan bentuk antena: | 304 |
Akurasi pengukuran: | ±0,5 mm | Tekanan Proses: | -0,1 ~ 10,0 MPa |
Koneksi proses: | Mengurung | Kelas tahan ledakan: | Exia II CT 6 |
Cahaya Tinggi: | 24VDC Magnetostrictive Liquid Level Meter,LCD Display Magnetostrictive Liquid Level Meter,Braket Magnetostrictive Level Gauge |

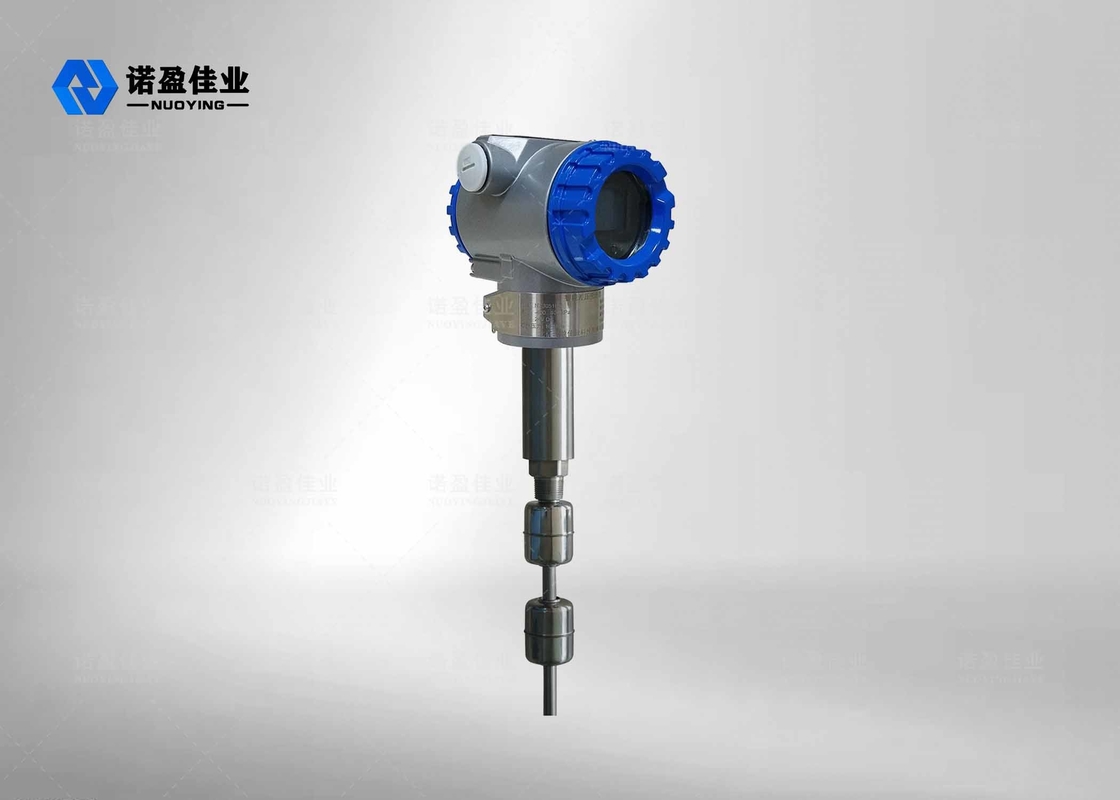

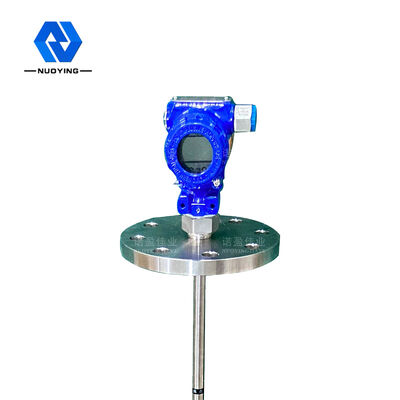

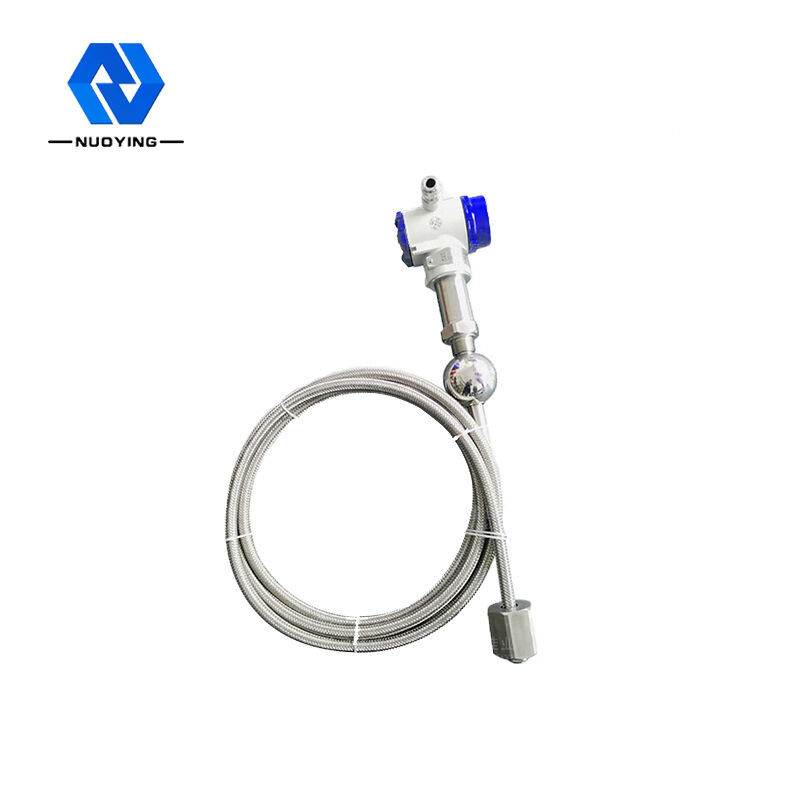

24VDC Magnetostrictive Liquid Level Meter Dengan Layar LCD
Prinsip kerja dari24VDC Magnetostrictive Liquid Level Meter Dengan Layar LCD
Pengukur level cairan magnetostriktif terutama terdiri dari tiga bagian: pemancar elektronik, bola mengambang, dan batang pendeteksi.Saat bekerja, bola mengambang naik atau turun dengan level cairan di sepanjang saluran.Bola apung dilengkapi dengan magnet permanen dan membentuk medan magnet di sekitarnya;pemancar elektronik secara berkala mengirimkan pulsa arus, yang disebut pulsa awal, yang merambat ke bawah garis magnetostriktif., medan magnet juga dihasilkan di sekitarnya selama gerakan ke bawah;saat dua medan magnet bertemu, gaya puntir dihasilkan, yang bekerja pada garis magnetostriktif untuk membentuk pulsa balik.Pulsa bergerak ke atas dengan kecepatan tetap dan diterima oleh pemancar elektronik.Menggunakan prinsip efek Weidmann (prinsip kerja magnetostriction), dan melalui teknologi elektronik modern yang canggih, ketinggian level cairan dapat diukur secara akurat dengan mengukur interval waktu antara pulsa awal dan pulsa kembali.Pengukur level cairan yang dihasilkan oleh metode ini adalah produk yang paling akurat, sederhana, stabil, andal, dan matang di bidang pengukuran level cairan.Terutama di lingkungan umum seperti rentang kecil, suhu normal dan tekanan normal, ia memiliki keunggulan unik dan tidak dapat dibandingkan dengan metode pengukuran lainnya.
Fitur desaindari24VDC Magnetostrictive Liquid Level Meter Dengan Layar LCD
Penerapan yang lebih luas, dengan beberapa bentuk probe, beberapa bentuk koneksi proses, beberapa bahan manufaktur, dan desain yang dapat disesuaikan
keandalan yang kuat: karena pengukur level cairan magnetostriktif mengadopsi prinsip pemandu gelombang, tidak ada bagian mekanis yang dapat digerakkan, sehingga tidak ada gesekan dan keausan.Seluruh konverter tertutup dalam tabung baja tahan karat, yang tidak bersentuhan dengan media pengukur.Sensor bekerja dengan andal dan memiliki masa pakai yang lama
akurasi tinggi: karena pengukur level cairan magnetostrictive bekerja dengan pulsa pandu gelombang, perpindahan yang diukur ditentukan dengan mengukur waktu pulsa awal dan pulsa akhir, sehingga akurasi pengukuran tinggi dan resolusinya lebih baik dari 0,01% FS, yang merupakan sulit dicapai dengan sensor lain
keamanan tinggi: pengukur level cairan magnetostriktif memiliki kinerja tahan ledakan yang tinggi, keamanan intrinsik dan tahan ledakan, penggunaan yang aman, dan sangat cocok untuk pengukuran bahan baku kimia dan cairan yang mudah terbakar.Tidak perlu membuka penutup tangki selama pengukuran untuk menghindari ketidakamanan pengukuran manual.
pengukur level cairan magnetostrictive mudah dipasang dan mudah dirawat: pengukur level cairan magnetostrictive umumnya dipasang melalui lubang pipa yang ada di bagian atas tangki, sangat cocok untuk pemasangan tangki penyimpanan bawah tanah dan tangki penyimpanan yang telah dioperasikan, dan operasi normal tidak dapat terpengaruh selama proses instalasi
Parameter teknikdari24VDC Magnetostrictive Liquid Level Meter Dengan Layar LCD
Aplikasi tipikal | Cairan, Pengukuran antarmuka |
model produk |
NYCZ500 |
Bentuk Antena |
Kabel, tipe tiang |
bahan antena |
304.316 |
rentang pengukuran | 0-50m~5000mm (kabel: 25m) |
Ketepatan pengukuran | ± 0,5mm |
Sumber Daya listrik | 24VDC (dua baris, empat baris), 220VAC |
keluaran sinyal |
4...20mA/HART/RS485/Modbus... |
Bekerja saat ini |
4…20mA |
karakteristik beban | Ketika arus keluaran, resistansi beban maksimum adalah 600Ω;Ketika tegangan output, resistansi beban maksimum adalah 2mA |
Suhu Proses | -40~+200℃ |
waktu merespon | 0.2~5ms |
Tekanan proses | -0.1~10.0MPa |
Koneksi proses | ulir sekrup, braket, flensa (dapat dipilih) |
rasio resolusi | ±1mm |
tingkat perlindungan | IP65, IP67, IP68 (dapat dipilih) |
Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
