Detail produk:
|
Aplikasi tipikal: | Pengukuran antarmuka level cairan | Model produk: | NYCZ 500 |
---|---|---|---|
Jenis bentuk antena: | Kabel | Bahan bentuk antena: | 316 |
Akurasi pengukuran: | ± 0.5mm | Tekanan Proses: | -0,1 ~ 10MPa |
Koneksi proses: | Penghubung jalur pipa | Kelas tahan ledakan: | Exia II CT6Ga |

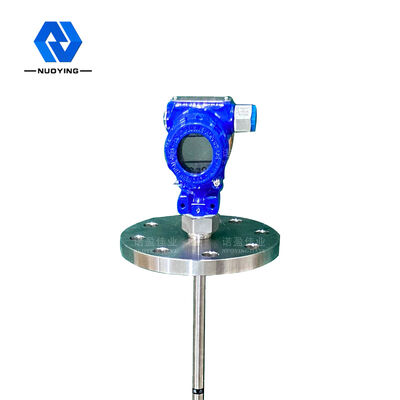

Cahaya Tinggi: | Pemancar Level Magnetostriktif Flange,Pengukur Level Magnetostriktif Kabel |

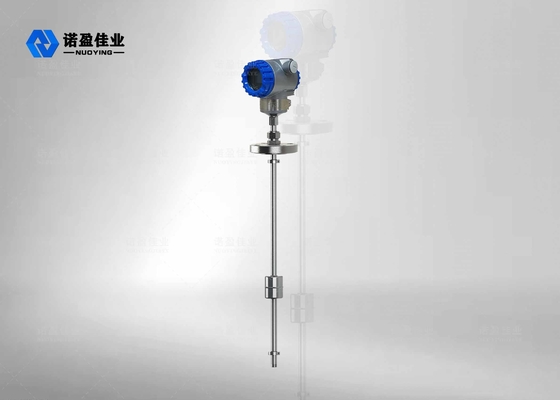

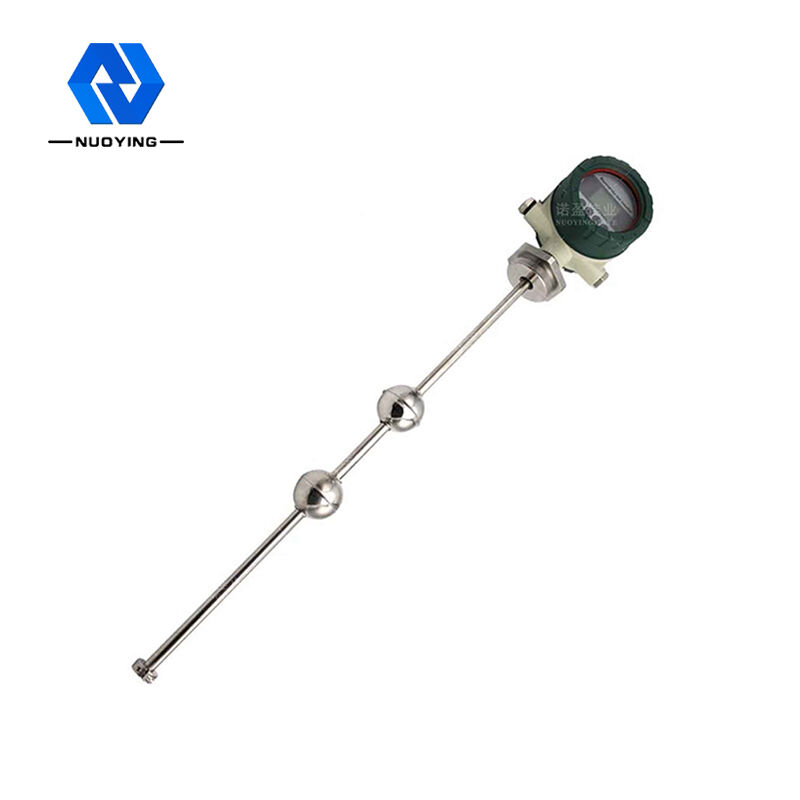

Pengukur Level Magnetostriktif Keandalan Yang Kuat Untuk Pengukuran Cairan
Prinsip kerja dari Pengukur Level Magnetostriktif Keandalan Yang Kuat Untuk Pengukuran Cairan
Pengukur level cairan magnetostriktif, kompartemen elektronik mengeluarkan generator pulsa awal, pulsa awal dalam transmisi kawat pemandu gelombang, menghasilkan medan magnet yang berputar di sepanjang arah kawat pemandu gelombang, ketika medan magnet dengan bola mengambang dari medan magnet permanen ketika mereka bertemu, magnetostriktif efeknya, dalam putaran kawat pemandu gelombang untuk menghasilkan gelombang mekanik kecepatan konstan.Transmisi gelombang mekanik di kedua arah, tiba di ujung batang gelombang mekanik diserap oleh peredam, kembali ke arah gelombang mekanik gudang elektronik dipasang di gudang elektronik dapat mengambil institusi yang dirasakan, diterjemahkan ke dalam pulsa arus yang sesuai , dapat mengambil lembaga untuk menghitung perbedaan waktu antara dua pulsa, mengukur ketinggian tingkat cairan dapat diukur secara akurat.
Fitur desain dari Pengukur Level Magnetostriktif Keandalan Yang Kuat Untuk Pengukuran Cairan
Penerapan yang lebih luas, dengan beberapa bentuk probe, beberapa bentuk koneksi proses, beberapa bahan manufaktur, dan desain yang dapat disesuaikan
keandalan yang kuat: karena pengukur level cairan magnetostriktif mengadopsi prinsip pemandu gelombang, tidak ada bagian mekanis yang dapat digerakkan, sehingga tidak ada gesekan dan keausan.Seluruh konverter tertutup dalam tabung baja tahan karat, yang tidak bersentuhan dengan media pengukur.Sensor bekerja dengan andal dan memiliki masa pakai yang lama
akurasi tinggi: karena pengukur level cairan magnetostriktif bekerja dengan pulsa pandu gelombang, perpindahan yang diukur ditentukan dengan mengukur waktu pulsa awal dan pulsa akhir, sehingga akurasi pengukuran tinggi dan resolusinya lebih baik dari 0,01% FS, yang sulit dicapai dengan sensor lain
keamanan tinggi: pengukur level cairan magnetostriktif memiliki kinerja tahan ledakan yang tinggi, keamanan intrinsik dan tahan ledakan, penggunaan yang aman, dan sangat cocok untuk pengukuran bahan baku kimia dan cairan yang mudah terbakar.Tidak perlu membuka penutup tangki selama pengukuran untuk menghindari ketidakamanan pengukuran manual.
pengukur level cairan magnetostriktif mudah dipasang dan mudah dirawat: pengukur level cairan magnetostriktif umumnya dipasang melalui lubang pipa yang ada di bagian atas tangki, terutama cocok untuk pemasangan tangki penyimpanan bawah tanah dan tangki penyimpanan yang telah dioperasikan , dan operasi normal tidak dapat terpengaruh selama proses instalasi
Parameter teknikPengukur Level Cairan Magnetostriktif
Aplikasi tipikal | Cairan, Pengukuran antarmuka |
model produk |
NYCZ500 |
Bentuk Antena |
Kabel, tipe tiang |
bahan antena |
304.316 |
rentang pengukuran | 0-50m~5000mm (kabel: 25m) |
Ketepatan pengukuran | ± 0,5mm |
Sumber Daya listrik | 24VDC (dua baris, empat baris), 220VAC |
keluaran sinyal |
4...20mA/HART/RS485/Modbus... |
Bekerja saat ini |
4…20mA |
karakteristik beban | Ketika arus keluaran, resistansi beban maksimum adalah 600Ω;Ketika tegangan output, resistansi beban maksimum adalah 2mA |
Suhu Proses | -40~+200℃ |
waktu merespon | 0.2~5ms |
Tekanan proses | -0.1~10.0MPa |
Koneksi proses | ulir sekrup, braket, flensa (dapat dipilih) |
rasio resolusi | ±1mm |
tingkat perlindungan | IP65, IP67, IP68 (dapat dipilih) |
Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
