Detail produk:
|
| Aplikasi tipikal: | saluran air, waduk, sungai, danau, beting, dll | bahan antena: | 316L (opsional) |
|---|---|---|---|
| Rentang pengukuran: | 30m, 80m (opsional) | Ketepatan: | ±3mm |
| Sumber Daya listrik: | 24VDC (dua baris, empat baris) | Suhu Proses: | -40~+80℃ |
| Tekanan Proses: | -0.1~3.0MPa | keterkaitan prosedur: | flange, braket (opsional) |
| Cahaya Tinggi: | Pemancar Tingkat Radar Non Kontak 26G,Pemancar Tingkat Radar Cerdas SL,Pengukur Tingkat Radar NYRD |
||

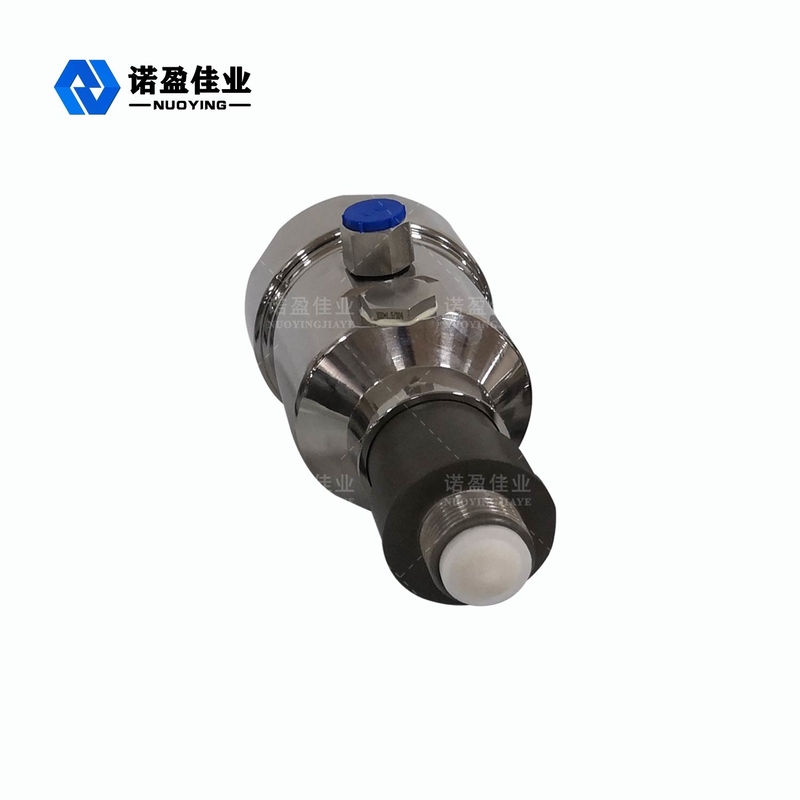

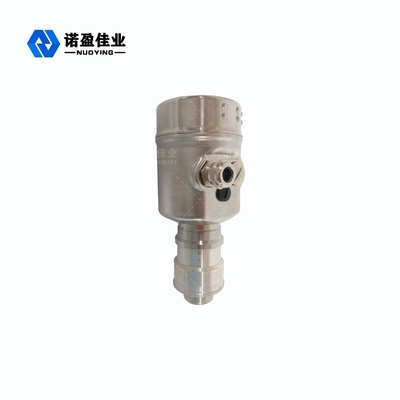

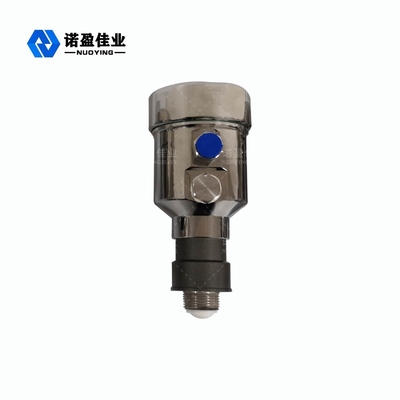

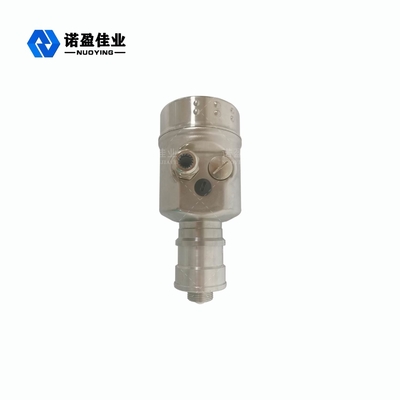

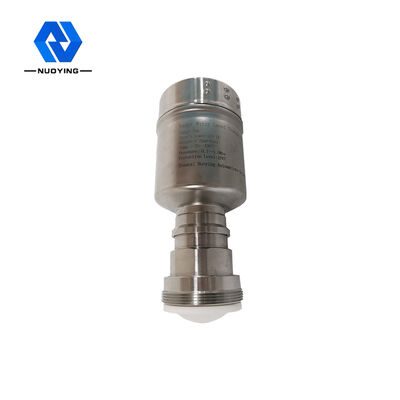

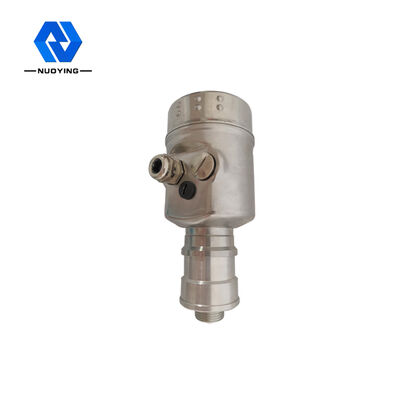

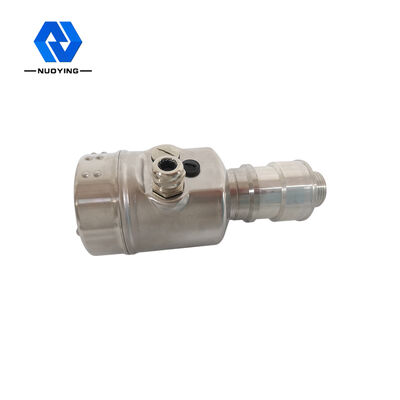

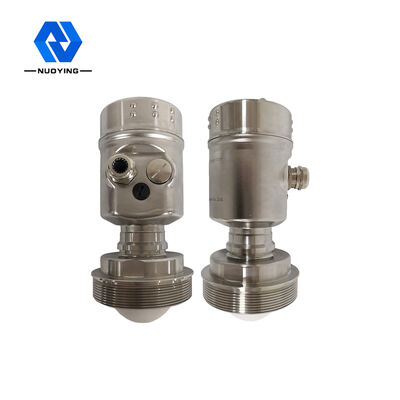

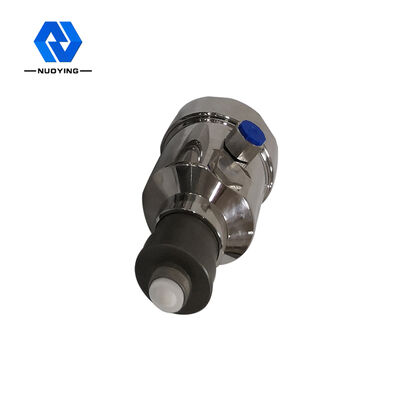

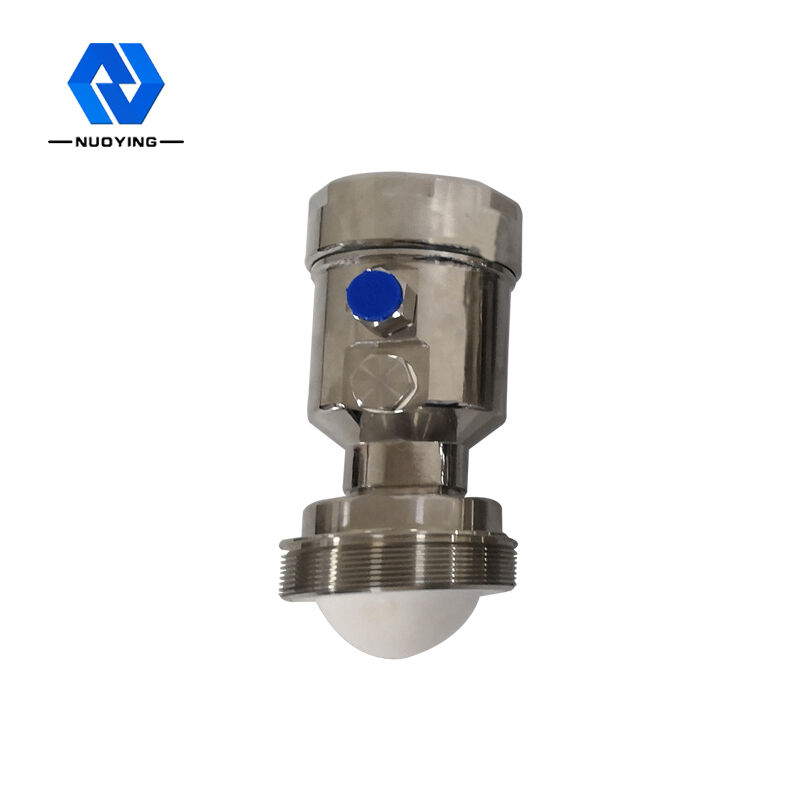

26G NYRD SL Pemancar Tingkat Radar Cerdas Non-kontak Dengan Frekuensi Tinggi
Prinsip kerja Pemancar Tingkat Radar Cerdas 26G NYRD SL Non-kontak Dengan Frekuensi Tinggi
Antena tingkat radar memancarkan pulsa gelombang mikro sempit, yang ditransmisikan ke bawah melalui antena.Setelah gelombang pulsa menyentuh permukaan media yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi, dan sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level (karena kecepatan perambatan pulsa sangat cepat , gelombang elektromagnetik mencapai target dan dipantulkan kembali ke penerima. Waktu yang dibutuhkan untuk bolak-balik hampir seketika)
Datum pengukuran: permukaan penyegelan dasar ulir atau flensa.
Catatan: Saat menggunakan pewaktuan level radar, pastikan level material tertinggi tidak dapat memasuki area buta pengukuran (area yang ditunjukkan pada D pada gambar).
Fitur Desain dari26G NYRD SL Pemancar Tingkat Radar Cerdas Non-kontak Dengan Frekuensi Tinggi
hampir kebal terhadap korosi dan busa;Tidak terpengaruh oleh kepadatan sedang, perubahan suhu dan tekanan.
Panjang gelombang yang lebih pendek, refleksi yang lebih baik pada permukaan padat yang miring.
Sudut balok kecil, energi terkonsentrasi, yang meningkatkan kemampuan gema dan kondusif untuk menghindari objek interferensi.
Mengukur area buta lebih kecil, untuk pengukuran tangki kecil juga akan mencapai hasil yang baik.
Rasio signal-to-noise yang tinggi, bahkan dalam kasus fluktuasi juga dapat memperoleh kinerja yang lebih baik.
kasus fluktuasi juga dapat memperoleh kinerja yang lebih baik.
Frekuensi tinggi, adalah pilihan terbaik untuk mengukur medium konstanta dielektrik padat dan rendah. Frekuensi tinggi, adalah pilihan terbaik untuk mengukur medium konstanta dielektrik padat dan rendah.
Ukuran antena kecil, mudah dipasang;Radar non-kontak, tidak aus, tidak ada polusi.
Lingkungan debu yang serius memiliki sedikit pengaruh pada pekerjaan pengukur tingkat frekuensi tinggi.
Parameter teknikdari26G NYRD SL Pemancar Tingkat Radar Cerdas Non-kontak Dengan Frekuensi Tinggi
| Parameter teknik | |
| keluaran sinyal | 4...20mA/HART/RS485/Modbus.. |
| suhu proses | -40~+260"C |
| Tekanan proses |
-0.1~2.0MPa |
| Koneksi proses | flensa (opsional) |
| antarmuka listrik | M20X1.5, % ~NPT |
| Kelas perlindungan / Kelas IP |
IP67 (Opsional) |
|
kelas tahan ledakan |
ExialICT6 (lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
