Detail produk:
|
Aplikasi tipikal: | Cairan | Model produk: | NYCZ500 |
---|---|---|---|
Metode instalasi: | Dipasang di Atas | Rentang pengukuran: | 0-50~5000mm (tipe kabel: 25m) |
Akurasi Pengukuran: | +0.5mm | Suhu Proses: | - 40~+200 Suhu sekitar: - 40~+80 Pengaruh suhu: ± 0,5 |
Tekanan Proses: | -0.1~+10.0MPa | Koneksi: | Benang, Flange, Braket (opsional) |
Cahaya Tinggi: | Pengukur Level Magnetostriktif Industri,Pengukur Level Cairan Magnetostriktif Terpasang Atas |
Penerapan yang Lebih LuasPengukur Level Cairan Magnetostriktif Keandalan yang KuatAplikasi Industri
Keamanan Luar BiasaMeteran Level Cairan Magnetostriktif Mudah Dipasang Dan DipeliharaPrinsip Operasi

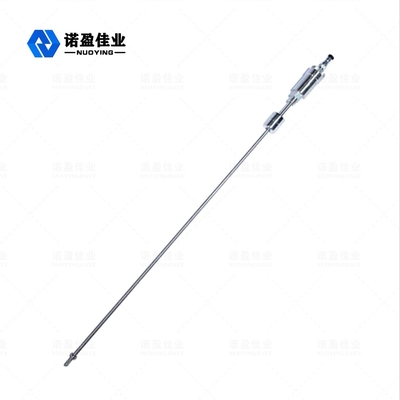

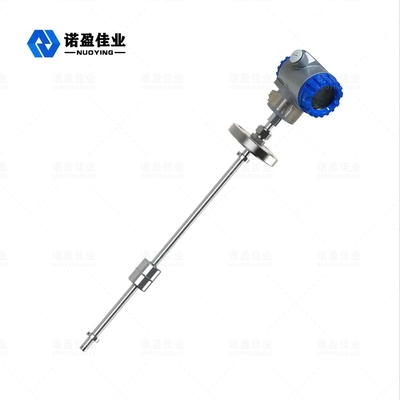

Seperti yang ditunjukkan gambar, meteran level cairan magnetostriktif dibentuk dari batang pengukur, ruang elektronik dan bola mengambang non-kontak yang dilengketkan pada batang pengukur.
Kawat magnetostriktif (kawat gelombang terpandu) dipasang di batang pengukur.Batang pengukur terbuat dari tabung baja tahan karat non-magnetik, yang melindungi kawat gelombang terpandu.Ketika instrumen bekerja, generator pulsa di ruang elektronik mengirimkan pulsa awal yang ditransmisikan melalui kawat, menghasilkan medan magnet yang berputar.Ketika medan magnet ini bertemu dengan medan magnet permanen di bola pelampung, itu menghasilkan efek peregangan magnetostriktif, menyebabkan kawat gelombang terpandu berputar dan menghasilkan gelombang mekanik kecepatan konstan yang mentransmisikan dalam dua arah.Gelombang mekanik yang mencapai ujung batang pengukur diserap oleh peredam.Gelombang mekanik yang ditransmisikan kembali ke ruang elektronik dirasakan oleh perangkat pickup energi yang dipasang di ruang elektronik, dan kemudian diubah menjadi pulsa arus yang sesuai.Perangkat pickup energi menghitung perbedaan waktu antara dua pulsa untuk memberikan pengukuran tingkat cairan yang akurat.
Pengukur Level Cairan MagnetostriktifFitur Desain
Penerapan yang lebih luas, dengan berbagai bentuk probe, bentuk koneksi proses, dan bahan produksi, yang dapat disesuaikan.
Keandalan yang kuat: karena pengukur level cairan magnetostriktif mengadopsi prinsip pandu gelombang.Seluruh konverter tertutup dalam tabung baja tahan karat, yang tidak bersentuhan dengan media pengukur.Sensor bekerja dengan andal dan memiliki masa pakai yang lama.
Presisi tinggi: karena pengukur level cairan magnetostrictive bekerja dengan pulsa pandu gelombang, perpindahan yang diukur ditentukan dengan mengukur waktu pulsa awal dan pulsa akhir selama bekerja, sehingga akurasi pengukuran tinggi, dan resolusinya lebih baik dari 0,01% FS, yaitu akurasi yang sulit dicapai dengan sensor lain.
Keamanan yang sangat baik: pengukur level cairan magnetostriktif memiliki kinerja tahan ledakan yang tinggi, secara intrinsik aman dan aman untuk digunakan, dan sangat cocok untuk pengukuran bahan baku kimia dan cairan yang mudah terbakar.Tidak perlu membuka penutup tangki selama pengukuran untuk menghindari ketidakamanan pengukuran manual.
Pengukur level magnetostriktif mudah dipasang dan dirawat: pengukur level magnetostriktif umumnya dipasang melalui lubang pipa yang ada di bagian atas tangki, terutama cocok untuk pemasangan tangki penyimpanan bawah tanah dan tangki penyimpanan yang telah dioperasikan, dan dapat tidak mempengaruhi produksi normal selama proses instalasi.
Pengukur Level Cairan Magnetostriktif Parameter Produk
Aplikasi Khas | cairan |
model produk | NYCZ500 |
Bahan Batang Probe | 304, 316 (opsional) |
Rentang pengukuran | 0-50~5000mm (tipe kabel: 25m) |
Mengukur Akurasi | +0.5mm |
Suhu Proses | - 40~+200 Suhu sekitar: - 40~+80 Pengaruh suhu: ± 0,5 |
Waktu merespon | 0.2~5ms |
Tekanan Proses | - 0.1~+10.0MPa |
Koneksi Proses | benang, flensa, braket (opsional) |
Antarmuka Listrik | M20 x 1,5, G3/4'' |
Pasokan Daya | 24VDC, 220VAC (opsional) |
Keluaran sinyal | 4... 20mA/HART/RS485 |
Tampilan di tempat | LCD (opsional) |
Kelas Perlindungan | IP65 |
Kelas tahan ledakan | Exia II CT6 (detail dalam sertifikat) |
Pengukur Level Cairan MagnetostriktifAplikasi Produk
Pengukuran dan kontrol level cairan di bidang industri
Kontrol level cairan proses kimia Kontrol level cairan tangki farmasi
Pemantauan ketinggian air dari bendungan kontrol tangki makanan dan minuman
Pengukuran dan kontrol antarmuka minyak-air untuk air minum dan pengolahan limbah
Pengukuran dan kontrol level cairan lainnya dari sistem manajemen pengukuran di pompa bensin
