Detail produk:
|
| Aplikasi: | cairan, debu, padatan | Nomor barang: | Rp808 |
|---|---|---|---|
| Bentuk antena: | Jenis batang, jenis tetesan air | bahan antena: | PTFE、304、316 |
| Rentang pengukuran: | 35m,40m,80m | Akurasi pengukuran: | 0,05%~0,1%F.S |
| Cahaya Tinggi: | Pengukur Level Radar 70m,Pemancar Level Radar Catu Daya 24V,Pemancar Level Jenis Radar Flange Padat |
||

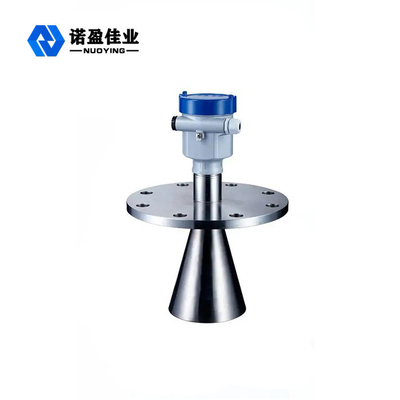

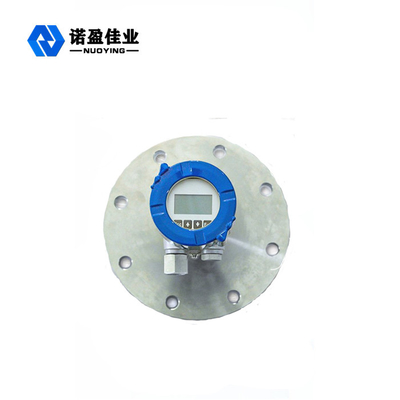

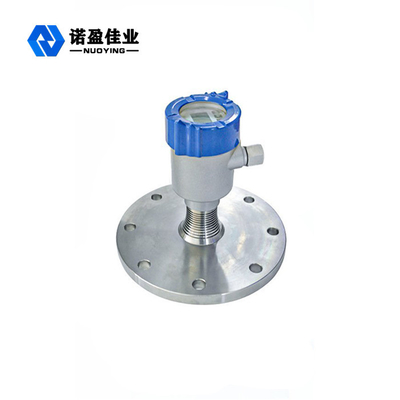

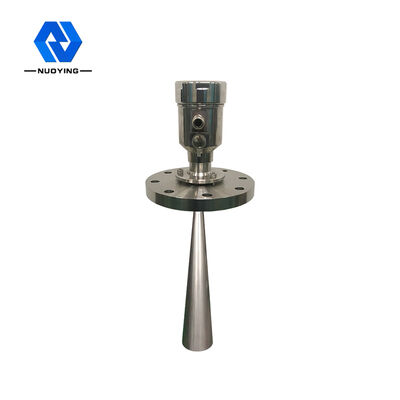

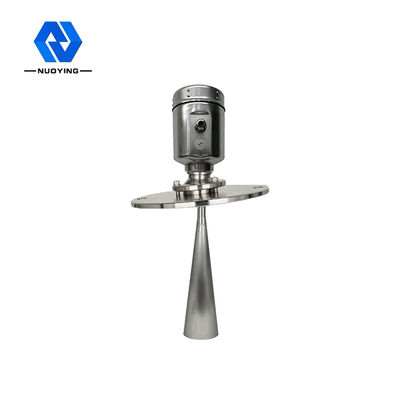

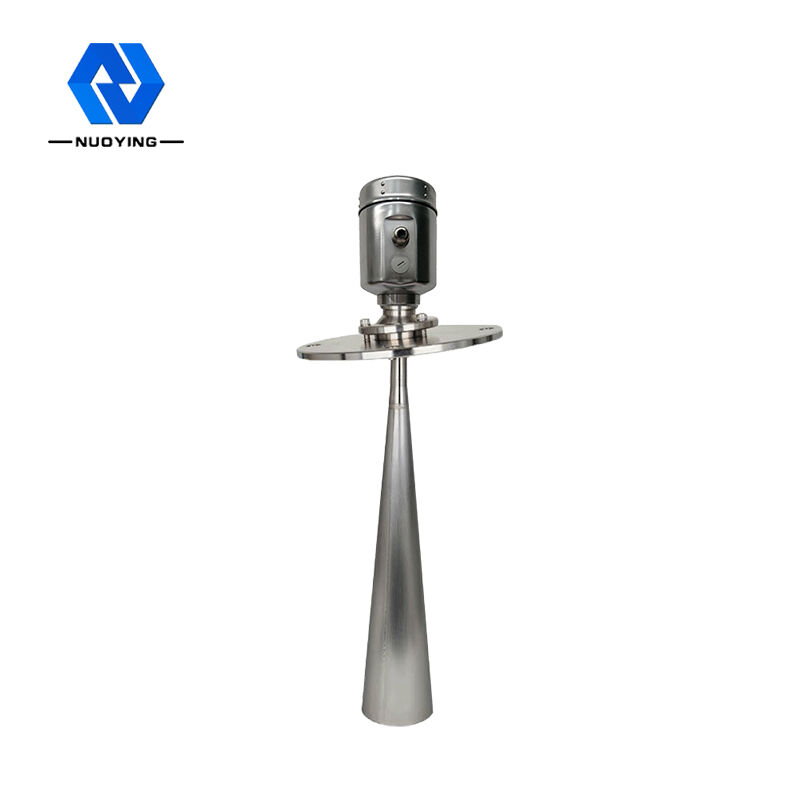

Sensor level semen radar grain bin radar level meter pemancar level radar hart
Keterangan
Rangkaian pengukur level radar ini mengadopsi sensor radar frekuensi tinggi 26G, jangkauan pengukuran maksimum dapat mencapai hingga 70 meter.Antena dioptimalkan pemrosesan lebih lanjut,
mikroprosesor cepat baru memiliki kecepatan dan efisiensi yang lebih tinggi dapat dilakukan analisis sinyal, instrumentasi dapat digunakan untuk reaktor, silo padat dan lingkungan pengukuran yang sangat kompleks.
Spesifikasi
| 70 Meter Range Radar Level Meter Mengadopsi Sensor Radar Frekuensi Tinggi 26G | |
| Aplikasi | Bahan padat, Debu kuat |
| Rentang pengukuran | 70 Meter |
| Koneksi Proses | Flensa Universal |
| Suhu Sedang | -40℃ ~ +250 |
| Tekanan Proses | -0,1 ~ 0,1 Mpa |
| Ketepatan | ± 15mm |
| Kelas Perlindungan | IP67 |
| Rentang frekuensi | 26GHz |
| Keluaran Sinyal | 4~20mA/Hart (Dua-kawat/Empat) RS485/Modbus |
| Kelas tahan ledakan | Exia II C T6 Ga |
Prinsip
Gelombang gelombang antena pemancar tingkat radar sempit, transmisi ke bawahantena.Paparan gelombang mikro ke permukaan medium dipantulkan kembali olehsistem antena menerima, mengirimkan sinyal ke sirkuit elektronik secara otomatisdiubah menjadi sinyal level (karena kecepatan propagasi gelombang mikro, elektromagnetikgelombang untuk mencapai target dan dipantulkan kembali ke penerima kali ini hampirseketika).
Pengukuran datum: Bagian bawah ulir sekrup atau permukaan penyegelan flensa.
Catatan: Pastikan pengukur level radar level tertinggi tidak dapat masuk ke blind pengukur
daerah (Gambar D ditunjukkan di bawah).

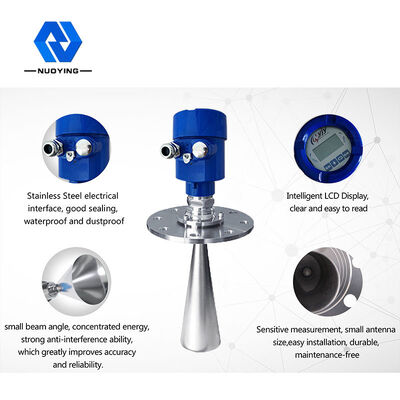

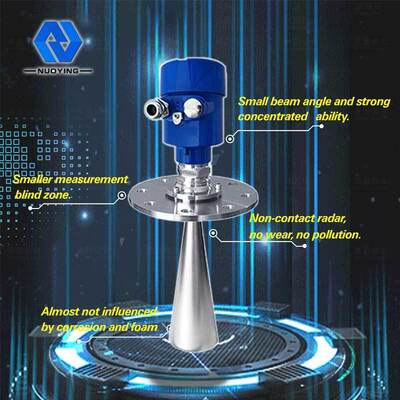

Fitur
HAIUkuran antena kecil, mudah dipasang;Radar non-kontak, tidak aus, tidak polusi.
HAIHampir tidak ada korosi, efek gelembung;hampir tidak terpengaruh oleh uap air di atmosfer, suhu dan tekanan perubahan.
HAILingkungan debu yang serius pada pekerjaan meteran tingkat tinggi memiliki sedikit memengaruhi.
HAIPanjang gelombang yang lebih pendek, refleksi kemiringan permukaan padat adalah lebih baik.
HAISudut balok kecil, energi terkonsentrasi, dapat meningkatkan kemampuan gema dan menghindari gangguan.
HAIRentang pengukuran lebih kecil, untuk pengukuran akan menghasilkan yang baik hasil.
HAITinggi sinyal terhadap kebisingan perbandingan, itu tingkat fluktuasi negara bisa memperoleh lebih baikpertunjukan.
HAIFrekuensi tinggi, pengukuran konstanta dielektrik padat dan rendah dari pilihan terbaik.
Persyaratan Instalasi
Dipasang di diameter 1/4 atau 1/6.Catatan: jarak antara dinding tangki jarak minimum harus setinggi tangki 1/10.
Catatan 1. data
2.Pusat wadah atau sumbu simetri
Tingkat tangki kerucut atas, dapat dipasang pada
bagian atas tangki menengah, dapat menjamin pengukuran ke bagian bawah berbentuk kerucut.
Antena umpan ke permukaan pelurusan vertikal.Jika permukaannya kasar, sudut tumpukan harus digunakan untuk menyesuaikan sudut sayap cardan antena ke keselarasan permukaan.
(Karena kemiringan permukaan padat akan menyebabkan redaman gema, bahkan Kehilangan sinyal.)
HAITangki kerucut tidak dapat dipasang di atas umpan Pelabuhan.
Catatan: instalasi luar ruangan harus mengadopsi kerai.
1. Benar
2. Kesalahan tahan hujan Pengukuran
HAIInstrumen tidak dapat dipasang di perantara atap melengkung atau kubah.Selain menghasilkan gema tidak langsung juga dipengaruhi oleh gema.Beberapa gema dapat lebih besar dari nilai sebenarnya dari gema sinyal, karena melalui bagian atas dapat memusatkan beberapa gema.Jadi tidak bisa dipasang di pusat lokasi.
1.Benar
2.Kesalahan
HAIAda kendala yang mempengaruhi pengukuran diperlukan refleksi piring.
1.Benar
2.Kesalahan
Sambungan Listrik
Tegangan catu daya:
(4~20)mA/HART (Sistem dua kabel)
Catu daya dan sinyal arus keluaran
berbagi kabel pelindung dua inti.Kisaran tegangan suplai lihat data teknis.Untuk tipe yang secara intrinsik aman harus menjadi penghalang keamanan antara catu daya dan instrumen.
(4~20)mA/HART (Sistem empat kawat)
Catu daya terpisah dan sinyal arus,
masing-masing menggunakan kabel listrik.Kisaran tegangan suplai lihat data teknis.
RS485 / Modbus
Catu daya dan jalur sinyal Modbus terpisah masing-masing menggunakan kabel berpelindung, rentang tegangan catu daya lihat data teknis.
FAQ
T: Berapa lama Anda akan membalas saya?
A: Kami akan menghubungi Anda sesegera mungkin tetapi dalam waktu 12 jam
T: Bisakah saya mendapatkan beberapa sampel?
A: Ya, pesanan Sampel tersedia untuk pemeriksaan kualitas dan uji pasar.Tapi Anda harus membayar biaya ekspres.
T: Seberapa cepat Anda dapat mengatur produksi Anda?
A: Setelah mendapatkan konfirmasi produk Anda dan menerima pembayaran di muka, produksi akan segera dimulai.
T: Apa waktu pengiriman?
A: Biasanya membutuhkan waktu sekitar 3-5 hari kerja untuk pesanan kecil dan 10-15 hari untuk pesanan besar.
T: Bagaimana Anda mengontrol kualitas Anda?
A: Tiga langkah inspeksi (asli, produksi, dan barang jadi) + layanan garansi yang baik (1 tahun gratis untuk mengganti yang baru tanpa faktor kerusakan manusia).
T: Apa sertifikat yang Anda miliki?
A: ISO9000, CE, sertifikasi tahan ledakan, RoHs siap.Dan sebelum pengiriman barang, sertifikasi inspeksi kualitas dan keselamatan yang dikeluarkan oleh bagian ketiga juga dapat ditawarkan.
T: Bisakah saya mengunjungi pabrik Anda?
J: Sangat diterima!Terbang ke pelabuhan udara Xian Yang.Itu adalah kesenangan besar bagi kami.
T: Apa syarat garansi Anda?
A: Kami menawarkan waktu garansi 12 bulan.
Q: dapatkah Anda menyediakan layanan OEM & Disesuaikan?
A: Ya, OEM dan ODM keduanya tersedia, kami memiliki departemen R&D profesional yang dapat memberikan solusi profesional untuk Anda.
Pengepakan & Pengiriman
Parameter teknis

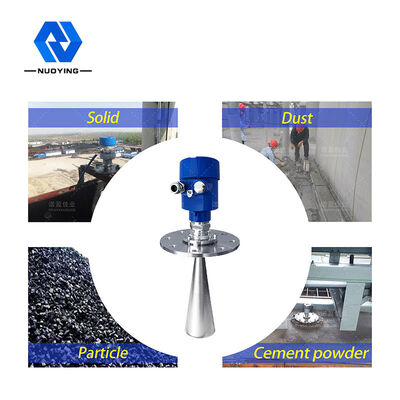

| Aplikasi | Semua jenis cairan (korosi kuat, konstanta dielektrik rendah, pengadukan, uap, kristalisasi, kondensasi, bubur, suhu tinggi dan tekanan tinggi, dll.) |
| Semua jenis debu (debu kuat, debu mengambang, bubuk semen, bubuk kapur, fly ash, kristalisasi dan kesempatan lainnya) | |
| Berbagai padatan (biji-bijian, batu kecil, bijih besi, batu bara, dll.) | |
| Nomor barang | NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87,NYRD-PB,NYRD-SD,NYRD-TJ,NYRD- SL | |
| Bentuk antena | Jenis batang, jenis tetesan air, jenis pelat, jenis tanduk, jenis permukaan, jenis lensa |
| bahan antena | PTFE,304.316,PP,PFA |
| Rentang pengukuran | 10m,20m,30m,35m,40m,80m |
| Akurasi pengukuran | 0,05% ~ 0,1% FS |
| Sumber Daya listrik | 24VDC (dua kawat, empat kawat), 220VAC |
| Keluaran sinyal | 4-20mA/HART/RS485/Modbus... |
| Suhu proses | -40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃ |
| Tekanan proses | -0.1~0.3Mpa,-0.1~2.0Mpa,-0.1~4.0Mpa, |
| Koneksi proses | Benang, braket, flensa, Penjepit kesehatan (opsional) |
| Antarmuka listrik | M20x1.5,1/2”NPT |
| Tingkat perlindungan | IP65, IP67, IP68 (opsional) |
| Kelas tahan ledakan | ExiaIICT6 Ga,ExdIICT6 Gb(Seperti yang ditunjukkan dalam sertifikat) |
Jika Anda memiliki pertanyaan lain lebih lanjut, silahkan hubungi kami.Kami akan memproses permintaan Anda sesegera mungkin.
