Detail produk:
|
Aplikasi tipikal: | Level cairan dan pengukuran antarmuka | Model produk: | NYCZ500 |
---|---|---|---|
Jenis bentuk antena: | kabel, batang, | Bahan bentuk antena: | 304、316 |
Akurasi pengukuran: | ± 0,5mm | Tekanan Proses: | -0,1 ~ 10 MPa |
Koneksi proses: | flensa opsional)) | Kelas tahan ledakan: | Exia II CT6Ga, Exd II CT6Gb (lihat sertifikat untuk detailnya) |
Cahaya Tinggi: | Flange Magnetostrictive Level Gauge,Batang Tipe Magnetostrictive Liquid Level Meter,Magnetostrictive Liquid Level Gauge 0.5mm |

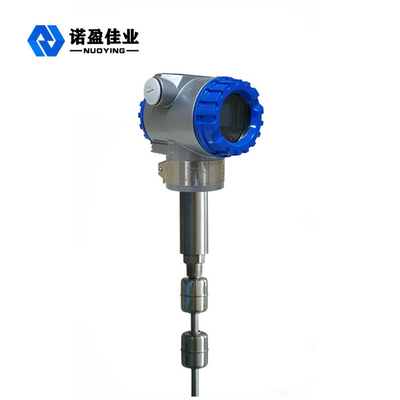

Meteran Level Cairan Magnetostrictive Akurasi Tinggi Instalasi Mudah
Prinsip Kerja Meteran Level Cairan Magnetostriktif
Ketika pengukur level cairan magnetostrictive bekerja, generator pulsa di ruang elektronik mengirimkan pulsa awal.Ketika pulsa awal ditransmisikan dalam kawat pemandu gelombang, medan magnet berputar maju sepanjang arah kawat pemandu gelombang dihasilkan.Ketika medan magnet bertemu dengan medan magnet permanen di bola mengambang, efek magnetostriktif dihasilkan, menyebabkan kawat pemandu gelombang berputar untuk menghasilkan gelombang mekanik kecepatan konstan.Gelombang mekanik ini merambat dalam dua arah.Gelombang mekanik yang mencapai ujung batang pengukur diserap oleh peredam.Gelombang mekanik yang ditransmisikan kembali ke arah tempat sampah elektronik dirasakan oleh mekanisme pengambilan energi yang dipasang di tempat sampah elektronik dan diubah menjadi pulsa arus yang sesuai.Mekanisme pengambilan energi kemudian menghitung perbedaan waktu antara dua pulsa untuk secara akurat mengukur ketinggian level cairan yang diukur.
Fitur desainPengukur Level Cairan Magnetostriktif
Penerapan yang lebih luas, dengan beberapa bentuk probe, beberapa bentuk koneksi proses, beberapa bahan manufaktur, dan desain yang dapat disesuaikan
keandalan yang kuat: karena pengukur level cairan magnetostriktif mengadopsi prinsip pemandu gelombang, tidak ada bagian mekanis yang dapat digerakkan, sehingga tidak ada gesekan dan keausan.Seluruh konverter tertutup dalam tabung baja tahan karat, yang tidak bersentuhan dengan media pengukur.Sensor bekerja dengan andal dan memiliki masa pakai yang lama
akurasi tinggi: karena pengukur level cairan magnetostrictive bekerja dengan pulsa pandu gelombang, perpindahan yang diukur ditentukan dengan mengukur waktu pulsa awal dan pulsa akhir, sehingga akurasi pengukuran tinggi dan resolusinya lebih baik dari 0,01% FS, yang merupakan sulit dicapai dengan sensor lain
keamanan tinggi: pengukur level cairan magnetostriktif memiliki kinerja tahan ledakan yang tinggi, keamanan intrinsik dan tahan ledakan, penggunaan yang aman, dan sangat cocok untuk pengukuran bahan baku kimia dan cairan yang mudah terbakar.Tidak perlu membuka penutup tangki selama pengukuran untuk menghindari ketidakamanan pengukuran manual.
pengukur level cairan magnetostrictive mudah dipasang dan mudah dirawat: pengukur level cairan magnetostrictive umumnya dipasang melalui lubang pipa yang ada di bagian atas tangki, sangat cocok untuk pemasangan tangki penyimpanan bawah tanah dan tangki penyimpanan yang telah dioperasikan, dan operasi normal tidak dapat terpengaruh selama proses instalasi
Parameter teknikPengukur Level Cairan Magnetostriktif
Aplikasi tipikal | Cairan, Pengukuran antarmuka |
model produk |
NYCZ500 |
Bentuk Antena |

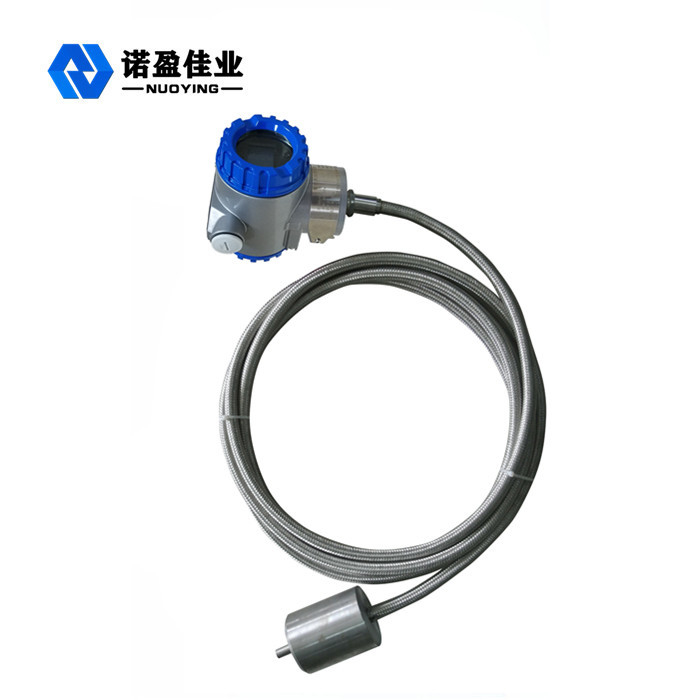

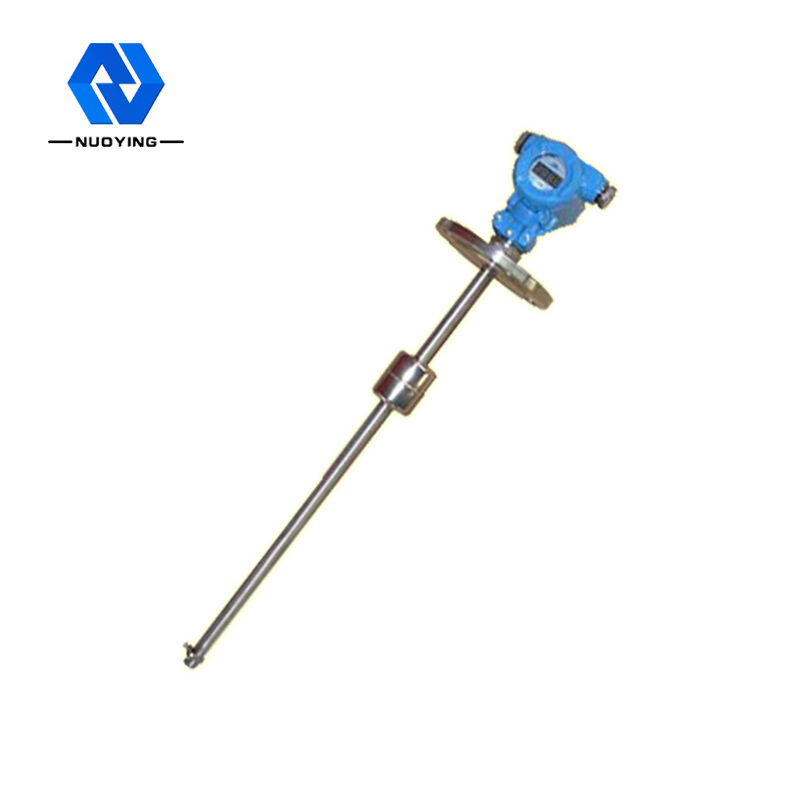

Kabel, tipe tiang |
bahan antena |
304.316 |
rentang pengukuran | 0-50m~5000mm (kabel: 25m) |
Ketepatan pengukuran | ± 0,5mm |
Sumber Daya listrik | 24VDC (dua baris, empat baris), 220VAC |
keluaran sinyal |
4...20mA/HART/RS485/Modbus... |
Bekerja saat ini |
4…20mA |
karakteristik beban | Ketika arus keluaran, resistansi beban maksimum adalah 600Ω;Ketika tegangan output, resistansi beban maksimum adalah 2mA |
Suhu Proses | -40~+200℃ |
waktu merespon | 0.2~5ms |
Tekanan proses | -0.1~10.0MPa |
Koneksi proses | ulir sekrup, braket, flensa (dapat dipilih) |
rasio resolusi | ±1mm |
tingkat perlindungan | IP65, IP67, IP68 (dapat dipilih) |
Kelas tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
