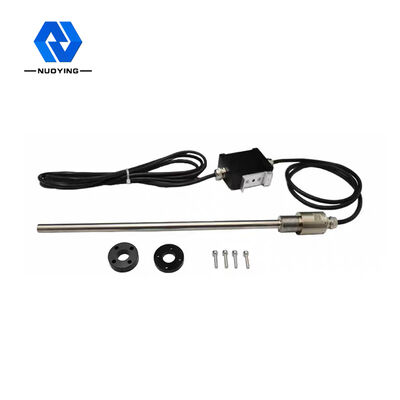

Pengukur Level Magnetostriktif tipe kabel untuk Tangki Dalam

Pengukur Level Magnetostriktif tipe kabel untuk Tangki Dalam

Nama merek:	NUOYINGJIAYE
Nomor Model:	NYCZ500
Moq:	1 buah
harga:	Please Contact Me
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	1000 pcs / pra bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Xi'an, Shaanxi, Tiongkok

Sertifikasi:

Aplikasi khas:

Pengukuran level cairan, dll.

bahan terapung:

F4, PP, 304, PTFE (opsional)

Rentang pengukuran:

0-50~5000mm (jenis kabel: 25m)

Koneksi proses:

Benang, Flensa, Braket (opsional)

Akurasi pengukuran:

0,05%~ 0,1%FS

Dukungan yang disesuaikan:

OEM, ODM

Keluaran sinyal:

4 ... 20MA/HART/RS485/MODBUS ...

Kelas Tahan Ledakan:

ExdIICT6Gb (lihat sertifikat)

Kemasan rincian:

karton, 40cm × 30cm × 30cm

Menyediakan kemampuan:

1000 pcs / pra bulan

Menyoroti:

Pengukur Level Magnetostriktif Cair

Pengukur Level Float Magnetik PTFE

Pengukur Level Magnetik Bola Float

Deskripsi produk

Nuoying NYCZ500Pengukur Level Cair Magnetostriktif Tinjauan

Parameter Produk

Aplikasi Khas	Pengukuran level cairan
Bahan antena	304, 316L (opsional)
Rentang pengukuran	0-50~5000mm (tipe kabel: 25m)
Catu daya	24VDC (Dua jalur, empat jalur)
Suhu medium	-40~+200℃
Tekanan proses	-0.1~2.0MPa
Koneksi proses	Ulir, Flensa, Braket (opsional)
Output sinyal	4...20mA/HART/RS485/Modbus...

Deskripsi Produk

Prinsip Kerja Pengukur Level Cair Magnetostriktif NYCZ500

Prinsip kerja pengukur level magnetostriktif ditunjukkan pada gambar. Produk ini terutama terdiri dari batang pengukur, kompartemen elektronik, dan bola pelampung non-kontak pada batang pengukur. Batang pengukur dilengkapi dengan kawat magnetostriktif (kawat pandu gelombang), dan batang terbuat dari tabung baja tahan karat non-magnetik, yang melindungi kawat pandu gelombang dengan sangat baik. Ketika pengukur level magnetostriktif bekerja, generator pulsa di kompartemen elektronik mengirimkan pulsa awal. Ketika pulsa awal ini ditransmisikan dalam kawat pandu gelombang, ia menghasilkan medan magnet berputar yang maju ke arah kawat pandu gelombang. Gelombang mekanis ini merambat ke dua arah, gelombang mekanis yang mencapai ujung batang pengukur diserap oleh peredam, gelombang mekanis yang kembali ke arah kompartemen elektronik dirasakan oleh mekanisme penjemput energi yang dipasang di kompartemen elektronik dan diubah menjadi pulsa arus yang sesuai, dan mekanisme penjemput energi
kemudian menghitung perbedaan waktu antara kedua pulsa untuk secara akurat mengukur ketinggian level cairan yang diukur.
Fitur Desain Pengukur Level Cair Magnetostriktif NYCZ500

1. Penerapan yang lebih luas, berbagai bentuk probe, berbagai bentuk koneksi proses, berbagai bahan produksi, dapat dirancang khusus;

2. Keandalan: Karena pengukur level magnetostriktif mengadopsi prinsip pandu gelombang, tidak ada bagian yang bergerak secara mekanis, sehingga tidak ada gesekan, tidak ada keausan. Seluruh konverter tertutup dalam tabung baja tahan karat, dan medium pengukuran non-kontak, sensor bekerja andal, umur panjang.
3. Akurasi tinggi: Karena pengukur level magnetostriktif bekerja dengan pulsa pandu gelombang, perpindahan yang diukur ditentukan dengan mengukur waktu pulsa awal dan pulsa akhir, sehingga akurasi pengukuran tinggi dan resolusinya lebih baik dari 0,01%FS, yang sulit dicapai dengan sensor lain.
4. Keamanan yang baik: Pengukur level magnetostriktif memiliki kinerja tahan ledakan yang tinggi, aman secara intrinsik, aman digunakan, terutama cocok untuk pengukuran bahan kimia dan cairan yang mudah terbakar. Tidak perlu membuka tutup tangki saat mengukur, menghindari ketidakamanan pengukuran manual.
5. Pengukur level magnetostriktif mudah dipasang dan sederhana perawatannya: Pengukur level magnetostriktif umumnya dipasang melalui lubang yang ada di bagian atas tangki, sangat cocok untuk pemasangan tangki penyimpanan bawah tanah dan tangki yang sudah beroperasi, dan tidak dapat mempengaruhi produksi normal selama proses pemasangan.
Bidang Aplikasi Pengukur Level Cair Magnetostriktif NYCZ500

1. Pengukuran dan kontrol level di bidang industri

2. Pengukuran dan kontrol level tangki
3. Kontrol level cairan dalam proses kimia
4. Kontrol level cairan tangki farmasi
5. Kontrol tangki makanan dan minuman
6. Pemantauan level air bendungan
7. Pengolahan air minum dan air limbah
8. Pengukuran dan kontrol antarmuka minyak-air
9. Sistem manajemen pengukuran SPBU
10. Pengukuran dan kontrol level cairan lainnya...
