Detail produk:
|
Aplikasi tipikal: | Pengukuran level cairan | bahan antena: | 304, 316L (opsional) |
---|---|---|---|
Rentang pengukuran: | 0-50~5000mm (tipe kabel: 25m) | Sumber Daya listrik: | 24VDC (dua baris, empat baris), 220VAC |
Suhu Proses: | -40~+200℃ | Tekanan Proses: | -0.1~10.0MPa |
Koneksi proses: | Benang, Flange, Braket (opsional) | Keluaran sinyal: | 4...20mA/HART/RS485... |
Cahaya Tinggi: | Pemancar Level Magnetik Cair,Pengukur Level Cair Homeothermy,Pemancar Level Magnetik 20mA |

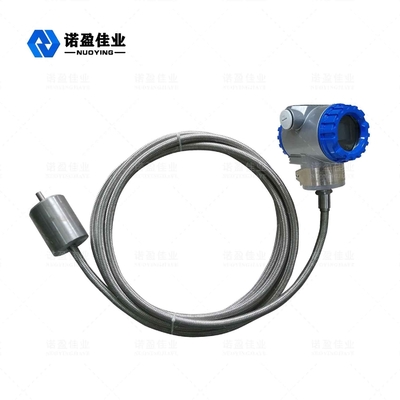

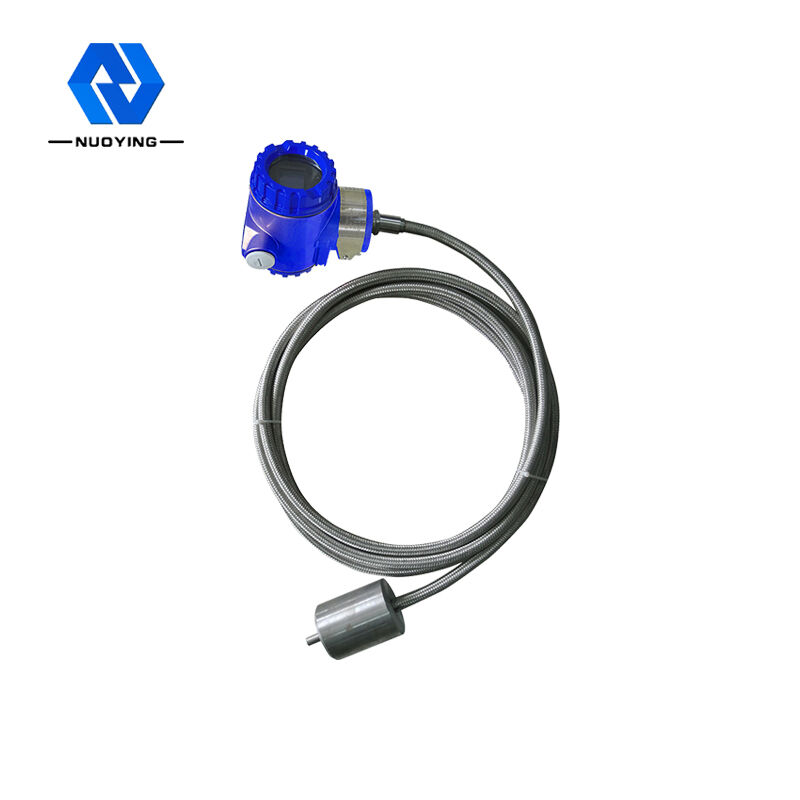

20mA Homoeothermy Liquid NYCZ500 Magnetostrictive Liquid Level Meter
NYCZ500 Magnetostrictive Liquid Level Meter Prinsip Kerja
Prinsip kerja meteran level magnetostrictive ditunjukkan pada gambar.Produk ini terutama terdiri dari batang pengukur, kompartemen elektronik, dan bola mengambang non-kontak pada batang pengukur.Batang pengukur dilengkapi dengan kawat magnetostriktif (kawat pemandu gelombang), dan batang terbuat dari tabung baja tahan karat non-magnetik, yang melindungi kawat pemandu gelombang dengan sangat baik. Ketika pengukur level magnetostriktif bekerja, generator pulsa di kompartemen elektronik mengirimkan pulsa awal.Ketika pulsa awal ini ditransmisikan dalam kawat pemandu gelombang, itu menghasilkan medan magnet berputar yang maju ke arah kawat pemandu gelombang. Gelombang mekanik ini merambat dalam dua arah, gelombang mekanik yang mencapai ujung batang pengukur diserap oleh peredam, gelombang mekanik yang bergerak kembali ke arah tempat sampah elektronik dirasakan oleh mekanisme pengambilan energi yang dipasang di tempat sampah elektronik dan diubah menjadi pulsa arus yang sesuai, dan mekanisme pengambilan energi kemudian menghitung perbedaan waktu antara dua pulsa untuk secara akurat mengukur ketinggian tingkat cairan yang diukur.
NYCZ500 Fitur Desain Meteran Cairan Magnetostriktif:
1. Penerapan yang lebih luas, berbagai bentuk probe, berbagai bentuk koneksi proses, berbagai bahan produksi, dapat disesuaikan desain;
2. Keandalan: Karena pengukur level magnetostriktif mengadopsi prinsip pemandu gelombang, tidak ada bagian yang bergerak secara mekanis, jadi tidak ada gesekan, tidak ada keausan.Seluruh konverter tertutup dalam tabung baja tahan karat, dan media pengukuran non-kontak, kerja sensor yang andal, umur panjang.
3. Akurasi tinggi: Karena pengukur level magnetostriktif bekerja dengan pulsa pandu gelombang, perpindahan yang diukur ditentukan dengan mengukur waktu pulsa awal dan pulsa akhir, sehingga akurasi pengukuran tinggi dan resolusinya lebih baik dari 0,01% FS, yang sulit untuk mencapai akurasi dengan sensor lain.
4. Keamanan yang baik: Pengukur level magnetostriktif memiliki kinerja tahan ledakan yang tinggi, secara intrinsik aman, aman digunakan, terutama cocok untuk pengukuran bahan kimia dan cairan yang mudah terbakar.Tidak perlu membuka tutup tangki saat mengukur, menghindari ketidakamanan pengukuran manual.
5. Pengukur level magnetostriktif mudah dipasang dan perawatannya sederhana: Pengukur level magnetostriktif umumnya dipasang melalui lubang yang ada di bagian atas tangki, terutama cocok untuk pemasangan tangki penyimpanan bawah tanah dan tangki yang sudah beroperasi, dan tidak dapat mempengaruhi produksi normal selama proses instalasi.
NYCZ500 Magnetostrictive Liquid Level Meter Parameter Teknis
Aplikasi tipikal | Pengukuran level cairan |
Bentuk antena | Jenis probe, jenis kabel |
Bahan Antena | 304, 316L (opsional) |
Rentang pengukuran | 0-50~5000mm (tipe kabel: 25m) |
Akurasi pengukuran | 0.25% (Rentang<20m) |
Mengukur sudut | 10 ° |
Sumber Daya listrik | 24VDC (dua baris, empat baris), 220VAC |
Suhu proses | -40~+200℃ |
Tekanan proses | -0.1~10.0MPa |
Koneksi proses | Benang, Flange, Braket (opsional) |
Keluaran sinyal | 4...20mA/HART/RS485... |
Bekerja saat ini | 4...20mA |
karakteristik beban | Resistansi beban maksimum 600Ω untuk keluaran saat ini;resistansi beban maksimum 2mA untuk output tegangan |
Waktu merespon | 0.2-5ms |
Tingkat perlindungan | IP65, IP67, IP68 (opsional) |
Kelas tahan ledakan | ExiaⅡCT6 Ga;ExiaⅡCT6 Gb |
Bidang Aplikasi Meteran Level Cairan Magnetostrictive NYCZ500
1. Pengukuran dan kontrol tingkat bidang industri
2. Pengukuran dan kontrol level tangki
3. Kontrol level cairan dalam proses kimia
4. Kontrol level cairan tangki farmasi
5. Kontrol tangki makanan dan minuman
6. Pemantauan ketinggian air bendungan
7. Air minum dan pengolahan limbah
8. Pengukuran dan kontrol antarmuka minyak-air
9. Sistem manajemen meteran pompa bensin
10. Pengukuran dan kontrol level cairan lainnya...
