Detail produk:
|
| Aplikasi tipikal: | Cairan, debu, partikel padat | bahan antena: | Kabel fleksibel, PTFE, 304 (opsional) |
|---|---|---|---|
| Rentang pengukuran: | 30m | Sumber Daya listrik: | 24VDC (Dua baris, empat baris) |
| Suhu sedang: | -40~+130℃，-40~+250℃ | Tekanan Proses: | -0.1~4.0MPa |
| Koneksi proses: | Benang, Flensa (opsional) | Keluaran sinyal: | 4...20mA/HART/RS485/Modbus... |
| Cahaya Tinggi: | Pemancar Level Radar Terpandu Kontak 30m,Pemancar Level Radar Gelombang Terpandu Debu,Sensor Level Radar Berpanduan Cairan |
||

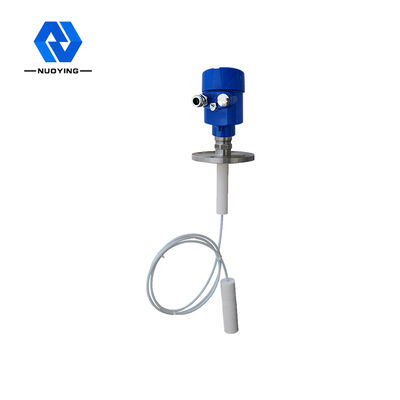

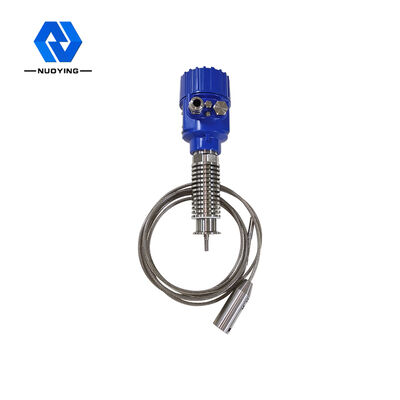

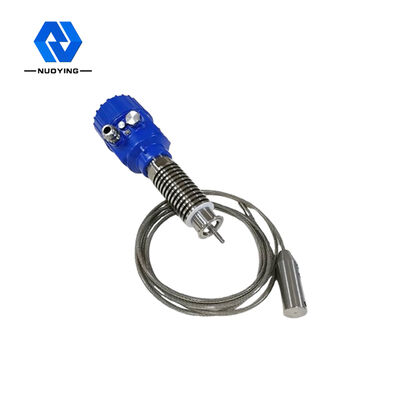

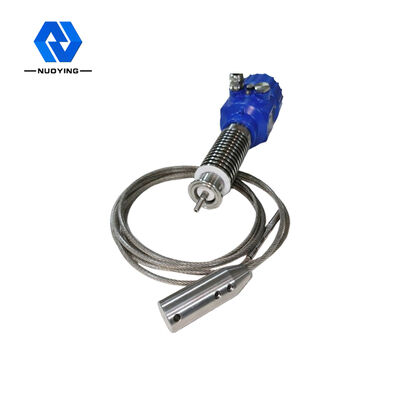

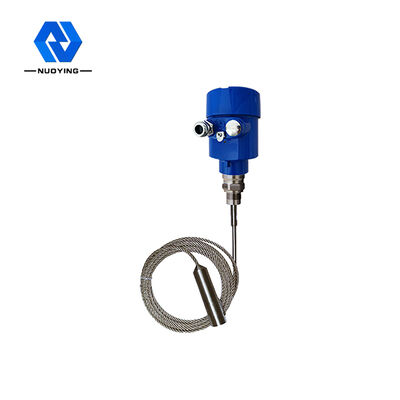

Hot Sale 30m Hubungi NYRD701 Pemancar Tingkat Radar Terpandu
Prinsip Kerja Pemancar Tingkat Radar Terpandu NYRD701
Pulsa gelombang mikro frekuensi tinggi yang dikirim oleh radar gelombang terpandu menyebar di sepanjang komponen deteksi (kabel baja atau batang baja).Ketika bertemu dengan media yang diukur, itu menyebabkan pemantulan karena perubahan konstanta dielektrik yang tiba-tiba, dan sebagian energi pulsa dipantulkan kembali.Interval waktu antara pulsa yang ditransmisikan dan pulsa yang dipantulkan sebanding dengan jarak dari media yang diukur.
Memasukkan:
Radar gelombang terpandu adalah alat ukur yang didasarkan pada prinsip perjalanan waktu.Gelombang radar berjalan dengan kecepatan cahaya, dan waktu berjalan dapat diubah menjadi sinyal level material melalui komponen elektronik.Probe mengirimkan pulsa frekuensi tinggi dan menyebar di sepanjang kabel atau probe batang.Ketika pulsa memenuhi permukaan material, itu dipantulkan kembali dan diterima oleh penerima di instrumen, dan sinyal jarak diubah menjadi sinyal level material.
Sinyal yang dipantulkan ditransmisikan ke sirkuit elektronik instrumen di sepanjang kabel atau probe batang.Mikroprosesor memproses sinyal dan mengidentifikasi gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material.Pengenalan sinyal gema yang benar dilengkapi dengan perangkat lunak pulsa.
Jarak D dari permukaan material sebanding dengan perjalanan waktu pulsa T:
D=C×T/2 (C adalah kecepatan cahaya).
Karena jarak E dari tangki kosong diketahui, level material L adalah:
L=ED
Keluaran:
Ini diatur dengan memasukkan tinggi tangki kosong E (= titik nol), tinggi tangki penuh F (= skala penuh) dan beberapa parameter aplikasi.Parameter aplikasi akan secara otomatis menyesuaikan instrumen dengan lingkungan pengukuran, sesuai dengan output 4-20mA.
Fitur Desain Pemancar Tingkat Radar Terpandu NYRD701
1. Pengukur level radar cerdas mengadopsi teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan gema penemuan gema yang unik.Pengukuran kontak, akurasi pengukuran tinggi, pengukuran lebih akurat.Pada saat yang sama, radar gelombang terpandu tahan terhadap adhesi dan tidak terpengaruh oleh suhu eksternal seperti suhu sedang dan adhesi.
2. Berbagai mode koneksi proses dan jenis komponen deteksi membuat meter level radar gelombang terpandu seri 70X cocok untuk berbagai kondisi dan aplikasi kerja yang kompleks.Seperti suhu tinggi, tekanan tinggi dan media konstanta dielektrik rendah.
3. Dengan mode kerja pulsa, produk memiliki daya emisi yang sangat rendah dan dapat dipasang di berbagai wadah logam dan non-logam, tanpa membahayakan tubuh manusia dan lingkungan.
Parameter Teknis Pemancar Tingkat Radar Terpandu NYRD701
| Aplikasi tipikal | Cairan, debu, partikel padat |
| bahan antena | Kabel fleksibel, PTFE, 304 (opsional) |
| Rentang pengukuran | 30m |
| Akurasi pengukuran | 0,05% -0,1%FS |
| Sumber Daya listrik | 24VDC (Dua baris, empat baris) |
| Suhu sedang | -40~+130℃,-40~+250℃ |
| Tekanan proses | -0.1~4.0MPa |
| Koneksi proses | Benang, flensa (opsional) |
| Tingkat perlindungan | IP67 |
| Kelas tahan ledakan | Exia II CT6 |
| Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
Bidang Aplikasi Pemancar Tingkat Radar Terpandu NYRD701
1. Pembangkit listrik: Waduk, pompa silo, sendok uap, penyimpanan abu, tangki minyak, dll.
2. Ladang Minyak: Tangki penyimpanan minyak mentah, tangki penyimpanan minyak sulingan, pemisah tiga fase, tangki pengendapan, tangki limbah, tangki lumpur pengeboran, dll.
3. Kimia: Menara penyulingan minyak mentah, silo bahan baku, silo menengah, tangki reaksi, tangki amonia, tangki penyimpanan aspal, dll.
4. Metalurgi: silo bahan baku, silo bahan pembantu, tangki penyangga sel elektrolitik, dll.
5. Sumber Daya Air: Kanal, waduk, irigasi lahan pertanian, pemantauan ketinggian air sungai, peringatan banjir bandang, banjir perkotaan, dll.
6. Bahan makanan: Pabrik jus, pabrik susu, tangki penyimpanan gula mentah, tangki penyimpanan pasta tomat, tangki penyimpanan tempat pembuatan bir, dll.
7. Farmasi: tangki penyimpanan farmasi Cina, pemisah, tangki fermentasi, dll.
8. Pengolahan air: Waduk, tangki septik, tangki pengolahan air, tangki sedimentasi, sumur dalam, jaringan air minum, dll.
9. Kertas: silo bahan baku, menara penyimpanan, drum pengering, silo penyimpanan bahan kimia, dll.
10.Lainnya: Tambang, tambang batu bara, perlindungan lingkungan, pembuatan kapal dan industri lainnya.
