Detail produk:
|
| Model produk: | NYRD704 | Jenis Antena: | Jenis batang; Koaksial |
|---|---|---|---|
| bahan antena: | 304.316 (opsional) | Pengambilan sampel gema: | 55 kali/dtk |
| Rentang pengukuran: | 6m | Akurasi pengukuran: | ±1mm |
| Suhu Proses: | -40~130℃ | Tekanan Proses: | -0.1~2.0MPa |
| Cahaya Tinggi: | Pengukur Radar Gelombang Terpandu,Pengukur Level Radar Koaksial,Pengukur Level Radar 6m |
||

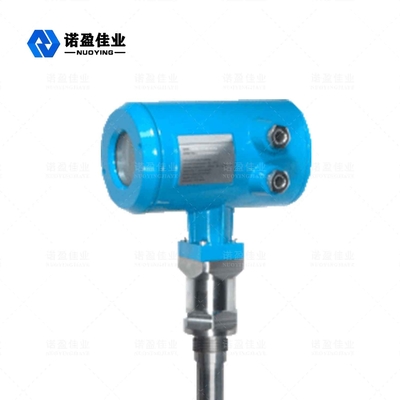

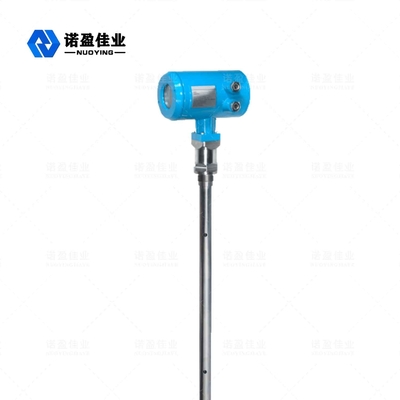

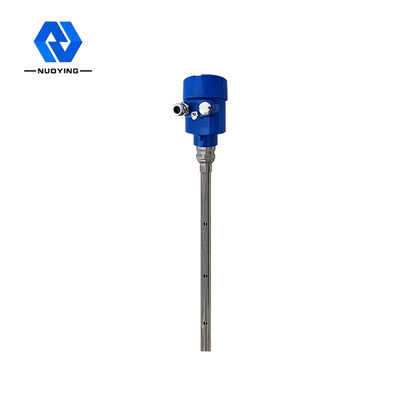

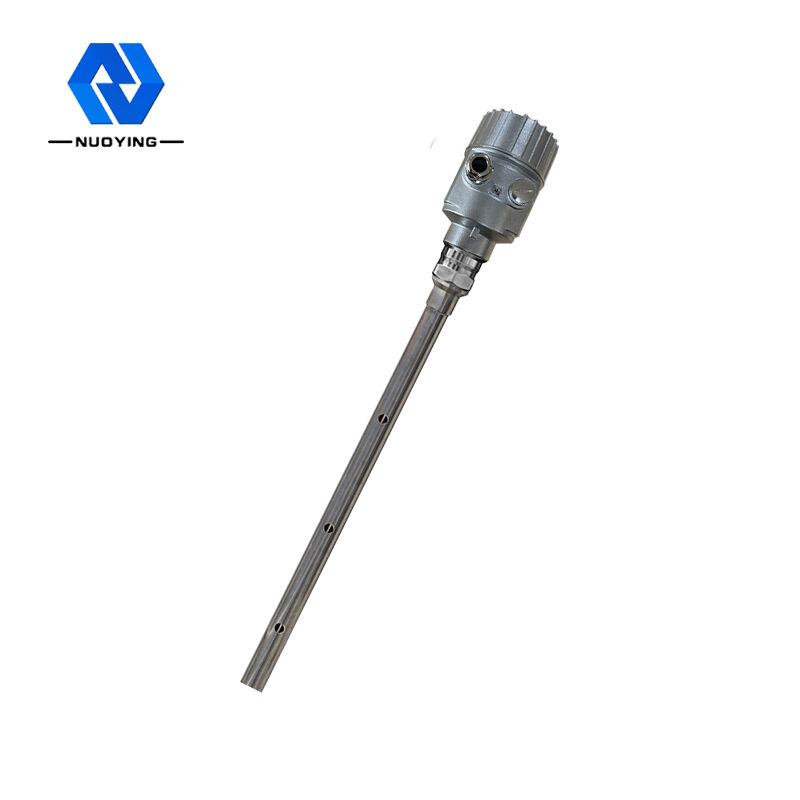

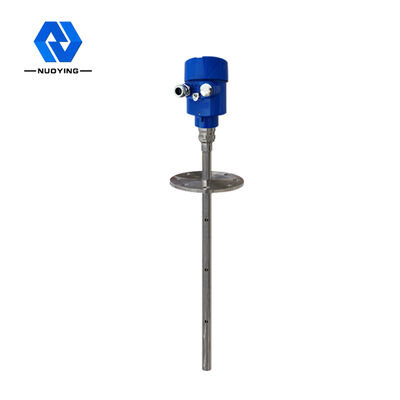

Coaxial NYRD704 1.8GHz Guided Wave Radar Level Meter Casing Biru Besar 6m Rentang Pengukuran
NYRD704 1.8GHz Prinsip Kerja Pengukur Level Radar Gelombang Terpandu
Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian daripengukur levelpulsa dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.
NYRD704 1.8GHz Guided Wave Radar Level Meter Parameter Teknis

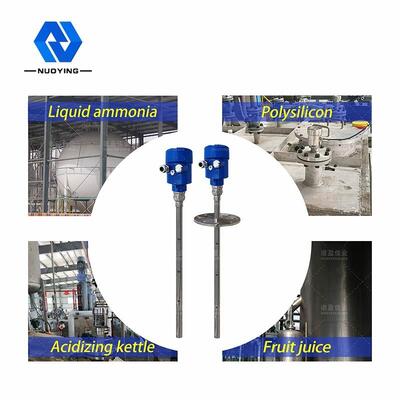

| Aplikasi tipikal | Cairan, terutama yang memiliki konstanta dielektrik rendah |
| frekuensi transmisi | 1.8GHz |
| Model produk | NYRD704 |
| Jenis antena | Jenis batang; Koaksial |
| bahan antena | 304.316 (opsional) |
| Pengambilan sampel gema | 55 kali/dtk |
| Rentang pengukuran | 6m |
| Akurasi pengukuran | ±1mm |
| Sumber Daya listrik | 24VDC,220VAC (opsional) |
| Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
| Suhu proses | -40~130℃ |
| Tekanan proses | -0.1~2.0MPa |
| Koneksi prosedur | Flange, Tapak (opsional) |
| Tingkat perlindungan | IP67 |
| Kelas bukti ledakan | Exia II CT6 Ga |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna!

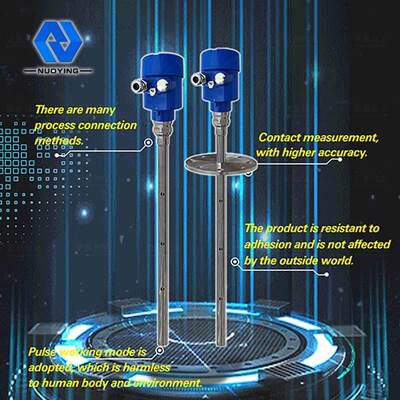

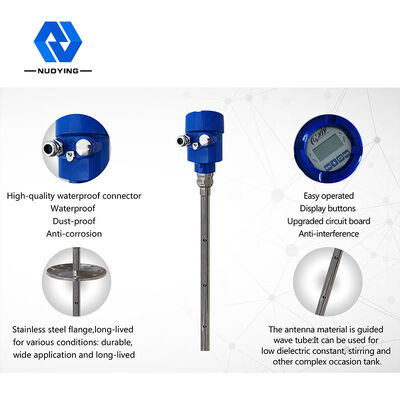

NYRD704 1.8GHz Fitur Desain Pengukur Level Radar Gelombang Terpandu
1. Menggunakan mode kerja pulsa, produk memiliki daya emisi yang sangat rendah, dan dapat dipasang di berbagai wadah logam dan non-logam, tanpa membahayakan tubuh manusia dan lingkungan.
2. Berbagai metode koneksi proses dan jenis komponen deteksi membuat pengukur level radar gelombang terpandu seri 70X cocok untuk berbagai kondisi dan aplikasi kerja yang kompleks.Seperti: suhu tinggi, tekanan tinggi dan media konstanta dielektrik rendah.
3. Pengukur level radar gelombang terpandu mengadopsi teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan gema Echo Discovery yang unik, pengukuran kontak, akurasi pengukuran tinggi, dan pengukuran yang lebih akurat.Pada saat yang sama, radar gelombang terpandu tahan terhadap adhesi dan tidak terpengaruh oleh lingkungan eksternal seperti suhu sedang dan adhesi.
NYRD704 1.8GHz Guided Wave Radar Level Meter Panduan Instalasi
Panduan pemasangan berikut cocok untuk probe kabel dan batang untuk pengukuran partikel padat dan cairan.Probe tabung koaksial hanya diterapkan pada benda cair.
NYRD704 1.8GHz Guided Wave Radar Level Meter Posisi Pemasangan
Cobalah untuk menjauh dari outlet dan inlet.
Meteran tidak boleh menyentuh dinding internal tangki untuk tangki logam dan tangki plastik.Jika itu adalah tangki logam, meteran level material tidak boleh dipasang di tengah tangki.
Diusulkan untuk menginstal pada 1/4 dari diameter silo.
Probe jenis kabel atau batang harus menjaga jarak dari dinding tangki tidak kurang dari 30cm.
Bagian bawah probe harus sekitar 30mm ke dasar tangki.
Probe harus menjaga jarak tidak kurang dari 200mm dari rintangan di dalam tangki.
Sensor dapat dipasang di bagian tengah tangki, jika bagian bawah wadah berbentuk kerucut, maka pengukuran dapat dilakukan di bagian bawah tangki.
