Detail produk:
|
| Rentang pengukuran: | 0,05-150m | Sumber Daya listrik: | 24VDC, 220VAC |
|---|---|---|---|
| Keluaran sinyal: | 4...20mA/HART/RS485/Modbus... | Tekanan Proses: | -0.1~2.0MPa |
| Koneksi proses: | Benang, braket, flensa, penjepit sanitasi (opsional) | Suhu Proses: | -40~+130℃，-40~+260℃（≥260℃ dapat disesuaikan） |
| Aplikasi tipikal: | Occasions with complex process conditions; Kejadian dengan kondisi proses yang kompleks; | ||
| Cahaya Tinggi: | Pengukur Level Radar Cair Presisi Tinggi,Pemancar Level Radar 20mA,Pemancar Tekanan Cair 80GHz |
||

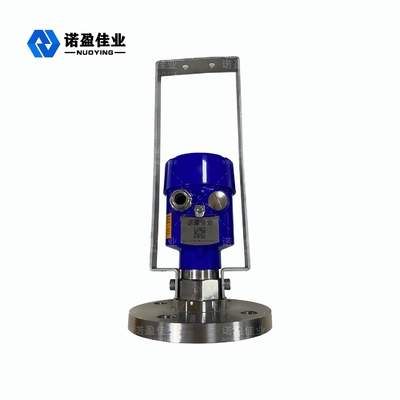

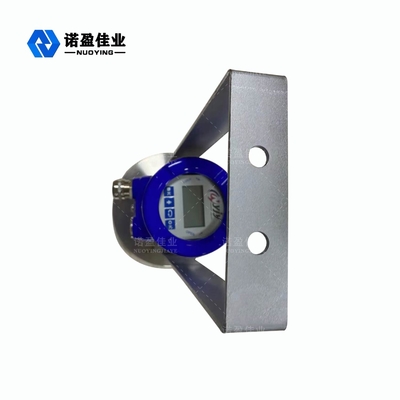

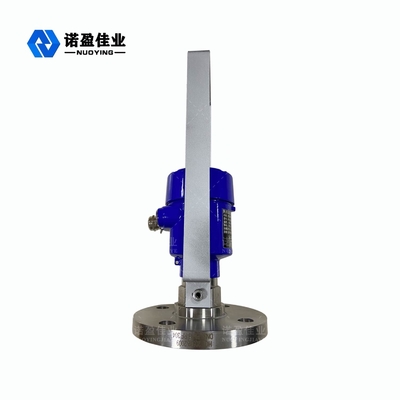

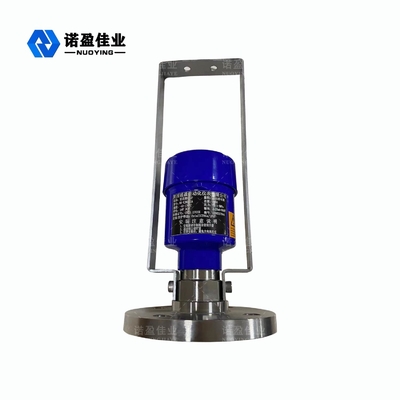

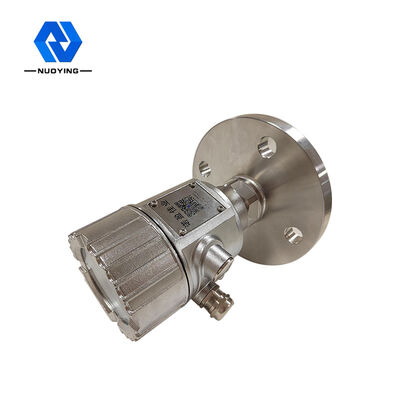

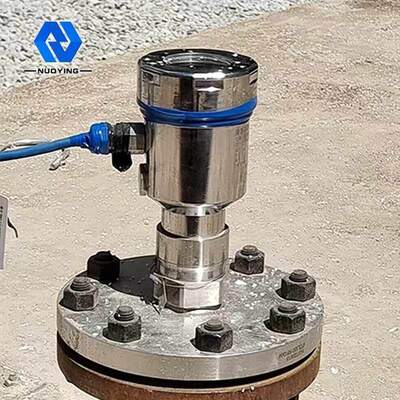

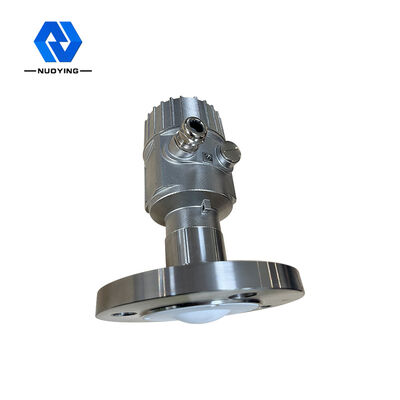

Pengukur Level Radar Cair Presisi Tinggi 80GHz NYRD900 4 - 20mA
Prinsip Kerja Pengukur Level Radar 80GHz NYRD900
Gelombang elektromagnetik gelombang milimeter : Gelombang elektromagnetik dalam domain frekuensi 30-300 GHz (panjang gelombang 1-10mm) biasanya disebut gelombang milimeter, terletak di rentang panjang gelombang yang tumpang tindih antara gelombang mikro dan gelombang inframerah jauh, sehingga memiliki karakteristik dua macam spektrum.Pita 76-81 GHz adalah wilayah yang paling sedikit dipahami dan diterapkan hingga saat ini.
Produk radar NYRD900 FMCW (juga dikenal sebagai radar gelombang sentimeter), karena pita gelombang milimeter dengan frekuensi lebih tinggi daripada radar ku band diadopsi, dalam deteksi target jarak jauh, lingkungan asap dan debu yang kuat, ia memiliki aplikasi penting dalam pencitraan jarak jauh dan multispektral pencitraan.Dan itu dapat mendeteksi target yang lebih kecil dan mencapai pemosisian yang lebih akurat daripada radar gelombang mikro, dengan resolusi lebih tinggi dan keamanan yang lebih kuat.
Fitur Desain Pengukur Level Radar NYRD900 80GHz
1. Kinerja transien yang baik: Berdasarkan chip RF gelombang milimeter COM yang dikembangkan sendiri.Ini adalah penelitian dan pengembangan independen, dan memiliki perangkat lunak independen, chip independen.
2. Sudut sinar kecil, ukuran antena kecil dan pemasangan mudah: semakin kecil sudut sinar, semakin kecil pengaruhnya pada proyek yang diukur, yang sangat meningkatkan keandalan dan akurasi pengukuran.
3. Energi rendah: Tidak mudah menghancurkan zat yang akan diuji.
4. Rentang pengukuran besar dan area buta kecil: Hasil yang baik juga dapat diperoleh untuk pengukuran kaleng kecil.
5. Daya tembus yang kuat: Dapat digunakan untuk mendeteksi struktur internal material.
Parameter Teknis Pengukur Level Radar 80GHz NYRD900
| Aplikasi tipikal |
1. Sudut emisi gelombang elektromagnetik kurang dari 3 derajat, cocok untuk ruang sempit atau pengukuran tabung pandu gelombang; 2. Cocok untuk tangki besar (150m) dan tangki kecil (area buta kecil); 3. Presisi tinggi dan pengukuran tingkat sanitasi yang tinggi; 4. Acara dengan kondisi proses yang kompleks (pencampuran, batang pemanas, tangga, atap apung, debu kuat, uap kuat, dll.) |
| Frekuensi transmisi | 76Hz-81Hz, lebar frekuensi pemindaian FM 5GHz |

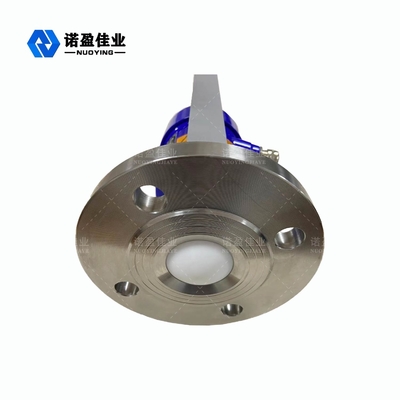

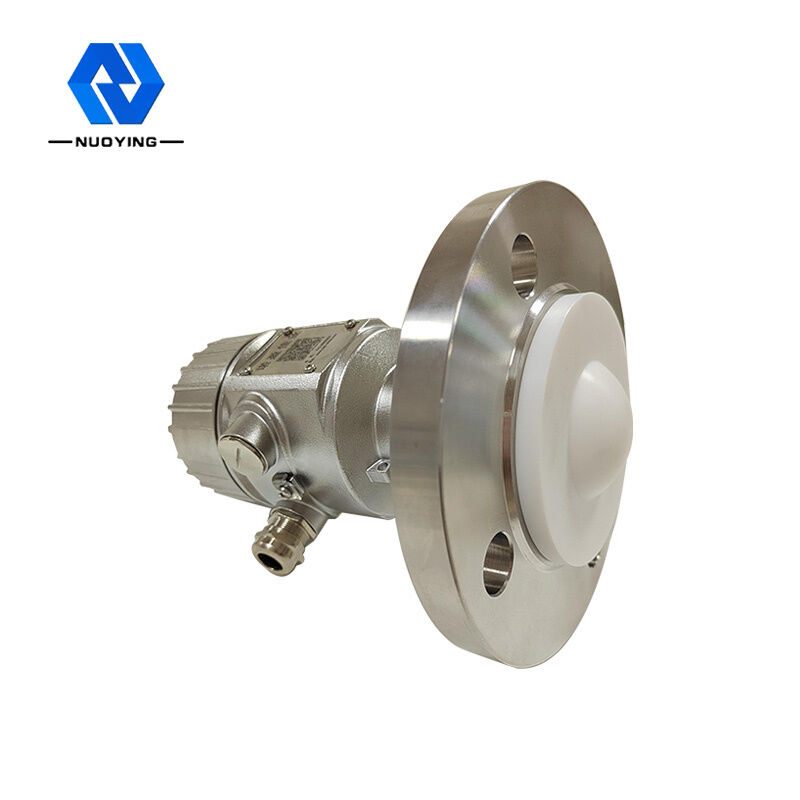

| Bentuk antena | Antena lensa, antena lensa antiseptik |
| bahan antena | PTFE, 304 PTFE |
| Rentang pengukuran | 0,08-150m |
| Akurasi pengukuran | 0,05% -0,1%FS |
| Sumber Daya listrik | 24VDC, 220VAC |
| Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
| Suhu proses | -40~+130℃,-40~+260℃(≥260℃ dapat disesuaikan) |
| Tekanan proses | -0.1~2.0MPa |
| Koneksi proses | Benang, braket, flensa, penjepit sanitasi (opsional) |
| Tingkat perlindungan | IP65, IP67, IP68 (opsional) |
| Kelas tahan ledakan | Exia II CT6 Ga, Exd II CT6 Gb |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
