Detail produk:
|
| Aplikasi tipikal: | Berbagai cairan korosif | bahan antena: | PTFE |
|---|---|---|---|
| Rentang pengukuran: | 10m | Koneksi proses: | Benang, Flensa (opsional) |
| Suhu Proses: | -40~+130℃ | Tekanan Proses: | -0.1~0.3MPa |
| Sumber Daya listrik: | 24VDC (Dua baris, empat baris) | Ketepatan: | 0,1%F.S |
| Cahaya Tinggi: | Pengukur Level Cairan Radar,Pemancar Level Radar Tipe Batang,Sensor Level Cairan Radar 26GHz |
||

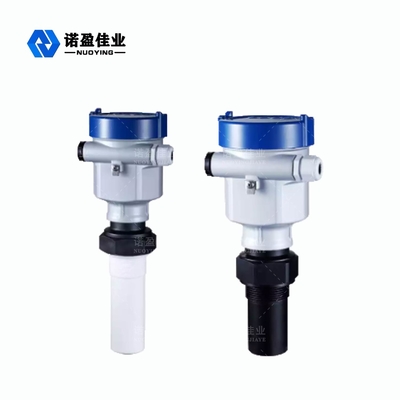

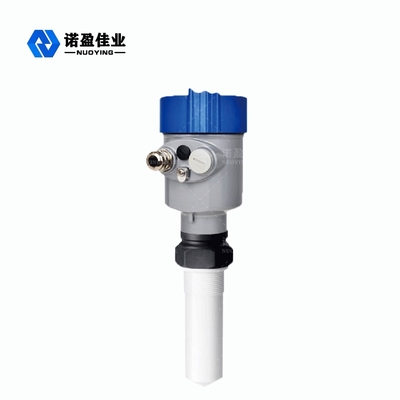

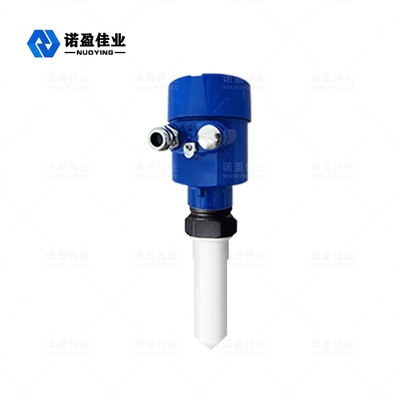

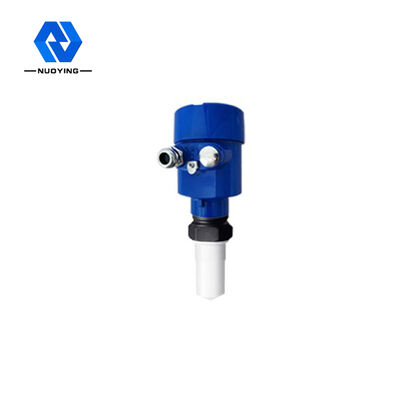

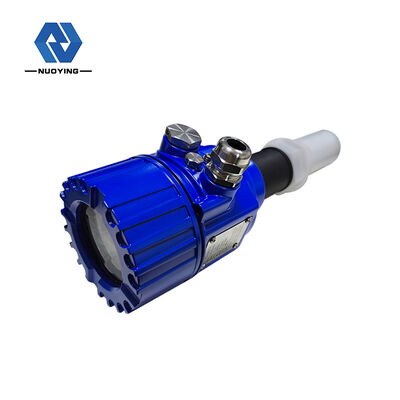

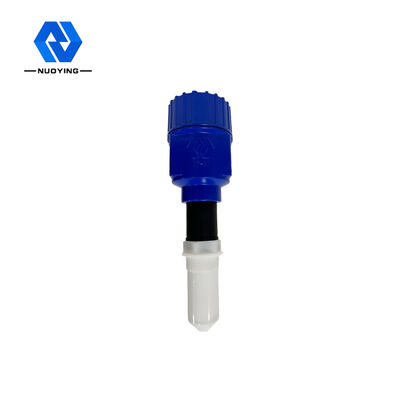

NYRD805 Rod Type Liquid Radar Level Meter Dengan Antena PTFE 26GHz
Prinsip Kerja Pengukur Level Radar 26GHz NYRD805
Radar level meter Sensor seri NYRD80X adalah alat pengukur level radar frekuensi tinggi 26GHz dengan jarak pengukuran maksimum 80m.Antena lebih dioptimalkan, dan mikroprosesor cepat yang baru dapat melakukan analisis dan pemrosesan sinyal tingkat yang lebih tinggi, membuat instrumen dapat digunakan dalam ketel reaksi, nampan padat, dan beberapa kondisi pengukuran yang kompleks.
Antena posisi objek radar memancarkan pulsa gelombang mikro sempit yang ditransmisikan ke bawah melalui antena.Setelah gelombang pulsa menyentuh permukaan medium yang diukur, gelombang tersebut dipantulkan kembali dan diterima oleh sistem antena lagi.Sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level objek (Karena pulsa bergerak sangat cepat, waktu yang dibutuhkan gelombang elektromagnetik untuk mencapai targetnya dan memantul kembali ke penerima hampir seketika).
Parameter Teknis Pengukur Level Radar 26GHz NYRD805
| Aplikasi tipikal | Cair dengan proses sederhana |
| Model produk | NYRD801 |
| bahan antena | PTFE |
| Rentang pengukuran | 10m |
| Koneksi proses | Benang, flensa (opsional) |
| Suhu proses | -40~+130℃ |
| Tekanan proses | -0.1~0.3MPa |
| Sumber Daya listrik | 24VDC (Dua baris, empat baris) |
| Ketepatan | 0,1% FS |
| Tingkat perlindungan | IP67 |
| Kelas tahan ledakan | Exia II CT6 |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
Fitur Desain Pengukur Level Radar 26GHz NYRD805
1. Ukuran antena kecil, mudah dipasang;Radar non-kontak, tidak aus, tidak ada polusi.
2. Hampir tidak terpengaruh oleh korosi dan busa;Tidak terpengaruh oleh kepadatan sedang, perubahan suhu dan tekanan.
3. Lingkungan debu yang parah memiliki sedikit dampak pada pengoperasian pengukur tingkat frekuensi tinggi.
4. Panjang gelombang yang lebih pendek, refleksi yang lebih baik untuk permukaan padat yang miring.
5. Sudut sinar kecil dan energi terkonsentrasi.
6. Area buta pengukuran lebih kecil, dan hasil yang baik dapat dicapai untuk pengukuran tangki kecil.
7. Rasio signal-to-noise yang tinggi untuk kinerja yang lebih baik bahkan dalam kondisi yang berfluktuasi.
8. Frekuensi tinggi, pilihan terbaik untuk mengukur media konstanta dielektrik padat dan rendah.
Bidang Aplikasi Pengukur Level Radar 26GHz NYRD805
1. Pembangkit listrik: Waduk, pompa silo, sendok uap, penyimpanan abu, tangki minyak, dll.
2. Ladang Minyak: Tangki penyimpanan minyak mentah, tangki penyimpanan minyak sulingan, pemisah tiga fase, tangki pengendapan, tangki limbah, tangki lumpur pengeboran, dll.
3. Kimia: Menara penyulingan minyak mentah, silo bahan baku, silo menengah, tangki reaksi, tangki amonia, tangki penyimpanan aspal, dll.
4. Metalurgi: silo bahan baku, silo bahan pembantu, tangki penyangga sel elektrolitik, dll.
5. Sumber Daya Air: Kanal, waduk, irigasi lahan pertanian, pemantauan ketinggian air sungai, peringatan banjir bandang, banjir perkotaan, dll.
6. Bahan makanan: Pabrik jus, pabrik susu, tangki penyimpanan gula mentah, tangki penyimpanan pasta tomat, tangki penyimpanan tempat pembuatan bir, dll.
7. Farmasi: tangki penyimpanan farmasi Cina, pemisah, tangki fermentasi, dll.
8. Pengolahan air: Waduk, tangki septik, tangki pengolahan air, tangki sedimentasi, sumur dalam, jaringan air minum, dll.
9. Kertas: silo bahan baku, menara penyimpanan, drum pengering, silo penyimpanan bahan kimia, dll.
10.Lainnya: Tambang, tambang batu bara, perlindungan lingkungan, pembuatan kapal dan industri lainnya.
