Detail produk:
|
Rentang pengukuran: | 0~6m,0~25m | Sumber Daya listrik: | 24VDC |
---|---|---|---|
Bahan: | 304,316L (opsional) | Koneksi proses: | Flensa (opsional), Bergelang |
Kelas Perlindungan: | Instrumen tampilan IP67, IP67 | Suhu Operasional: | -40~130℃,-40~250℃ |
Keluaran sinyal: | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) | Tekanan Proses: | Tekanan atmosfer, -0,1-4MPa, -1~40BAR |
Cahaya Tinggi: | Pengukur Level Magnetostriktif 25m,Pengukur Level Magnetostriktif IP67,pemancar level tipe magnetik 25m |

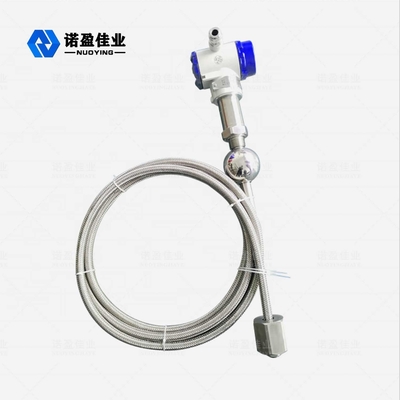

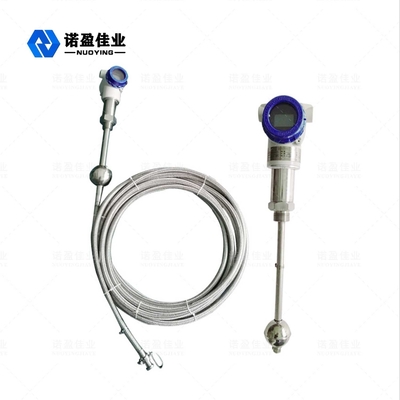

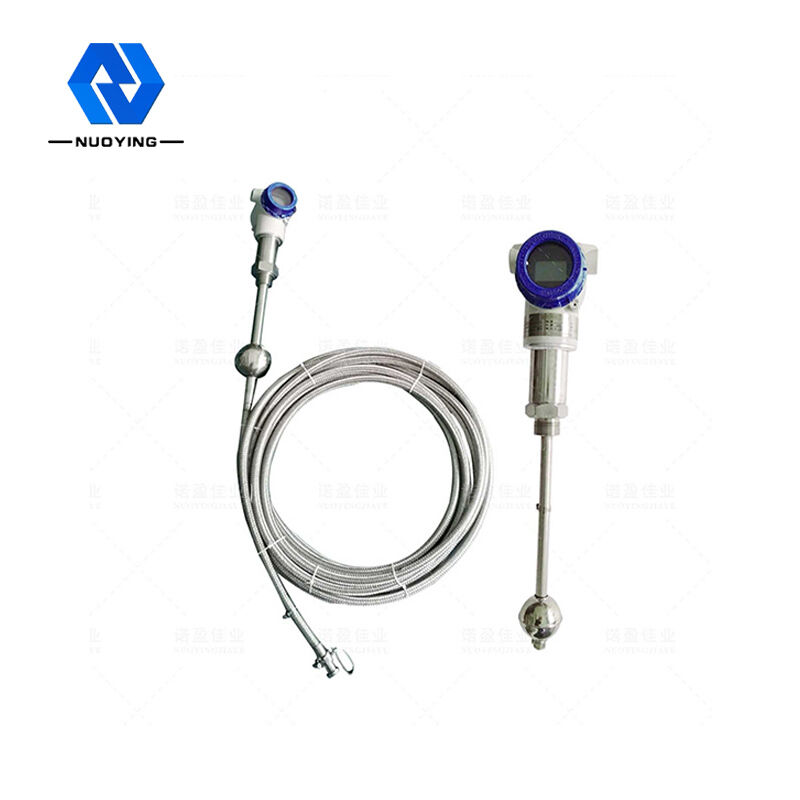

Pemancar Level Pengukur Level Magnetostriktif Ledakan-Bukti Pengukur Level Float
Pengukur Level Cairan Magnetostriktif
Cairan MagnetostriktifTingkat MeterPengoperasian Prinsip
Sensor level cairan magnetostriktif (selanjutnya disebut sensor, termasuk tipe umum dan tipe tahan api) digunakan untuk pengukuran level cairan dan antarmuka secara terus menerus.Selain itu, sensor level cairan magnetostrictive juga banyak digunakan di berbagai bidang, termasuk pengukuran industri dan kontrol level cairan di berbagai tangki cairan seperti minyak bumi, penyimpanan bahan baku kimia, proses industri, biokimia, obat-obatan, makanan dan minuman, tangki pertanian manajemen dan penyimpanan bawah tanah pompa bensin, ketinggian air bendungan, pemantauan ketinggian air waduk dan pengolahan limbah, dll.
Pengukur level magnetostriktif terdiri dari tiga bagian: batang probe, unit sirkuit, dan pelampung.Untuk mengukur, unit rangkaian menghasilkan pulsa arus yang mengalir ke bawah garis magnetostriktif dan menghasilkan medan magnet melingkar.Sebuah pelampung diatur di luar batang probe, dan pelampung bergerak ke atas dan ke bawah di sepanjang batang probe dengan perubahan level cairan.Pelampung menghasilkan medan magnet pada saat yang sama karena dilengkapi dengan satu set magnet permanen.Ketika medan magnet saat ini bertemu dengan medan magnet float, itu menghasilkan pulsa "memutar" atau "kembali".Perbedaan waktu antara pulsa "kembali" dan pulsa saat ini diubah menjadi sinyal pulsa untuk menghitung posisi sebenarnya dari float dan mengukur level cairan.
Cairan MagnetostriktifTingkatMeterParameter Teknis
Aplikasi | tingkat cair |
Jarak pengukuran |
Penyelidikan: 0-50 ~ 6000mm Kabel: 25m |
Ketepatan | ± 0,5mm |
Sumber Daya listrik | 24VDC ±10% |
Keluaran sinyal | 4~20mA / Hart / RS485 |
Bekerja saat ini | 4~20mA;20.4mA |
karakteristik beban | ketika keluaran saat ini, resistansi beban maksimum 600 Q keluaran tegangan, resistansi beban maksimum 2mA |
Suhu proses | -40〜130 °C, -40〜250 °C |
Suhu sekitar | -40〜80 °C |
Efek suhu | ±0,5 °C |
Tekanan proses | - 0.1 ~ 4.0MPa |
Resolusi | ±lmm |
Waktu merespon | 0,2 mdtk |
bahan batang | 304/316L (opsional) |
Koneksi proses | Benang, flensa, Dukungan pemasangan (opsional) |
Tampilan situs | LCD (opsional) |
Bahan perumahan | baja tahan karat / aluminium (opsional) |
Tingkat perlindungan | IP67 |
Kelas bukti ledakan | Exia IICT6 (opsional) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Cairan Magnetostriktif Tingkat MeterFitur desain
