Detail produk:
|
| Rentang pengukuran: | 30m | Jenis antena: | tipe suhu tinggi |
|---|---|---|---|
| materi kasus: | Kasing Baja Tahan Karat | Koneksi proses: | Ulir sekrup, Flange (opsional), |
| Frekuensi: | 100MHZ-1.8GHZ | Suhu Operasional: | -40~250℃ |
| Keluaran sinyal: | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) | Tekanan Proses: | -0,1-4MPa, -1~40BAR |
| Cahaya Tinggi: | Pemancar Level Radar Gelombang Terpandu 22,5mA,Radar Sensor Level Air 1 |
||

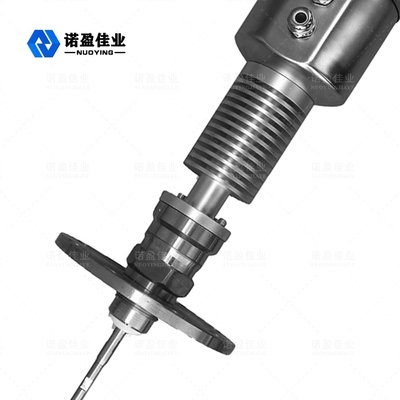

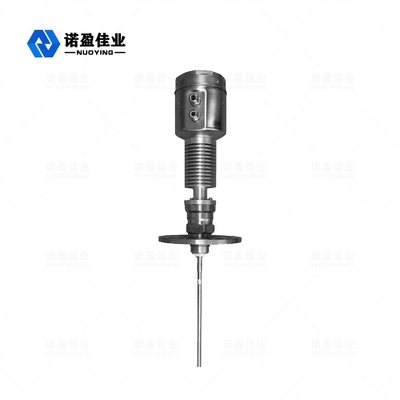

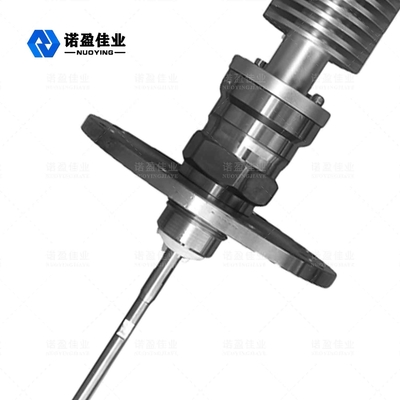

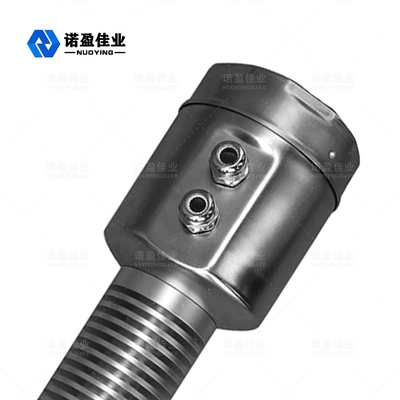

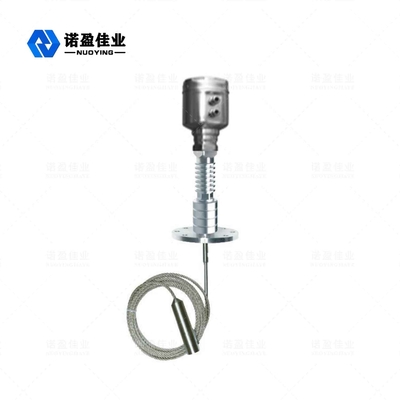

NYRD705 (Baja Tahan Karat) Gelombang Terpandu 1,8 GHz Radar Tingkat Meter
NYRD705 Stainless Steel Suhu tinggi dan tipe tekanan 1.8GHz Pemancar Level Meter Level Radar Gelombang Terpandu
Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.
Radar Tingkat MeterParameter Teknis
| Parameter |
Frekuensi: 100MHZ-1.8GHZ Rentang pengukuran:-kabel: 0-30m;batang, koaksial: 0-6m Pengulangan: ± 3mm Resolusi: 1mm Pengambilan sampel: echo 55 sampel / dtk Kecepatan respons: 0.2S (tergantung penggunaan sebenarnya) Sinyal arus keluaran: 4-20mA Akurasi: <0,1% |
| Antarmuka Komunikasi | protokol komunikasi HART |
| Koneksi proses |
G1-1/2 Flange DN50, DN80, DN100, DN150 |
| Tekanan proses | -1 ~ 40bar |
| Kekuatan |
Daya: 24VDC (± 10%), tegangan riak: 1Vpp Konsumsi daya: maks 22,5mA |
| Keadaan lingkungan | suhu -40 ~ +80 |
| Kelas perlindungan perumahan | IP68 |
| Tingkat ledakan | EXiaIICT6 |
| Catu daya instrumentasi dan koneksi kabel keluaran sinyal |
Berbagi kabel berpelindung dua inti Entri kabel: 2 M20 × 1,5 (diameter kabel 5 - 9mm) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
mengukurelemen Rmarah
Simbol explabangsa:
H---- Rentang pengukuran
L---- Jarak tangki kosong
B---- Area buta di atas
E---- Jarak minimum antara probe dan dinding tangki
Area buta mengacu pada jarak minimum antara tingkat tertinggi permukaan material dan titik referensi pengukuran.
Area buta bawah mengacu pada jarak dekat bagian bawah kabel yang tidak dapat diukur dengan tepat.
Jarak efektif adalah jarak antara area blind atas dan area blind bawah.
Catatan:Hanya ketika level material berada di antara area buta atas dan bawah, pengukuran level material yang andal dapat dijamin.
Petunjuk pemasangan
Panduan pemasangan berikut ini cocok untuk probe kabel dan batang untuk pengukuran partikel padat dan cairan.Probe tabung koaksial hanya diterapkan pada benda cair.
Posisi pemasangan:
Cobalah untuk menjauh dari outlet dan inlet.
Meteran tidak boleh menyentuh dinding internal tangki untuk tangki logam dan tangki plastik.Jika itu adalah tangki logam, meteran level material tidak boleh dipasang di tengah tangki.
Diusulkan untuk memasang pada 1/4 dari diameter silo.
Probe jenis kabel atau batang harus menjaga jarak dari dinding tangki tidak kurang dari 30cm.
Bagian bawah probe harus sekitar 30mm ke dasar tangki.
Probe harus menjaga jarak tidak kurang dari 200mm dari rintangan di dalam tangki.
Sensor dapat dipasang di bagian tengah tangki, jika bagian bawah wadah berbentuk kerucut, maka pengukuran dapat dilakukan ke bagian bawah tangki.
Gambar di sebelah kanan menunjukkan diagram pemasangan radar tipe batang, terutama digunakan untuk pengukuran ketinggian cairan.
Radar Tingkat Metersambungan listrik
Tegangan suplai
(4 ~ 20)mA/HART(Dua kawat)
Catu daya dan sinyal arus keluaran berbagi kabel berpelindung dua inti.Lihat data teknis untuk rentang tegangan suplai tertentu.Untuk tipe yang secara intrinsik aman, penghalang keamanan harus ditambahkan antara catu daya dan instrumen.
(4~20)mA/HART(Empat kawat)
Catu daya dan sinyal arus dipisahkan, dan masing-masing menggunakan kabel berpelindung dua inti.Lihat data teknis untuk rentang tegangan suplai tertentu.
RS485/Modbus
Catu daya dan sinyal Modbus dipisahkan, dan masing-masing menggunakan kabel berpelindung dua inti.Untuk rentang tegangan suplai tertentu, lihat data teknis.
