Detail produk:
|
| Rentang pengukuran: | 30m | Jenis antena: | antena kabel |
|---|---|---|---|
| bahan antena: | 304.316L (opsional) | Metode pemasangan: | pemasangan flensa atau pemasangan ulir |
| Kelas Perlindungan: | Instrumen tampilan IP67, IP67 | Suhu Operasional: | -40~130℃，-40~250℃ |
| Keluaran sinyal: | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) | Tekanan Proses: | -0,1-4MPa, -1~40BAR |
| Cahaya Tinggi: | Pemancar Tingkat Radar IP67 GWR,Pemancar Tingkat Radar 316L GWR,sensor tingkat radar berpemandu IP67 |
||

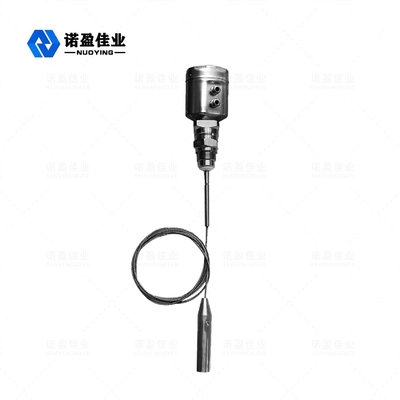

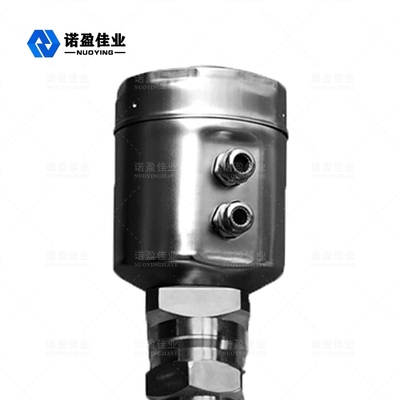

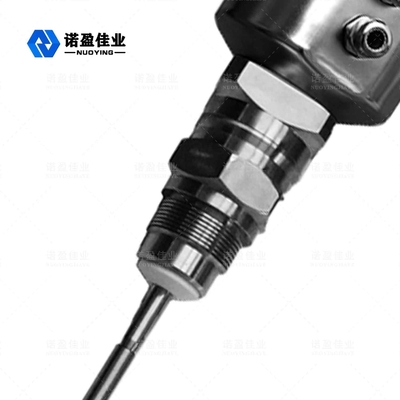

NYRD701 (Baja Tahan Karat) Gelombang Terpandu 1,8 GHz Radar Tingkat Meter
Keuntungan teknis pengukur level radar gelombang terpandu: pengukur level radar untuk pengukuran level kontinu cairan, partikel dan bubur.Pengukuran pengukur level radar tidak terpengaruh oleh perubahan sedang, perubahan suhu, gas inert dan uap, debu, busa, dll. Keakuratan pengukur level radar adalah 1mm, jangkauannya 30 meter, suhu tinggi 250 derajat, Tekanan tinggi 40 kg, pengukur level radar cocok untuk area bahaya ledakan.
Pengukur level radar gelombang terpandu adalah sejenis pengukur level berdasarkan prinsip TDR.Pulsa elektromagnetik pengukur level bergerak dengan kecepatan cahaya di sepanjang kabel atau probe.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa dalam periode waktu itu, dan ketinggian level cairan dihitung.
Radar Tingkat MeterParameter Teknis
| Parameter |
Frekuensi: 100MHZ-1.8GHZ |
| Antarmuka Komunikasi | protokol komunikasi HART |
| Koneksi proses |
G1-1/2 |
| Tekanan proses | -1 ~ 40bar |
| Kekuatan |
Daya: 24VDC (± 10%), tegangan riak: 1Vpp |
| Keadaan lingkungan | suhu -40 ~ +80 |
| Kelas perlindungan perumahan | IP68 |
| Tingkat ledakan | EXiaIICT6 |
| Catu daya instrumentasi dan koneksi kabel keluaran sinyal |
Berbagi kabel berpelindung dua inti |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterPengoperasian Prinsip
Guided Wave Radar adalah jenis alat ukur yang didasarkan pada prinsip perjalanan waktu.Gelombang radar bergerak dengan kecepatan cahaya, dan waktu berjalannya dapat diubah menjadi sinyal level oleh komponen elektronik.Probe memancarkan pulsa frekuensi tinggi yang menyebar di sepanjang kabel, dan pulsa dipantulkan kembali ketika mereka bertemu permukaan material dan diterima oleh penerima di dalam meteran.Sinyal jarak kemudian diubah menjadi sinyal level.
Memasukkan
Sinyal pulsa yang dipantulkan dilakukan sepanjang kabel kembali ke sirkuit elektronik meteran, dan mikroprosesor memproses sinyal ini untuk mengidentifikasi gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material.Pengenalan sinyal gema yang benar dilakukan oleh perangkat lunak cerdas.Jarak D ke permukaan material sebanding dengan perjalanan waktu T dari pulsa:
D=C×T/2
di mana C adalah kecepatan cahaya
Karena jarak E dari tangki kosong diketahui, level L adalah:
L=ED
Keluaran
Atur sesuai dengan tinggi tangki kosong E (= titik nol), tinggi tangki penuh F (= skala penuh) dan beberapa parameter aplikasi.Parameter aplikasi akan secara otomatis membuat instrumen beradaptasi dengan lingkungan pengukuran, sesuai dengan output 4 ~ 20mA.
Radar Tingkat MeterFitur desain
Radar Tingkat MeterJarak Pengukuran
Tabel berikut mencantumkan hubungan antara kategori yang berbeda dari media yang diukur dan jarak pengukuran.
| Indeks Sedang | DK(ε) | Partikel Padat | Cairan | Rentang pengukuran |
| 1 | 1.4…1.6 | Gas kondensasi, misalnya N2CO2 | 3m (Hanya mengacu pada probe batang koaksial) | |
| 2 | 1.6…1.9 |
Partikel sabuk plastik |
Gas minyak cair, misalnya propana |
25m |
| 3 | 1.9…2.5 | Semen biasa, Plester | Mineral minyak, Bahan Bakar | 30m |
| 4 | 2.5…4 |
Sereal, Biji |
Benzena, Stirena, Toluena |
30m |
| 5 | 4…7 |
Batu basah, bijih |
- Klorobenzena, kloroform |
30m |
| 6 | >7 |
- Serbuk logam |
- Cairan berair |
30m |
