Detail produk:
|
| Rentang pengukuran: | 6m | Sumber Daya listrik: | 24VDC (±Daya 30%) |
|---|---|---|---|
| Jenis antena: | Antena tabung pemandu gelombang | Koneksi proses: | Ulir sekrup, Flange (opsional), |
| Kelas Perlindungan: | Instrumen tampilan IP67, IP67 | Suhu Operasional: | -40~130℃ |
| Keluaran sinyal: | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) | Tekanan Proses: | -10~40bar |

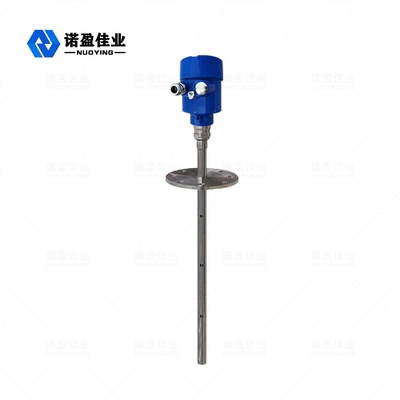

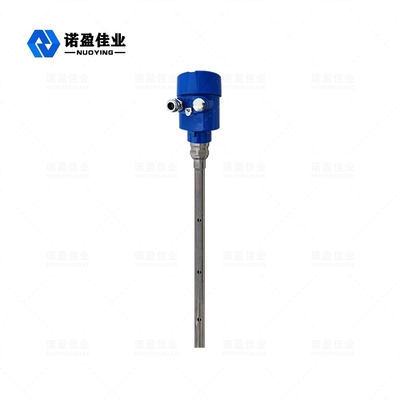

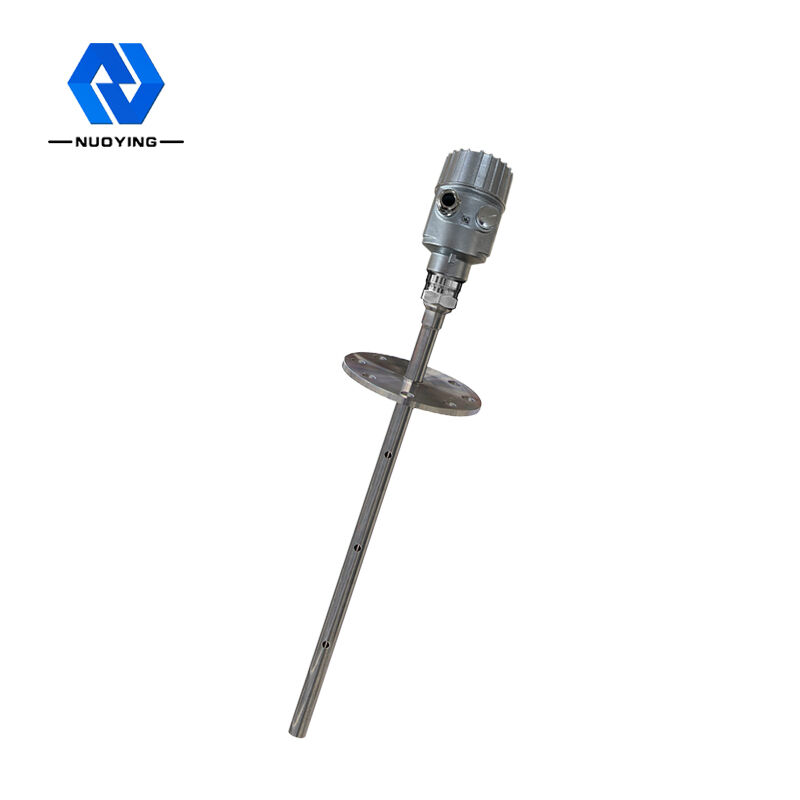

NYRD704Gelombang Terpandu 1.8GHz Radar Tingkat Meter
Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.
Radar Tingkat MeterParameter Teknis
| Aplikasi tipikal | Cairan, bubuk, partikel padat, media korosif |
| bahan antena | Kabel fleksibel/304/PTFE (opsional) |
| Rentang pengukuran | 6 m |
| Ketepatan | ±1mm |
| Sumber Daya listrik | 24 VDC (Dua-kawat, Empat-kawat) |
| Suhu sedang | -40～+130℃,-40～+250℃ |
| Tekanan | -0.1～4.0MPa |
| Koneksi proses | Benang, Flensa (opsional) |
| Kelas perlindungan | IP67 |
| Kelas tahan ledakan | ExiaⅡCT6 (opsional) |
| Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterPengoperasian Prinsip
Pulsa gelombang mikro frekuensi tinggi yang dipancarkan oleh radar gelombang terpandu menyebar di sepanjang komponen deteksi (kabel baja atau batang baja), dan ketika bertemu dengan media yang diukur, karena perubahan konstanta dielektrik yang tiba-tiba, itu menyebabkan refleksi, dan sebagian energi pulsa dipantulkan kembali.Interval waktu antara pulsa yang ditransmisikan dan pulsa yang dipantulkan sebanding dengan jarak medium yang diukur.

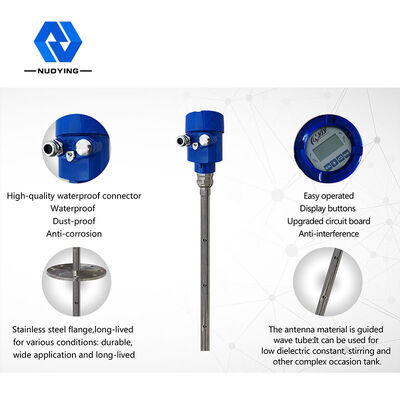

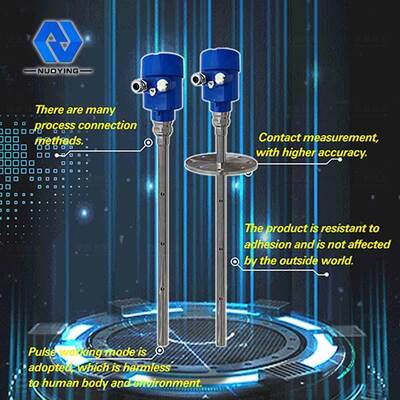

Radar Tingkat MeterFitur desain
Pengukur level radar gelombang terpandu mengadopsi teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan gema Echo Discovery yang unik, pengukuran kontak, akurasi pengukuran tinggi, dan pengukuran yang lebih akurat.Pada saat yang sama, radar gelombang terpandu tahan terhadap adhesi dan tidak terpengaruh oleh lingkungan eksternal seperti suhu sedang dan adhesi.
Berbagai metode koneksi proses dan jenis komponen deteksi membuat pengukur level radar gelombang terpandu seri 70X cocok untuk berbagai kondisi dan aplikasi kerja yang kompleks.Seperti: suhu tinggi, tekanan tinggi dan media konstanta dielektrik kecil.
Menggunakan mode kerja pulsa, produk memiliki daya emisi yang sangat rendah, dan dapat dipasang di berbagai logam dan non-logam
wadah tanpa membahayakan tubuh manusia dan lingkungan.
Radar Tingkat Metersambungan listrik
Tegangan suplai
(4 ~ 20)mA/HART(Dua kawat)
Catu daya dan sinyal arus keluaran berbagi kabel berpelindung dua inti.Lihat data teknis untuk rentang tegangan suplai tertentu.Untuk tipe yang secara intrinsik aman, penghalang keamanan harus ditambahkan antara catu daya dan instrumen.
(4~20)mA/HART(Empat kawat)
Catu daya dan sinyal arus dipisahkan, dan masing-masing menggunakan kabel berpelindung dua inti.Lihat data teknis untuk rentang tegangan suplai tertentu.
RS485/Modbus
Catu daya dan sinyal Modbus dipisahkan, dan masing-masing menggunakan kabel berpelindung dua inti.Untuk rentang tegangan suplai tertentu, lihat data teknis.
Metode koneksi
