Detail produk:
|
Aplikasi: | Suhu, tekanan, dan cairan yang sedikit korosif | Jarak pengukuran: | 30m |
---|---|---|---|
bahan antena: | 316L | Ketepatan: | ±3mm |
Suhu sedang: | -40C—250℃ | Tekanan Proses: | -0.1 4.OMPa |
Sumber Daya listrik: | 24VDC (dua baris, empat baris) | Koneksi proses: | Dukungan, Flange |

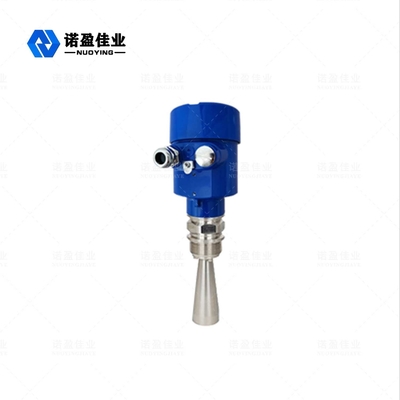

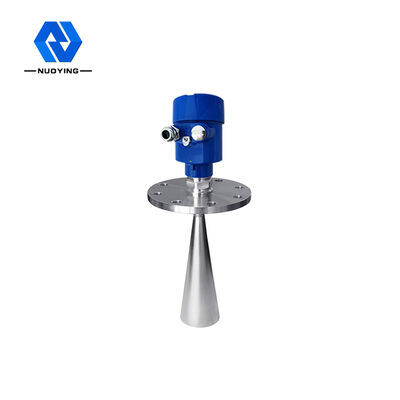

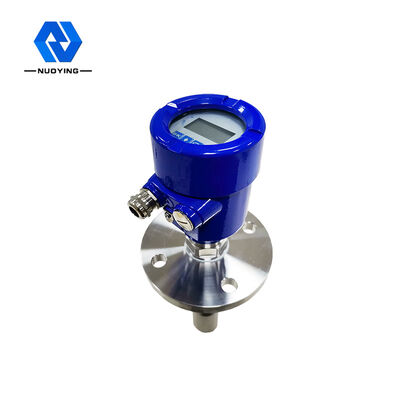

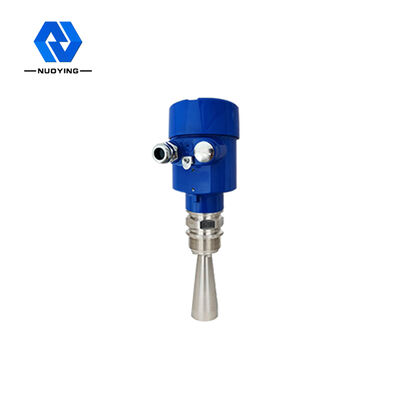

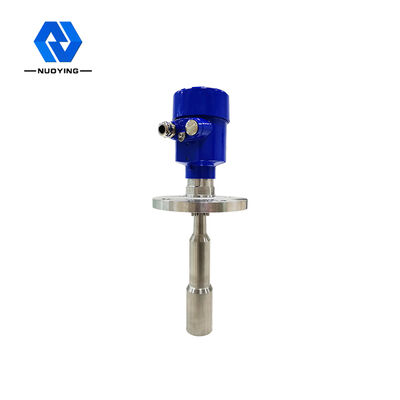

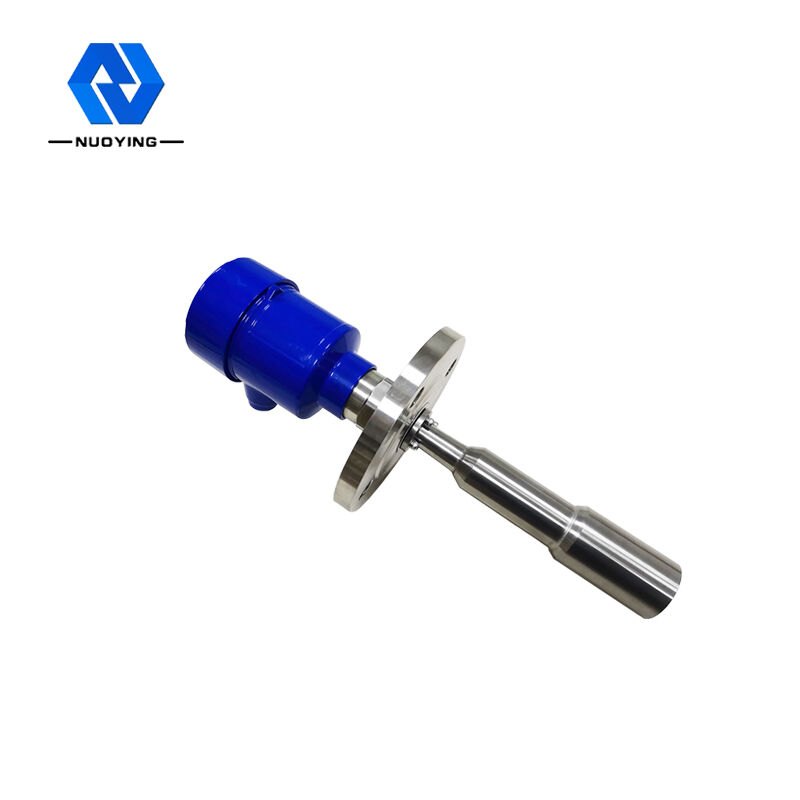

Pemancar Tingkat Radar 26GHz NYRD-806
Pemancar Tingkat RadarPerkenalan produk
Sensor level radar NYR D80X series adalah alat pengukur level radar frekuensi tinggi 26Hz dengan jarak pengukuran maksimum 80 meter.Antena lebih dioptimalkan, dan mikroprosesor cepat yang baru dapat melakukan pemrosesan analisis sinyal tingkat yang lebih tinggi sehingga instrumen dapat digunakan untuk beberapa kondisi pengukuran yang kompleks seperti ketel reaksi, penyimpanan padat.
Pemancar Tingkat RadarParameter teknis
Model | NYRD-806 |
Aplikasi | Suhu, tekanan, dan cairan yang sedikit korosif |
Jarak pengukuran | 30m |
bahan antena | 316L |
Ketepatan | ±3mm |
Suhu sedang | 40C—250℃ |
Tekanan proses | 0.1 4.OMPa |
Sumber Daya listrik | 24VDC (dua baris, empat baris) |
Koneksi proses | Dukungan, Flensa |
Tingkat perlindungan | IP67 |
Rentang frekuensi | 26GHz |
Kelas tahan ledakan | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
Keluaran sinyal | 4... 20mA/HART (dua / empat) RS485/Modbus... |
Nomor aktor | Suhu proses |
NYRD | 1 -40 +100 °C |
Model produk | 2 -40 +130 °C |
805 kisaran 10m | 3 -40 +250 °C |
806 rentang30m | 4 -40 +400 °C |
807 rentang20m | Y Jenis Kustom Khusus |
808 rentang70m | Tekanan proses |
809 rentang35m | 1 -0.1 +0.3MPa |
810 rentang80m | 2 -0.1 +2.0MPa |
-86 rentang20m | 3 -0.1~+4.0MPa |
-87 rentang35m | Y Jenis Kustom Khusus |
-SL range30m,80m | penyegelan |
- Rentang PB40m | Y Viton |
-rentang SD40m | K Kalrez |
-TJ range40m | Y Jenis Kustom Khusus |
Antena/Ukuran/Bahan | Bahan cangkang/Perlindungan |
Antena Batter / klakson tertutup / PTFE | Aluminium/IP67 |
B Antena terompet / 46mm / 316L | D Aluminium (Ruang ganda) /IP67 S SS 304/IP68 |
C Antena terompet / 76mm / 316L | Y Jenis Kustom Khusus |
D Antena terompet / 96mm / 316L | Kelas tahan ledakan |
Antena terompet E 121mm/316L | Standar P |
Antena Kemiringan F / 242mm 316L | L Exia IICT6 |
P Antena datar / PTFE | G Exd[ia] IICT6 |
S Droplet Antena / PTFE | Y Jenis Kustom Khusus |
Antena batang R / tanduk tertutup / PFA | Antarmuka Listrik |
Y Jenis Kustom Khusus | M M20X1.5 |
Pengendalian proses | N 1/2〃NPT |
Koneksi Utas: G1%A | Y Jenis Kustom Khusus |
Koneksi Flensa B: DN50 | Menampilkan |
Koneksi Flensa C: DN80 | Sabuk |
Koneksi D Flange: DN100 | X Tanpa |
Koneksi E Flange: DN 150 | Rang (Satuan: cm) |
F Sambungan flensa universal | x |
G Clamping instalasi | |
Pemasangan Stent H | |
Y Jenis Kustom Khusus | |
Output/Supply Power | |
2 4~20mA/24VDC dua kabel | |
3 4~20mA/24VDC/Hart dua kawat | |
4 4〜20mA/220VAC/Hart empat kawat | |
5 RS485/Modbus |
Catatan: disesuaikan sesuai permintaan
Pemancar Tingkat RadarPrinsip operasi
Antena level radar memancarkan pulsa gelombang mikro yang sempit dan mengirimkannya ke bawah melalui antena.Setelah pulsa menyentuh permukaan medium yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi, mentransmisikan sinyal ke bagian sirkuit elektronik secara otomatis diubah menjadi sinyal posisi objek (karena kecepatan rambat pulsa sangat cepat, waktu yang diperlukan gelombang elektromagnetik untuk mencapai target dan dipantulkan kembali ke penerima hampir seketika.) Permukaan dasar pengukuran: Bagian bawah ulir atau penutup flensa
Catatan: Gunakan pengaturan waktu objek radar untuk memastikan bahwa level tertinggi tidak dapat memasuki area buta pengukuran (area D pada gambar)
Pemancar Tingkat RadarKarakteristik desain
