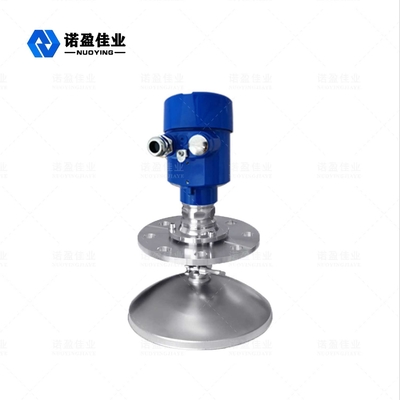

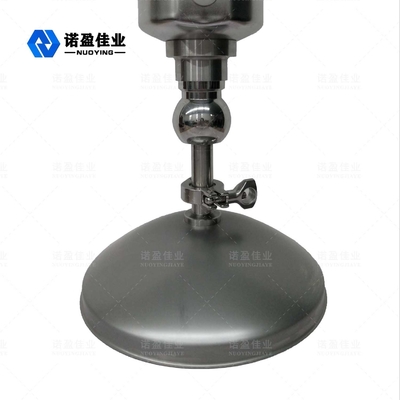

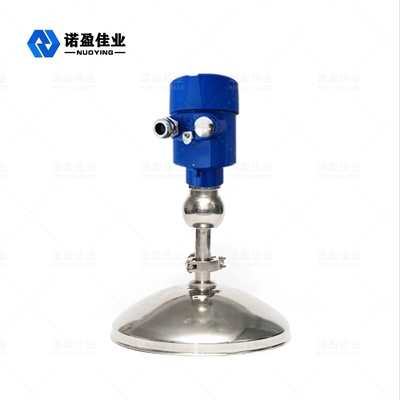

26GHz NYRD-810 Frekuensi Tinggi Meter Wave Radar Solid Level Sensor Dipandu Radar Acid Level Transmitter
NYRD-810 Ringkasan Produk
Deskripsi Produk
Radar level meter sensor seri NYRD80X adalah 26GHz frekuensi tinggi radar level measuring instrument dengan jarak pengukuran maksimum 80m. Antenna lebih dioptimalkan,dan mikroprosesor cepat baru dapat melakukan analisis sinyal kecepatan yang lebih tinggi dan pemrosesan, membuat instrumen dapat digunakan dalam ketel reaksi, solid bin dan beberapa kondisi pengukuran yang kompleks.
26GHz NYRD810 Radar Level Meter Prinsip Kerja
Antenna posisi objek radar memancarkan pulsa gelombang mikro sempit yang ditransmisikan ke bawah melalui antena.gelombang menyentuh permukaan media yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi.ditransmisikan ke bagian sirkuit elektronik dan secara otomatis dikonversi menjadi sinyal tingkat objek (Karena pulsa bergerak sangat cepat,waktu yang dibutuhkan gelombang elektromagnetik untuk mencapai target dan memantul kembali ke penerima hampir instan).
Data pengukuran: permukaan dasar spiral atau permukaan penyegelan flange.
Saat menggunakan timing tingkat radar, pastikan bahwa tingkat material tertinggi tidak dapat memasuki area buta pengukuran.
Parameter Produk
Aplikasi khas
Debu yang kuat, padatan besar
Bahan antena
PTFE
Jangkauan pengukuran
20m
Sambungan proses
Benang, flange (opsional)
Suhu proses
-40~+130°C
Tekanan proses
-0,1 ~ 0,3MPa
Sumber daya listrik
24VDC
Keakuratan
< 0,1% F.S.
Tingkat perlindungan
IP67
Dimensi struktur shell dari radar level meter (unit: mm)

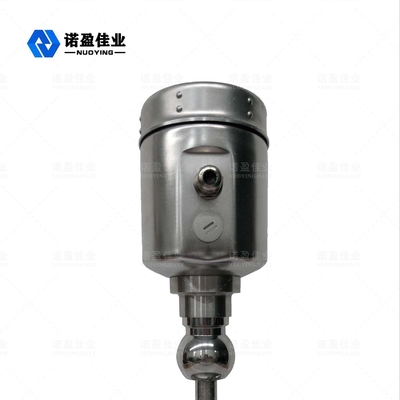

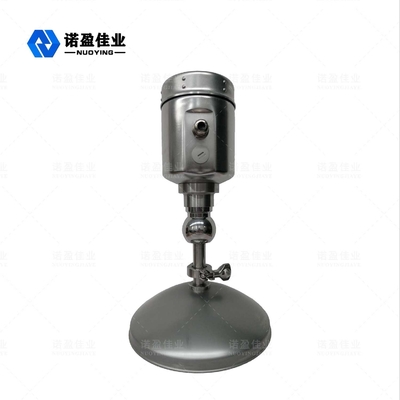

Ada dua jenis radar level meter: Salah satunya adalah cangkang aluminium tuang dan yang lainnya adalah kasus stainless steel. Desain yang disesuaikan dapat dibuat sesuai kebutuhan pelanggan dan kondisi situs.
