NYLL-CH Mete Panas Elektromagnetikr

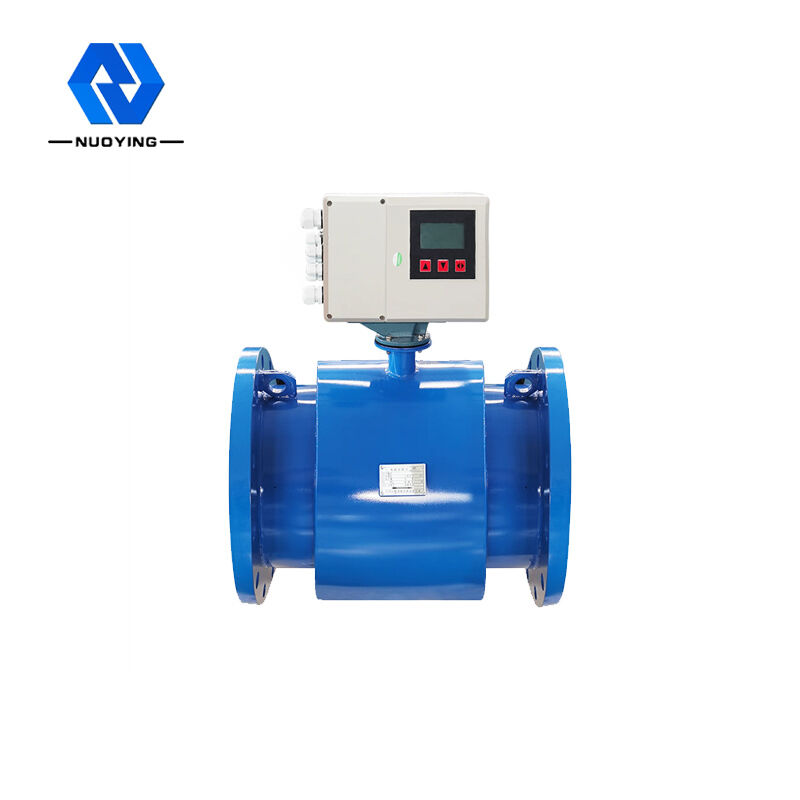

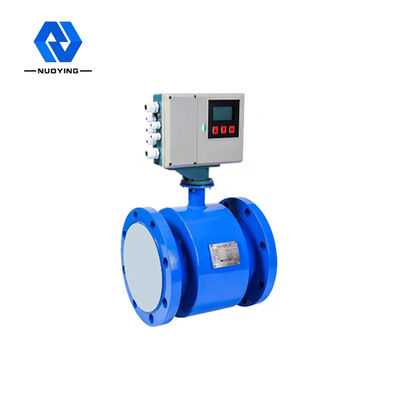

Meteran panas elektromagnetik NYLL-CH dirancang untuk aplikasi khusus stasiun pertukaran energi dan panas bangunan terdistribusi cerdas, yang dapat secara langsung mengukur aliran dan dingin dan panas.Ini tidak memerlukan total aliran tambahan dan Pt1000Sensor aliran elektromagnetik digunakan sebagai meter panas elektromagnetik untuk mendeteksi laju aliran cairan transfer panas,dan memiliki fitur presisi tinggi, berbagai aplikasi, dan kalibrasi online yang nyaman dan sederhana.

NYLL-CH Mete Panas ElektromagnetikrParameter teknis

NYLL-CH Mete Panas ElektromagnetikrKinerja Parameter

NYLL-CH Mete Panas Elektromagnetikr Prinsip Kerja

Air panas (air dingin) yang disediakan oleh sumber panas mengalir ke sistem pertukaran panas (radiator, heat exchanger, atau sistem kompleks yang terdiri dari mereka) pada suhu yang lebih tinggi (lebih rendah),dan mengalir keluar pada suhu yang lebih rendah (lebih tinggi).Selama proses ini, panas dilepaskan atau diserap ke pengguna melalui pertukaran panas (Catatan: proses ini termasuk proses pertukaran energi dari sistem pemanas dan sistem pendinginan).

Ketika air mengalir melalui sistem pertukaran panas, jumlah panas yang dilepaskan atau diserap oleh sistem dihitung dan ditampilkan oleh kalkulator,menurut aliran gτi1ven oleh sensor aliran dan suhu backwτ0ater yang diberikan oleh sensor suhu pτ0aired, dan waktu aliran air berlalu.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Q:jumlah panas yang dilepaskan atau diserap oleh sistem,Jor kWh; Qm:massa air yang mengalir melalui alat pengukur panas, kg/jam;

Qv;volume flow air yang mengalir melalui meter panas, m3/h; P:densitas air yang mengalir melalui meter panas, kg / ms;

△h: perbedaan entalpi air pada suhu masuk dan keluar dari sistem pertukaran panas, J/kg;

T: waktu, h;

NYLL-CH Mete Panas ElektromagnetikrFitur Desain

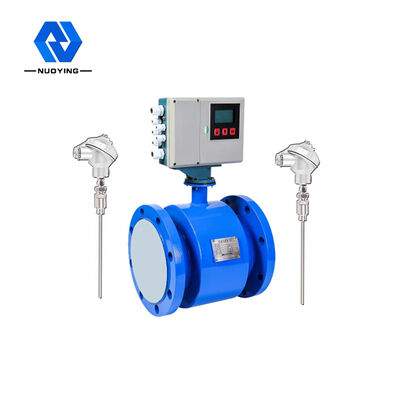

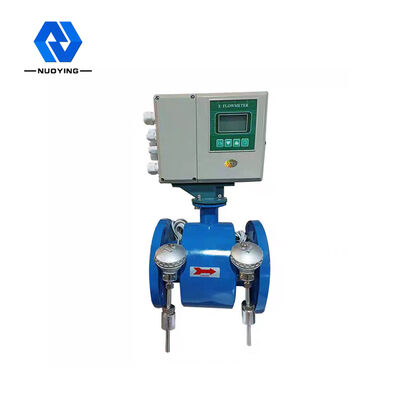

◎ Pengukuran dingin dan panas: konverter memiliki fungsi untuk mengukur dingin dan panas secara langsung dan dilengkapi dengan 2 standar Pt1000.Tidak perlu dilengkapi dengan total aliran dingin dan panas untuk memudahkan instalasi dan mengurangi biaya pembelian dan instalasi.
Keandalan tinggi: Setelah tes ketat seperti EMC, keselamatan, suhu tinggi dan rendah, yang lebih tinggi dari standar nasional GB/T17616, G B/2423, GB/T16499.
◎ Respon cepat: Gunakan 32BitMCU, 24BitADC dan algoritma penyaringan yang dioptimalkan, respon cepat, data pengukuran yang akurat dan stabil, cocok untuk pengukuran dan kontrol ketika peralatan dicocokkan.
◎ Elektrod pengantar: teknologi paten NONCON,yang membentuk keseimbangan pengukuran di bagian pengukuran dan menghilangkan kesalahan pengukuran yang disebabkan oleh pengetatan lemah yang buruk untuk memastikan akurasi pengukuran jangka panjangTidak perlu dilengkapi dengan cincin grounding untuk mengurangi biaya bahan dan instalasi.

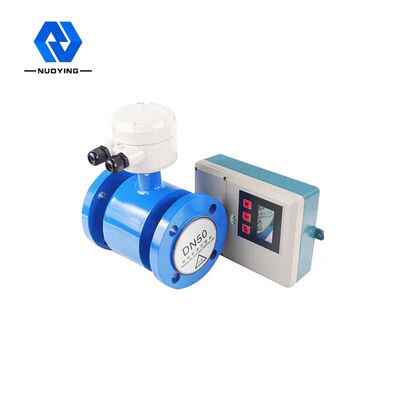

◎ Teknologi IP68 yang terpisah: menggunakan teknologi desain IP68 khusus yang terperinci, menggunakan penyegelan IP68 khusus yang diimpor,kabel IP68 khusus dan desain segel IP68 ganda untuk mencegah kondensasi sensor IP68 terpisah.
◎ Rasio sinyal ke kebisingan yang tinggi: sensor menggunakan teknologi rasio sinyal ke kebisingan yang tinggi.Konverter menggunakan kebisingan rendah dan bagian presisi tinggi dan teknologi desain untuk memfasilitasi pengukuran aliran minimum.
◎ Desain daya rendah; desain sirkuit eksitasi yang dioptimalkan, konsumsi daya berkurang lebih dari 3 kali dibandingkan dengan alat pengukur aliran elektromagnetik konvensional,dan dapat mencapai penghematan energi dalam sejumlah besar aplikasi.
◎ Tampilan Cina: gunakan layar LCD tampilan Cina untuk pemahaman dan pengoperasian yang mudah
◎ Teknologi catu daya yang dioptimalkan: gunakan desain catu daya yang dioptimalkan, teknologi yang matang dan andal, efisiensi konversi tinggi, dan penggunaan jangka panjang yang andal.

◎ Pengkabelan cepat:menggunakan blok terminal merek terbaik internasional, yang cepat, nyaman dan andal, untuk memastikan pengukuran jangka panjang yang stabil dan andal.
◎ Sinyal output: dilengkapi dengan standar RS-485, (4-20) mA, frekuensi / denyut nadi, respon output cepat, dan port dilengkapi dengan langkah-langkah perlindungan seperti perlindungan petir.
