Detail produk:
|
Diameter Nominal: | 15~800mm | Rentang laju aliran:: | 0,5-10m/dtk |
---|---|---|---|
Ketepatan: | ±0,5%R, ±1%R (di bawah DN200) | Keluaran sinyal: | 4-20mA, |
Kelembaban lingkungan: | 5%~95% | Kelas Perlindungan: | IP65, dapat disesuaikan hingga IP67 |
Cahaya Tinggi: | Pemancar aliran elektromagnetik 4Mpa,Pemancar Aliran Elektromagnetik 15mm,indikator aliran magnetik 800mm |

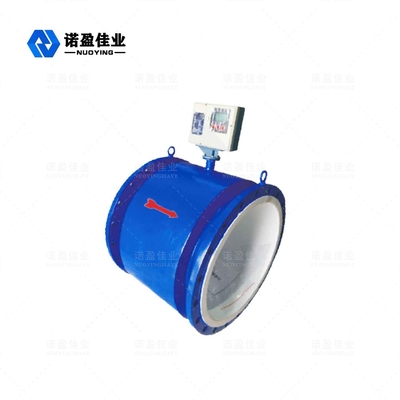

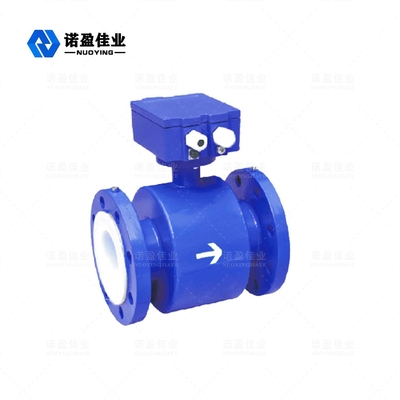

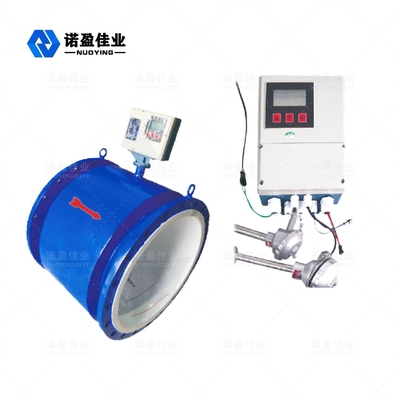

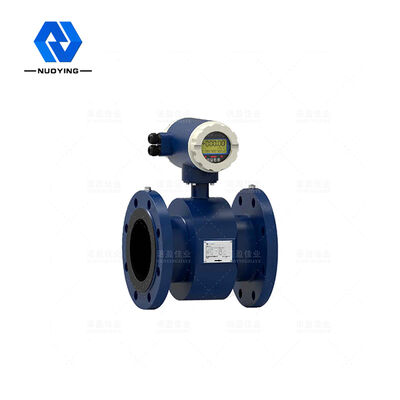

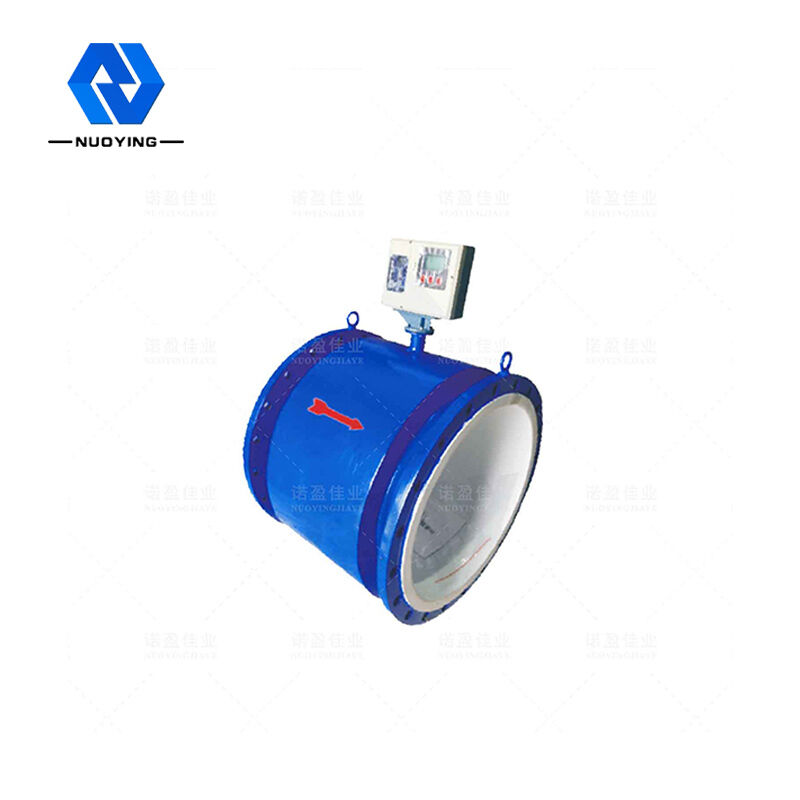

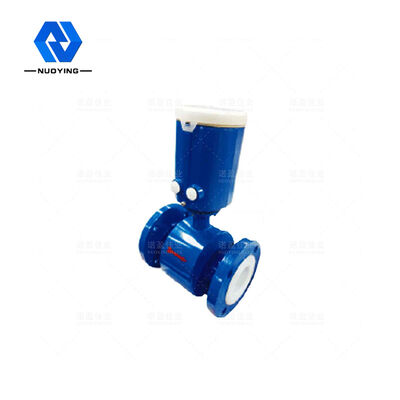

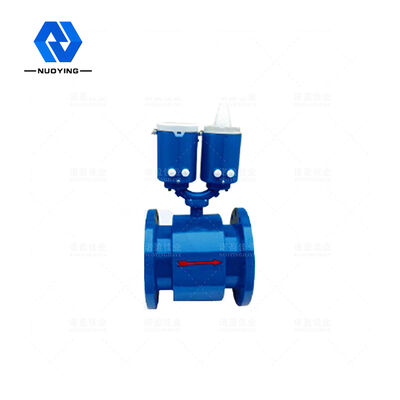

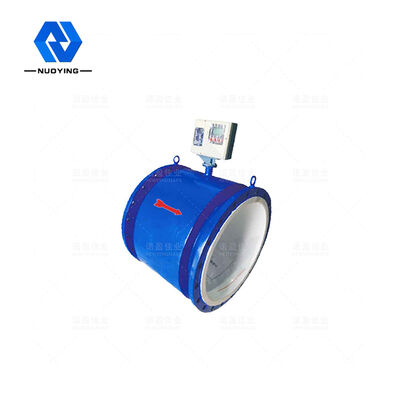

NYLL-CH Elektromagnetik Panas MeteR
NYMeteran energi termal elektromagnetik seri LL-CH adalah meteran pengukur untuk mengukur panas yang dilepaskan oleh fluida panas yang dimuat dalam sistem perpindahan panas. Ini menggunakan presisi tinggi, keandalan tinggi meter aliran elektromagnetik sebagai pengukuran aliran, menggunakan presisi tinggi. , stabilitas tinggi tahan panas platinum untuk melakukan pengukuran suhu, sehingga meteran energi termal memiliki kinerja pengukuran yang sangat baik. Dapat digunakan secara luas dalam pengukuran area perumahan sipil, gedung perkantoran, perusahaan dan lembaga pemanas sentral, pemanas, AC dan panas lainnya.
NYLL-CH Elektromagnetik Panas MeteRTeknis Parameter
Standar diameter nominal Rentang laju aliran: Ketepatan Konduktivitas sedang |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5-10m/dtk ±0,5%R, ±1%R (di bawah DN200) Nilai teoretis 5uS/cm, nilai penggunaan sebenarnya 30uS/cm. |
|||
Tekanan nominal | Standar 1.0MPa | Opsional1.6MPa | 2.5MPa opsional | Opsional 4.0MPa |
DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
Suhu sekitar |
Sensor Jenis terintegrasi |
0℃ - +80℃或-25℃ - +120 +70-+250 -10℃ - +55 |
||
menengah tertinggi suhu |
Jenis terintegrasi | +80 | ||
Jenis terpisah |
Lapisan neoprene (CR) | +80 | ||
Karet silikon (FVMQ) | -20-+250℃ | |||
PTFE (PFA) Lapisan PTFE (F4) Lapisan propilena polifluoroetilena (F46) |
+80℃或+120 | |||
Sinyal keluaran Ukuran port kabel Tegangan daya Konsumsi daya Modus komunikasi Elektroda sinyal dan bahan elektrode tanah Bentuk elektroda Nomor elektroda Flensa sambungan Flensa sambungan |
4 -20mA;pulsa / frekuensi 2kHz (default), SKHz (Maks): M20*1.5 (sambungan tahan air nilon standar, sambungan logam tahan ledakan opsional) 110/220VAC(100-240VAC), 50Hz/60Hz; 24VDC ±10% 20W RS -485, mendukung MODBUS standar - protokol RTU, protokol HART, GPRS Baja tahan karat 316L, Hastelloy C, Hastelloy B, titanium, tantalum, platinum Jenis yang dimasukkan antar, elektroda jenis yang dimasukkan luar perlu disesuaikan Standar 3-4 elektroda (2 elektroda pengukur, elektroda pembumian), dikonfigurasikan oleh kaliber Sejalan dengan standar nasional GB9119 (dapat disesuaikan sesuai dengan kebutuhan pengguna) Sejalan dengan standar nasional GB9119 (dapat disesuaikan sesuai dengan kebutuhan pengguna) |
|||
Bahan cincin pembumian | Baja tahan karat, baja tahan karat yang mengandung molibdenum | |||
DN15-DN450 | Baja tahan karat lCr18Ni9Ti (baja tahan karat austenitik normal SUS321) | |||
Bahan perumahan | Baja karbon standar, baja tahan karat perlu disesuaikan | |||
Tingkat perlindungan | Jenis terpisah IP68, IP65 | |||
Tipe terintegrasi IP65 |
NYLL-CH Elektromagnetik Panas MeteR Fitur desain
PT1000 tahan panas digunakan untuk pengukuran suhu, dan pengukur aliran elektromagnetik untuk pengukuran aliran, dengan akurasi pengukuran tinggi, stabil dan andal, dan kinerja luar biasa.
Pipa pengukur tidak memiliki bagian resistensi, tidak ada kerusakan tekanan, tidak terpengaruh oleh kualitas air yang buruk.
Rentang aliran terukur lebar dan laju aliran dapat diatur dari 0,5 m/s hingga 10 m/s.
Tampilan lampu latar LCD layar besar dalam semua bahasa Cina, dapat dibaca dengan jelas dalam cahaya yang kuat dan tanpa cahaya.
Ini memiliki fungsi tampilan simultan dari laju panas kumulatif, laju aliran kumulatif, laju panas sesaat, laju aliran sesaat, suhu saluran masuk air, suhu air limbah dan data lainnya.
Metode koreksi panas entalpi termal dengan perubahan suhu acak diadopsi untuk memastikan pengukuran yang akurat pada suhu air yang berbeda.
Dengan output komunikasi digital MODBUS, HART, GPRS, PROFIBUS, nyaman untuk komunikasi jarak jauh. Fungsi perlindungan kata sandi, Anda tidak dapat mengubah parameter kerja tanpa kata sandi.
