NYRD705 Tipe Rod Radar Gelombang Dipandu Prinsip Kerja Transmitter

Input:
radar gelombang dipandu adalah instrumen pengukuran berdasarkan prinsip perjalanan waktu gelombang radar beroperasi pada kecepatan cahayadan waktu operasi dapat dikonversi menjadi sinyal tingkat melalui komponen elektronikProbe mengirimkan pulsa frekuensi tinggi dan menyebar di sepanjang kabel atau batang probe.mereka dipantulkan kembali dan diterima oleh penerima dalam instrumen, dan sinyal jarak dikonversi menjadi sinyal tingkat.

Sinyal pulsa yang dipantulkan ditransmisikan ke sirkuit elektronik instrumen di sepanjang kabel atau probe batang.Mikroprosesor memproses sinyal dan mengenali gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material. Identifikasi sinyal gema yang benar diselesaikan oleh perangkat lunak pulsa. Jarak D dari permukaan material proporsional dengan perjalanan waktu T dari pulsa:D=C×T/2 (di mana C adalah kecepatan cahaya)Karena jarak E dari tangki kosong diketahui, tingkatnya adalah: L=E-D

Output:
Dengan memasukkan ketinggian tangki kosong E ((= nol), ketinggian tangki penuh F ((= kisaran penuh) dan beberapa parameter aplikasi, parameter aplikasi akan secara otomatis menyesuaikan meter dengan lingkungan pengukuran,yang sesuai dengan output 4-20mA.

NYRD705 Rod Type Guided Wave Radar Level Transmitter Fitur Desain

◎ Cpengukuran ontact dengan akurasi tinggi untuk hasil yang lebih akurat

◎ No dipengaruhi oleh lingkungan eksternal seperti suhu sedang, adhesi, dll.

◎ Cocok untuk berbagai kondisi kerja dan aplikasi yang kompleks, seperti suhu tinggi, tekanan tinggi,media darikonstanta dielektrik rendah, dll.

◎ Dapat dipasang di berbagai wadah logam dan non-logam, tanpa membahayakan tubuh manusia dan lingkungan.

NYRD705 Rod Type Guided Wave Radar Level TransmitterBidang Aplikasi

1Pembangkit listrik: Tangki, pompa silo, gelas uap, penyimpanan abu, tangki minyak, dll.

2Tanah minyak: Tangki penyimpanan minyak mentah, tangki penyimpanan minyak olahan, tangki pengendapan, tangki air limbah, tangki lumpur pengeboran, dll.

3Kimia: Menara penyulingan minyak mentah, silo bahan baku, silo menengah, tangki reaksi, tangki amonia, tangki penyimpanan aspal, dll.

4Metallurgy: silos bahan baku, silos bahan bantu, tangki buffer sel elektrolitik, dll.

5Sumber Daya Air: Saluran, waduk, irigasi lahan pertanian, pemantauan tingkat air sungai, peringatan banjir mendadak, banjir kota, dll.

NYRD705Jenis batangTransmitter Tingkat Radar Gelombang TerpanduParameter teknis

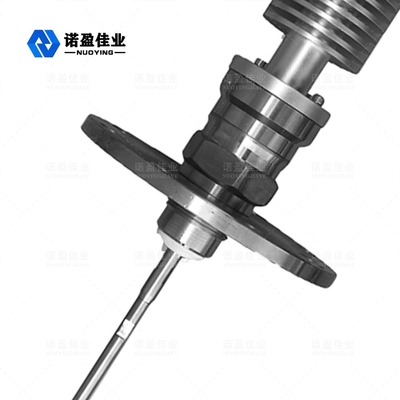

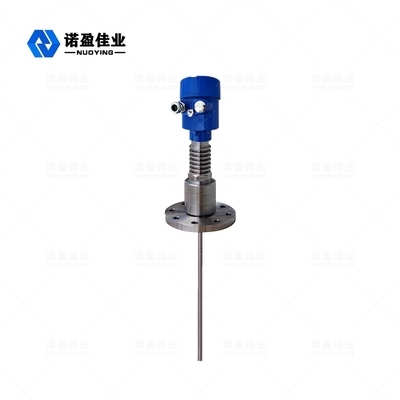

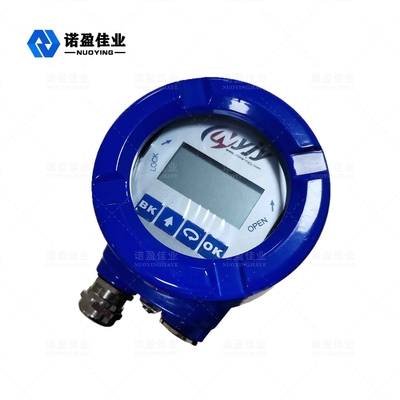

NYRD705Jenis batangTransmitter Tingkat Radar Gelombang TerpanduGambar terkait
