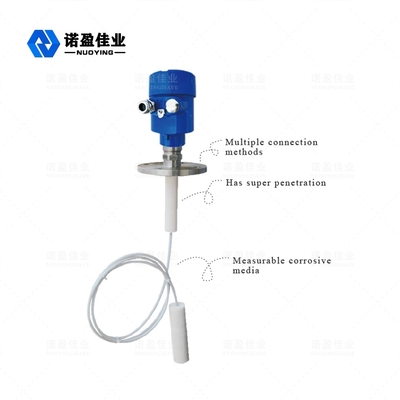

Sensor Tingkat Radar Gelombang Terpandu Industri dengan 4-20mA RS485 Output PTFE Type Radar Level Transmitter

Sensor Tingkat Radar Gelombang Terpandu Industri dengan 4-20mA RS485 Output PTFE Type Radar Level Transmitter

Sensor Tingkat Radar Gelombang Terpandu IndustriPrinsip Kerja

Pulsa gelombang mikro frekuensi tinggi yang dikirim oleh radar gelombang dipandu menyebar di sepanjang komponen deteksi (kabel baja atau batang baja).perubahan mendadak dalam konstanta dielektrik menyebabkan refleksiInterval waktu antara pulsa yang ditransmisikan dan pulsa yang dipantulkan sebanding dengan jarak media yang diukur.

Input:
radar gelombang dipandu adalah instrumen pengukuran berdasarkan prinsip perjalanan waktu gelombang radar beroperasi pada kecepatan cahayadan waktu operasi dapat dikonversi menjadi sinyal tingkat melalui komponen elektronikProbe mengirimkan pulsa frekuensi tinggi dan menyebar di sepanjang kabel atau batang probe.mereka dipantulkan kembali dan diterima oleh penerima dalam instrumen, dan sinyal jarak dikonversi menjadi sinyal tingkat.

Sinyal pulsa yang dipantulkan ditransmisikan ke sirkuit elektronik instrumen di sepanjang kabel atau probe batang.Mikroprosesor memproses sinyal dan mengenali gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material. Identifikasi sinyal gema yang benar diselesaikan oleh perangkat lunak pulsa. Jarak D dari permukaan material proporsional dengan perjalanan waktu T dari pulsa:D=C×T/2 (di mana C adalah kecepatan cahaya)Karena jarak E dari tangki kosong diketahui, tingkatnya adalah: L=E-D

Output:
Dengan memasukkan ketinggian tangki kosong E ((= nol), ketinggian tangki penuh F ((= kisaran penuh) dan beberapa parameter aplikasi, parameter aplikasi akan secara otomatis menyesuaikan meter dengan lingkungan pengukuran,yang sesuai dengan output 4-20mA.

Sensor Tingkat Radar Gelombang Terpandu Industri Fitur Desain

◎ Cpengukuran ontact dengan akurasi tinggi untuk hasil yang lebih akurat

◎ No dipengaruhi oleh lingkungan eksternal seperti suhu sedang, adhesi, dll.

◎ Cocok untuk berbagai kondisi kerja dan aplikasi yang kompleks, seperti suhu tinggi, tekanan tinggi,media darikonstanta dielektrik rendah, dll.

◎ Dapat dipasang di berbagai wadah logam dan non-logam, tanpa membahayakan tubuh manusia dan lingkungan.

Sensor Tingkat Radar Gelombang Terpandu Industri Parameter teknis

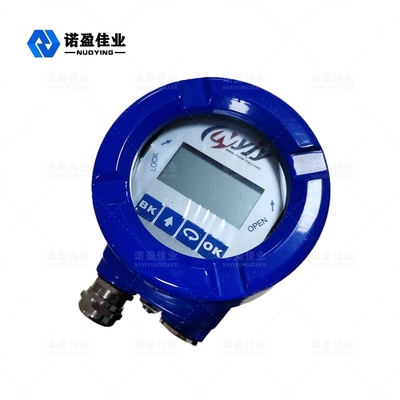

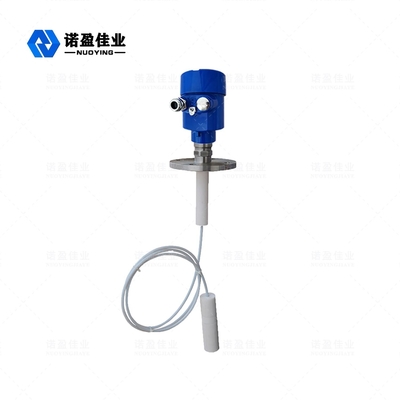

Sensor Tingkat Radar Gelombang Terpandu IndustriGambar terkait
