| Nama merek: | NUOYING |
| Nomor Model: | NYRD701 |
| Moq: | 1 PC |
| harga: | $320~$385/pc |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | 1000 BUAH Per Bulan |

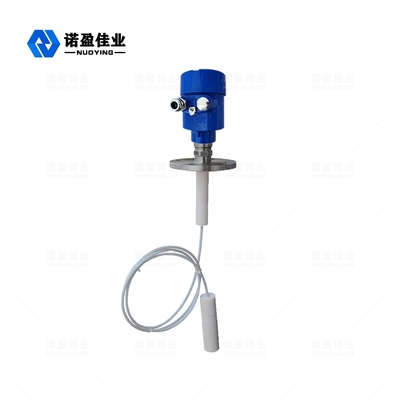

Contact Guided Wave Radar Level Meter of 30m Range for Highly Corrosive Liquids dengan Antenna PTFE
Contact Guided Wave Radar Level MeterPrinsip Kerja
Input:
radar gelombang dipandu adalah instrumen pengukuran berdasarkan prinsip perjalanan waktu gelombang radar beroperasi pada kecepatan cahayadan waktu operasi dapat dikonversi menjadi sinyal tingkat melalui komponen elektronikProbe mengirimkan pulsa frekuensi tinggi dan menyebar di sepanjang kabel atau batang probe.mereka dipantulkan kembali dan diterima oleh penerima dalam instrumen, dan sinyal jarak dikonversi menjadi sinyal tingkat.
Sinyal pulsa yang dipantulkan ditransmisikan ke sirkuit elektronik instrumen di sepanjang kabel atau probe batang.Mikroprosesor memproses sinyal dan mengenali gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material. Identifikasi sinyal gema yang benar diselesaikan oleh perangkat lunak pulsa. Jarak D dari permukaan material proporsional dengan perjalanan waktu T dari pulsa:D=C×T/2 (di mana C adalah kecepatan cahaya)Karena jarak E dari tangki kosong diketahui, tingkatnya adalah: L=E-D
Output:
Dengan memasukkan ketinggian tangki kosong E ((= nol), ketinggian tangki penuh F ((= kisaran penuh) dan beberapa parameter aplikasi, parameter aplikasi akan secara otomatis menyesuaikan meter dengan lingkungan pengukuran,yang sesuai dengan output 4-20mA.
Contact Guided Wave Radar Level Meter Fitur Desain
Transmitter tingkat radar gelombang dipandu mengadopsi teknologi pengolahan gelombang mikro canggih dan teknologi pengolahan echo Echo Discovery yang unik.Pengukuran kontak memiliki akurasi tinggi dan pengukuran yang lebih akurat. Pada saat yang sama, gelombang dipandu radar anti adhesion, tidak terpengaruh oleh suhu medium, adhesion dan lingkungan eksternal lainnya.
70X seri dipandu gelombang radar tingkat pemancar cocok untuk berbagai kondisi kerja yang rumit dan aplikasi, seperti suhu tinggi, tekanan tinggi, dan konstanta dielektrik kecil, dll.
Mode kerja pulsa, daya emisi rendah, dapat dipasang dalam berbagai wadah logam dan non-logam, tanpa membahayakan tubuh manusia dan lingkungan.
Gelombang Terpimpin KontakRadar Level Meter Parameter teknis
| Model Produk | NYRD701 |
| Aplikasi khas |
Cairan yang sangat korosif |
| Bahan antena | 304 |
| Jenis antena | Antena kabel lunak |
| Jangkauan pengukuran | 30m |
| Keakuratan pengukuran | ± 1 mm |
| Sumber daya listrik | 24VDC (dua kabel, empat kabel)) |
| Suhu rata-rata | -40~+130°C, -40~+250°C |
| Sambungan proses | Benang, flange (opsional) |
| Tekanan proses | -0,1 ~ 4,0MPa |
| Kelas perlindungan | IP67 |
| Kelas tahan ledakan | Exia II CT6 (opsional) |
| Output sinyal | 4...20mA/HART/RS485/Modbus... |
| Antarmuka listrik | M20*1.5, 1⁄2 ′′NPT |
Catatan: Produk dapat disesuaikan sesuai dengan persyaratan khusus pengguna.

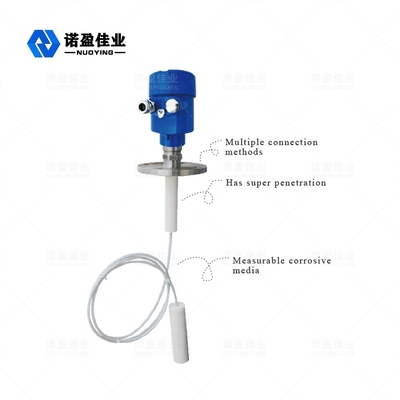

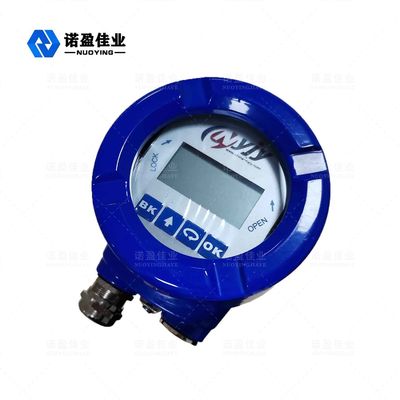

Gelombang Terpimpin KontakRadar Level MeterGambar terkait
