Detail produk:
|
Aplikasi tipikal: | cairan konduktif dan bubur | Model produk: | NYLD-GD |
---|---|---|---|
Diameter Nominal: | DN6mm-DN3000mm | Tekanan nominal: | 0,6 ~ 4,0MPa (tekanan khusus dapat disesuaikan) |
Rentang pengukuran: | Pengaturan laju aliran 1500:1 < 15m/s | Akurasi pengukuran: | Pengaturan default 0,5%, 0,3% atau 0,2% opsional |
Bentuk elektroda: | bentuk standar, scraper, dan dapat diganti | Sinyal keluaran: | output frekuensi, alarm dan pulsa |

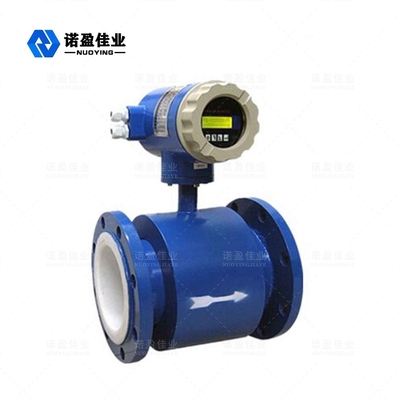

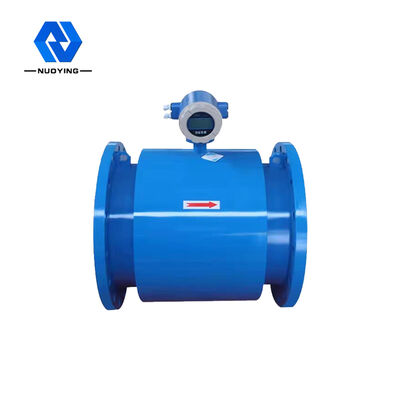

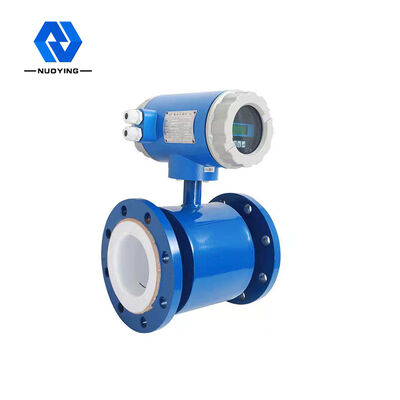

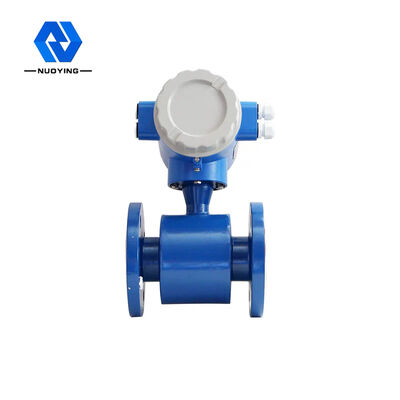

Akurasi Tinggi Dan Keandalan Nyld Pipeline Electromagnetic Flowmeter Tidak Ada Bagian Penghalang Aliran
Flowmeter Elektromagnetik Pipa Nyld Tahan Tekanan Tinggi Prinsip Operasi Beberapa Keluaran
flowmeter elektromagnetik pipa adalah salah satu jenis flowmeter dengan akurasi dan keandalan tinggi.Itu dapat mengukur laju aliran cairan konduktif dan bubur dalam pipa tertutup, Prinsip pengukurannya didasarkan pada hukum induksi elektromagnetik Faraday.Yaitu, ketika cairan konduktif memotong garis magnet di medan magnet, gaya gerak listrik induksi dihasilkan di konduktor:
E=KBVD
K: konstanta instrumen B: intensitas induksi magnetik
V : laju aliran rata-rata pada penampang tabung ukur
D : diameter dalam tabung ukur
Saat mengukur laju aliran, fluida mengalir melalui medan magnet tegak lurus terhadap arah aliran.Aliran cairan konduktif menginduksi sinyal tegangan sebanding dengan laju aliran rata-rata (yaitu laju aliran volume).Sinyal tegangan induksi dideteksi oleh dua elektroda yang bersentuhan langsung dengan cairan, ditransmisikan ke amplifier melalui kabel, dan akhirnya diubah menjadi sinyal keluaran arus terpadu.
Flowmeter Elektromagnetik Pipa Fitur Desain
◎ Akurasi pengukuran tidak dipengaruhi oleh perubahan kerapatan cairan, viskositas, suhu, tekanan, dan konduktivitas.
◎ Tidak ada bagian yang menghalangi aliran dalam pipa pengukur, tidak ada kehilangan tekanan, dan persyaratan rendah untuk bagian pipa lurus.

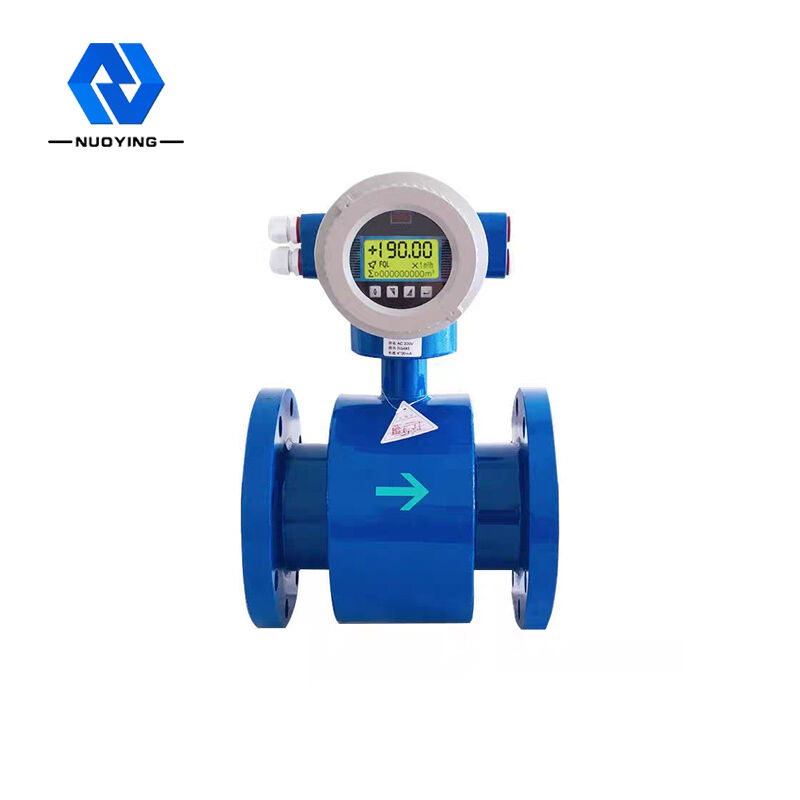

◎ Konverter mengadopsi tampilan lampu latar kristal cair, yang dapat memudahkan membaca di bawah sinar matahari langsung atau ruangan gelap.
Pengaturan parameter melalui tombol sentuh inframerah dapat diatur dengan aman tanpa membuka penutup konverter di lingkungan yang keras.
◎ Flowmeter adalah sistem pengukuran dua arah dengan tiga integrator: maju, mundur, dan selisih total;Dapat menampilkan aliran maju dan mundur.
◎ Ini memiliki banyak output: arus, pulsa, komunikasi digital, HART.
◎ Konverter memiliki fungsi keluaran alarm diagnosis mandiri, keluaran alarm deteksi muatan kosong, keluaran alarm batas atas dan bawah aliran, kontrol batch, dan sebagainya.
◎ Dapat digunakan tidak hanya untuk deteksi proses umum, tetapi juga untuk pengukuran bubur kertas, bubur kertas, dan cairan pasta.
◎ Flowmeter elektromagnetik tegangan tinggi mengadopsi teknologi lapisan layar PFA, yang tahan terhadap tekanan tinggi dan tekanan negatif, dan khusus digunakan dalam industri petrokimia dan mineral.
◎ Instrumen tahan ledakan dapat digunakan di tempat tahan ledakan yang sesuai.
Flowmeter Elektromagnetik PipaParameter Teknis
Aplikasi Khas | Pengukuran aliran cairan dalam pipa tipikal | |
Diameter nominal | DN6mm-DN3000mm | |
Tekanan nominal | 0,6 ~ 4,0MPa (tekanan khusus dapat disesuaikan) | |
Rentang pengukuran | Pengaturan laju aliran 1500:1 < 15m/s | |
Akurasi pengukuran | Pengaturan default 0,5%, 0,3% atau 0,2% opsional | |
Bahan pelapis | karet polikloroprena, karet poliuretan, karet fluor silikon, PTFE, perfluoroetilen propilena (F46) dan PFA | |
Bentuk elektroda | bentuk standar, scraper, dan dapat diganti | |
Bahan Elektroda | 16, Pelindung B, Pelindung C, titanium, tantalum, paduan platinum/iridium, karbida tungsten berlapis baja tahan karat | |
Suhu Sedang | Tipe terintegrasi | -20 ℃ ~ + 70 ℃ |
Tipe terpisah | lapisan neoprene dan lapisan poliuretan -20 ℃ ~ + 60 ℃ | |
PTFE, PFA, F46, lapisan silikon fluororubber 40 ℃ ~ + 180 ℃ | ||
Suhu Sekitar | -25 ℃ ~ + 60 ℃ | |
Kelembaban sekitar | 5~100%RH (kelembaban relatif) | |
Sumber Daya listrik | AC220V50Hz/DC24V/3.6V | |
Konsumsi daya | <15W | |
Sinyal Keluaran | output frekuensi, alarm dan pulsa | |
Modus komunikasi | Antarmuka komunikasi serial RS232C atau RS485, protokol komunikasi HART, dengan catatan proteksi petir (10 tahun) | |
perlindungan daya mati | Didesain secara internal dengan jam non-matikan, yang dapat menyimpan 16 kali matikan | |
Menangkal | Total positif, Total Terbalik | |
Akurasi pencocokan | ± 0,5% dari nilai yang ditunjukkan, ± 0,3% atau 0,2% dari nilai yang ditunjukkan dapat dipilih | |
Waktu redaman | variabel kontinyu konstan dapat dipilih dari 0~100 detik (90%) | |
konduktivitas dielektrik | ≥ 20us / cm | |

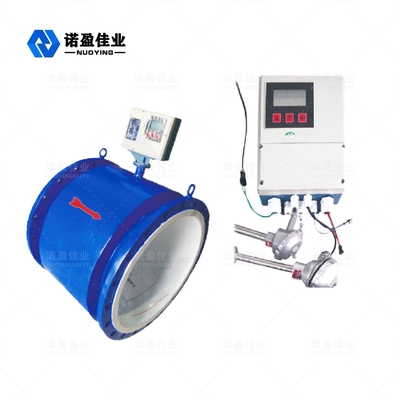

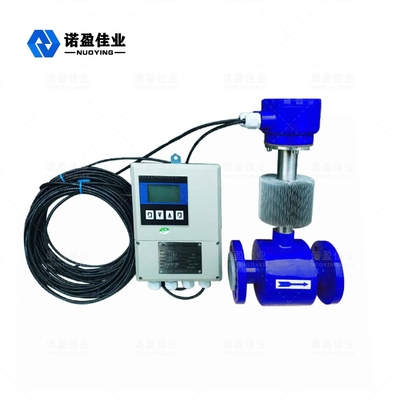

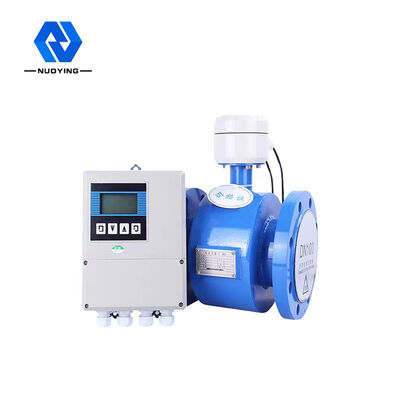

Tipe struktural | all-in-one, split, terbenam, tahan ledakan | |
Kelas perlindungan | IP65, IP67, IP68 (opsional) | |
Kelas bukti ledakan | Exia IICT5 Ga, ExdICT5 Gb (lihat sertifikat untuk detailnya) |
※ Keterangan: produk dapat disesuaikan dan dirancang sesuai dengan kebutuhan spesifik
Flowmeter Elektromagnetik Pipa Produk Aplikasi
Ini banyak digunakan di berbagai industri, seperti baja, tenaga listrik, minyak bumi, industri kimia, batubara, metalurgi, mineral, pembuatan kertas, pasokan air dan drainase, makanan, obat-obatan dan lain-lain.
