Detail produk:
|
| Rasio jangkauan: | 20:1 | Tingkat akurasi: | jenis pipa: 0,5 kelas, 1,0 kelas; |
|---|---|---|---|
| Lapisan karet biasa: | -20~+60 °C | Lapisan karet suhu tinggi: | -20~+90 °C |
| lapisan PTFE: | -30~+100 °C | Lapisan tetrafluoro suhu tinggi: | -20~+180 °C |
| Rentang laju aliran:: | 0.1－10m/s | Sumber Daya listrik: | 220VAC atau 24VDC |
| Cahaya Tinggi: | NYLD Pengukur Aliran Elektromagnetik,Pengukur Aliran Elektromagnetik Cerdas 10m/S,Pengukur Medan Elektromagnetik Cerdas 20mA |
||

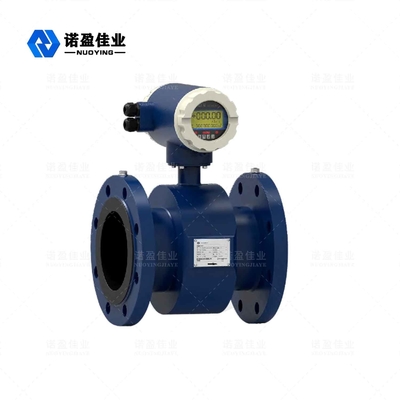

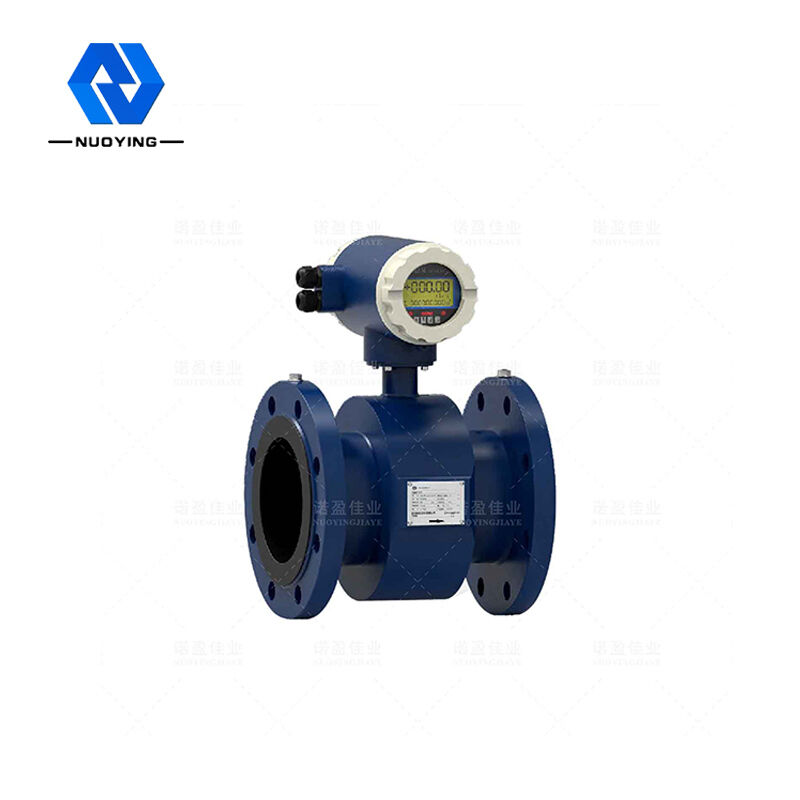

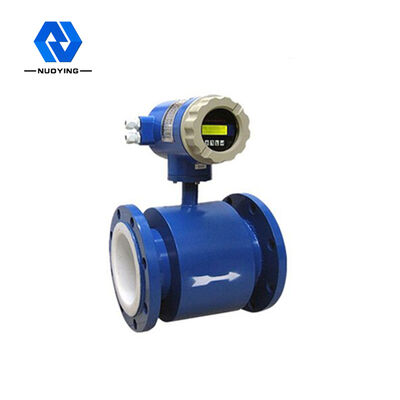

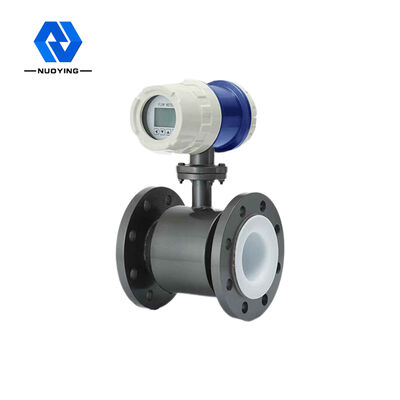

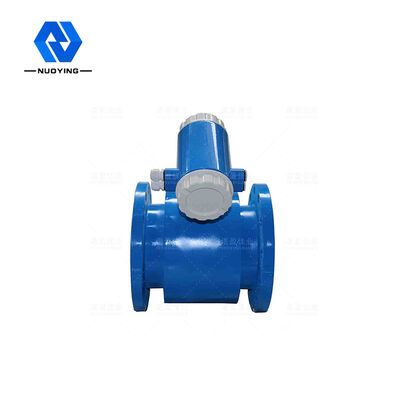

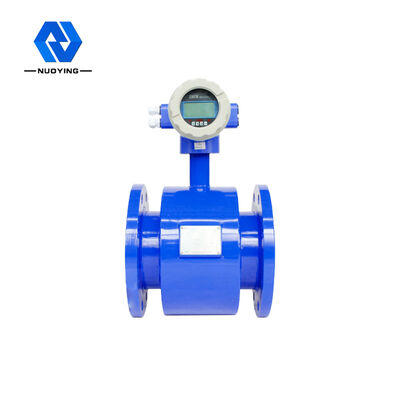

NYLD 4-20mA Pengukur Aliran Elektromagnetik Cerdas 0,1-10m / S Presisi Tinggi
Pengukur Aliran Elektromagnetik Cerdas NYLD

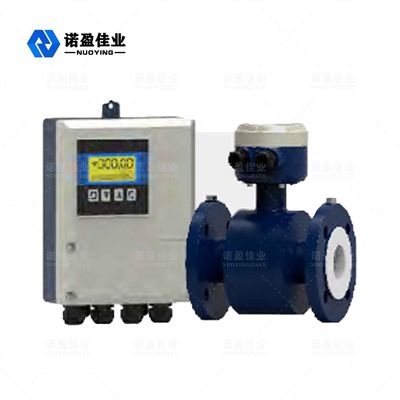

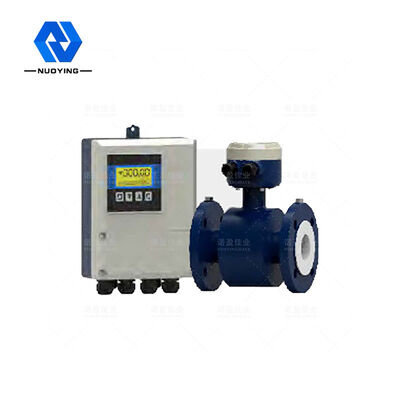

Flowmeter elektromagnetik tipe cerdas NYLD terdiri dari sensor dan konverter.Ini didasarkan pada hukum induksi elektromagnetik Faraday, yang digunakan untuk mengukur aliran volume cairan konduktif dengan konduktivitas lebih besar dari 5μs/cm.Ini adalah meter induktif untuk mengukur aliran volume media konduktif.Selain mengukur aliran volume cairan konduktif umum, itu juga dapat digunakan untuk mengukur aliran volume cairan korosif yang kuat seperti asam kuat dan alkali dan cairan suspensi dua fase cair-padat seragam seperti bubur, pulp dan bubur kertas .Ini banyak digunakan untuk pengukuran aliran minyak bumi, kimia, metalurgi, tekstil, pembuatan kertas, perlindungan lingkungan, makanan dan sektor industri lainnya dan manajemen kota, konstruksi pemeliharaan air, sungai dan bidang lainnya.
Pengukur Aliran Elektromagnetik Cerdas NYLD Teknis Parameter
|
Standar Nominal diameter (mm) (Spesifikasi khusus dapat disesuaikan) |

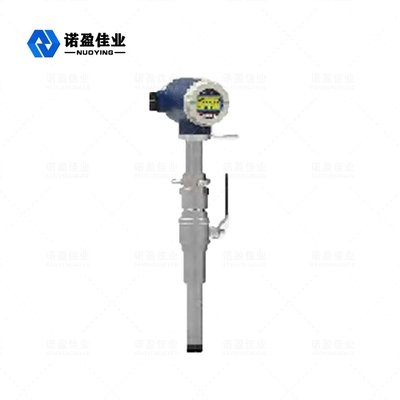

JB/T 9248-2015 lapisan PTFE jenis pipa: DN10~DN600;tinta lapisan karet jenis pipa: DN40~DN2200 Jenis plug-in: DN150~DN3000 |
| Arah aliran | Positif dan negatif |
| Rasio jangkauan | 20: 1 |
| Kesalahan pengulangan | ± 0,1% dari nilai yang diukur |
| Tingkat akurasi |
jenis pipa: 0,5 kelas, 1,0 kelas; Plug-in: kelas 1,5, kelas 2,0 |
| Terukur suhu sedang |
Lapisan karet normal: -20~+60 °C Lapisan karet suhu tinggi: -20 ~ + 90 ° C Lapisan PTFE: -30~+100 °C Lapisan tetrafluoro suhu tinggi: -20~+180 °C |
|
Nilai tekanan operasi (tekanan tinggi dapat disesuaikan)
|
DN10－DN150: 1.6MPa DN200－DN350: 1.0MPa DN400－DN1000: 0.6MPa DN450－DN2200: 0,25MPa |
| Rentang laju aliran: | 0.1－10m/s |
| Rentang konduktivitas | Konduktivitas fluida yang diukur adalah 5μs/cm |
| Keluaran sinyal | 4-20mA (resistensi beban 0~750Ώ), pulsa/frekuensi, level kontrol |
| Keluaran komunikasi |
Protokol MODBUS komunikasi Rs485, antarmuka komunikasi HART |
| Sumber Daya listrik | 220VAC atau 24VDC |
|
Diperlukan langsung panjang pipa |
Hulu 5DN hilir 2DN |
| Mode koneksi | Flowmeter dan pipa menggunakan koneksi flensa, dan flensa memenuhi standar nasional: GB/T9115.1-200 |
| Kelas tahan ledakan | ExdllСT6 |
| Tingkat perlindungan | IP65, dapat disesuaikan hingga IP68 |
| Suhu Sekitar | 25～＋60℃ |
| Kelembaban lingkungan | 5%～95% |
| Total konsumsi daya | Kurang dari 20W |
Pengukur Aliran Elektromagnetik Cerdas NYLD Pengoperasian Prinsip
Menurut prinsip induksi elektromagnetik Faraday, sepasang elektroda pendeteksi dipasang di dinding pipa tegak lurus terhadap sumbu pipa pengukur dan garis gaya magnet. Ketika cairan konduktif bergerak di sepanjang sumbu pipa pengukur, cairan konduktif memotong garis gaya magnet untuk menghasilkan potensial induksi. Potensi induksi dideteksi oleh dua elektroda pendeteksi dan nilainya sebanding dengan laju aliran. Nilainya adalah:
E=KBVD Dimana: E- potensial yang diinduksi;
K-faktor yang berhubungan dengan distribusi medan magnet dan panjang aksial;
Intensitas induksi B-magnetik;
Laju aliran rata-rata cairan konduktif V;
jarak D-elektroda;(mengukur diameter dalam pipa)
Sensor mentransmisikan potensi yang diinduksi E sebagai sinyal aliran ke konverter. Setelah serangkaian pemrosesan digital seperti amplifikasi dan penyaringan konversi, laju aliran sesaat dan laju aliran terakumulasi ditampilkan oleh kristal cair dot matrix dengan lampu latar. Konverter memiliki4 -20mA output, output alarm dan output frekuensi, dan memiliki antarmuka komunikasi RS-485, dan mendukung HART dan MODBUS
protokol.
Pengukur Aliran Elektromagnetik Cerdas NYLD Fitur desain
Pemrosesan digital penuh, kemampuan anti-interferensi yang kuat, pengukuran yang andal, presisi tinggi, rentang pengukuran aliran dapat mencapai 150:1;
Catu daya EMIswitching ultra-rendah, rentang tegangan besar dari catu daya yang sesuai, kinerja anti-EMI yang baik;
Gunakan mikroprosesor 16-bitembedded, dengan kecepatan operasi yang cepat, presisi tinggi, dan eksitasi gelombang persegi panjang frekuensi rendah yang dapat diprogram, meningkatkan stabilitas pengukuran aliran dan konsumsi daya yang rendah;
Gunakan bagian SMD dan teknologi pemasangan permukaan (SMT), keandalan sirkuit tinggi;
Tidak ada bagian yang bergerak di dalam pipa, tidak ada bagian yang menghalangi aliran, dan hampir tidak ada kehilangan tekanan tambahan dalam pengukuran;
Dapat memodifikasi jangkauan online di situs sesuai dengan kebutuhan pengguna yang sebenarnya;
Hasil pengukuran tidak tergantung pada parameter fisik seperti distribusi kecepatan aliran, tekanan fluida, suhu, densitas, viskositas;
Layar LCD backlit definisi tinggi, operasi menu Cina lengkap, mudah digunakan, mudah dioperasikan, mudah dipelajari dan dipahami;
Dengan output sinyal komunikasi digital seperti RS485, RS232, Hartand Modbus (opsional);
Dengan fungsi self-test dan self-diagnosis;
Dengan fungsi perekaman total per jam, merekam jumlah total aliran dalam jam, cocok untuk pengukuran pembagian waktu (opsional);
Ada tiga Integrator, yang dapat menampilkan jumlah akumulasi maju, jumlah akumulasi terbalik dan jumlah perhitungan selisih masing-masing..Ada jam daya mati internal, yang dapat merekam 16 kali pemadaman listrik.(opsional);
Dengan operator genggam inframerah, tingkat komunikasi 115KHZ, ia dapat mengoperasikan semua fungsi konverter dari jarak jauh tanpa kontak (opsional).
