Detail produk:
|
Diameter:: | DN6-DN2000 | Sumber Daya listrik:: | 24VDC |
---|---|---|---|
Ketepatan:: | ±0,2%,±0,5% | Suhu Sekitar:: | -25℃~60℃ |
Aplikasi:: | Cairan konduktif, lumpur | Keluaran sinyal:: | 4~20 m A,RS 485,HART MODBUS |
Kelas perlindungan:: | IP65,IP67 | Suhu sedang:: | - 40℃ + 130℃ |
Cahaya Tinggi: | Pemancar Aliran Elektromagnetik Jenis Lumpur,Pengukur Aliran Elektromagnetik 24VDC,Pengukur Aliran Elektromagnetik Anti Interferensi |

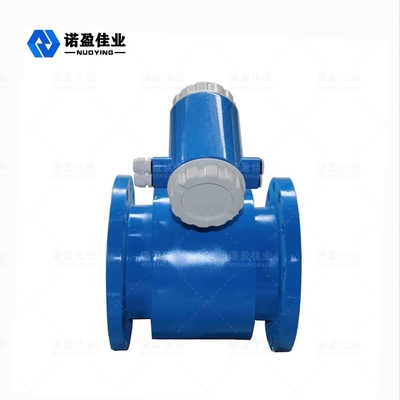

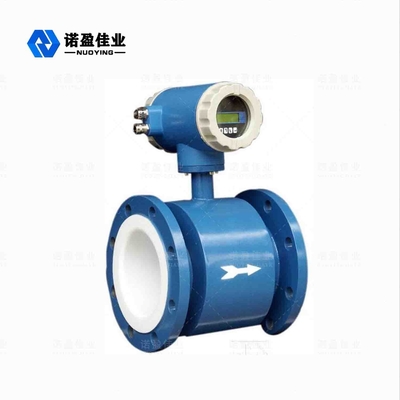

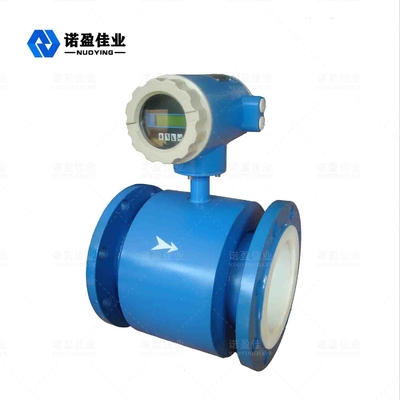

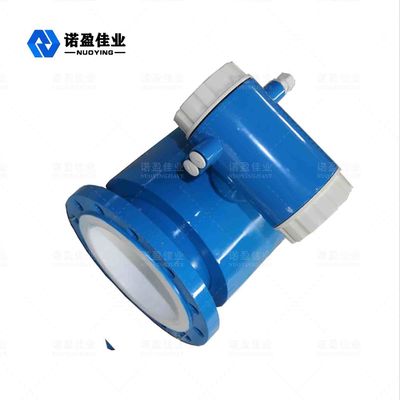

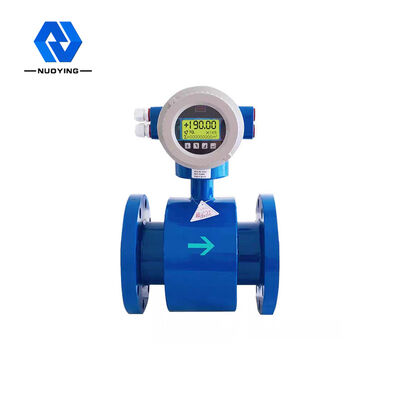

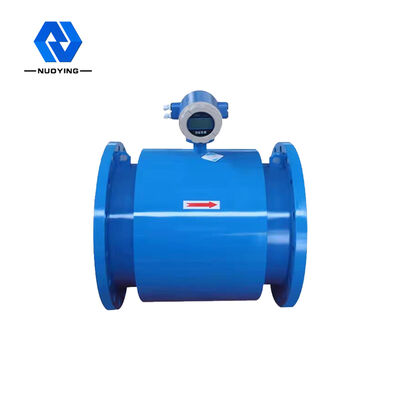

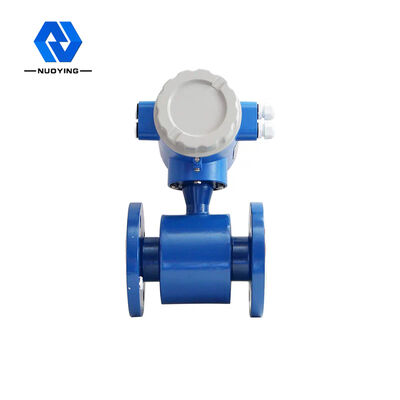

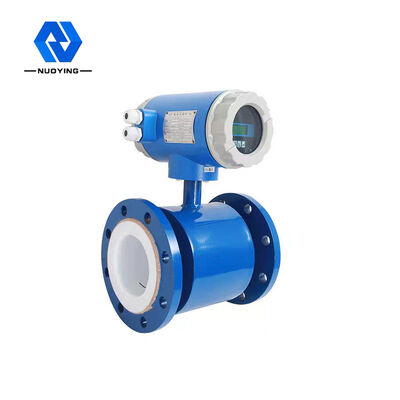

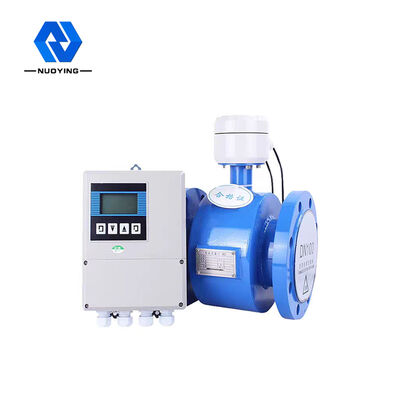

Flowmeter Elektromagnetik Tipe Bubur
Flowmeter elektromagnetik tipe bubur NYLL-JY adalah flowmeter elektromagnetik yang didedikasikan untuk mengukur bubur, bubur mineral, bubur air dan batubara.Pengukuran presisi tinggi.Produk mengadopsi mode eksitasi frekuensi tinggi atau frekuensi ganda,Cakupan luas untuk memenuhi persyaratan berbagai cairan konduktif,yang secara efektif meningkatkan kemampuan sinyal kebisingan anti-bubur, stabilitas yang baik, pengoperasian yang mudah, dan konsentrasi pengukuran dapat mencapai 5% ~ 60%.Kecepatan perhitungan cepat, kemampuan anti-interferensi yang kuat, pengukuran andal, dan presisi tinggi. Tidak ada aliran hambatan dan bagian aktif dalam pipa pengukuran, terutama cocok untuk aliran dua fase cair dan padat, seperti: pulp, lumpur, bubur mineral, air dan pengukuran bubur batubara, konsentrasi bubur dan rasio kualitas dapat mencapai 40%, dan kisaran perubahan yang biasa kurang dari 5%.
Flowmeter Elektromagnetik Tipe Bubur Parameter teknik
menunjukkan | tampilan digital atau karakter, jumlah total, persentase, informasi alarm, dll. | |
Kalkulator kumulatif internal | Untuk aliran maju total, aliran mundur total dan aliran bersih dapat mencapai perhitungan kumulatif 10-bit. | |
suhu | -25℃~60℃ | |
Standar perlindungan | IP65 | |
Tegangan Catu Daya |
arus bolak-balik: AC(100~230)±15%V,47~440Hz, Konsumsi daya maksimum adalah 80W; arus searah: DC11~40V, Konsumsi daya maksimum adalah 80W. |
|
keluaran | Keluaran volume analog | Dengan 4 ~ 20 m A / resistansi beban 650, output kuantitas simulasi dua arah dibagi menjadi kuantitas simulasi aliran maju dan aliran balik. |
Keluaran pulsa ganda | Dapat mencerminkan aliran maju dan mundur, untuk gelombang persegi 0 ~ 2000 Hz atau sinyal pulsa lebar pulsa tetap. Parameter seperti frekuensi pengulangan pulsa, frekuensi cutoff, dan lebar pulsa semuanya diprogram secara bertahap. Frekuensi dapat diatur ke 1 hingga 2000, H z, dan nilai bilangan bulat apa pun dalam kisaran. Ketika transistor keluaran terisolasi menyala, arus 150 m A dan tegangan terbuka< 35 V. | |
Keluaran alarm ganda | Parameter berikut dapat diprogram: aliran atas dan bawah, deteksi kontrol lalu lintas udara;kondisi kesalahan;aliran maju / mundur;polaritas (buka / mati) dalam rentang yang ditentukan, pulsa (frekuensi) dalam rentang yang ditentukan;frekuensi cut-off pulsa, dll.Ketika transistor keluaran yang dilindungi oleh keluaran isolasi dihidupkan, arusnya adalah 150 m A, sehingga tegangan 0 V dapat dihasilkan saat ini.Tegangan sirkuit terbuka adalah <35 V. | |
memasukkan |
Tutup kalkulator kumulatif penutupan yang diisolasi dari luar. (Catatan: tidak diisolasi dari pulsa dan alarm) Isolasi dalam volume analog, volume pulsa / sinyal alarm dan ground, tegangan isolasi adalah DC 500V. | |
konfigurasi |
Konfigurasi disimpan dalam memori non-volatile (umumnya tersedia selama 10 tahun). Nilai yang ditetapkan oleh pengguna sendiri dapat diubah. | |
diagnosa diri | Konverter dapat mengonfirmasi bahwa perangkat kerasnya normal dan dapat membuat diagnosis kesalahan. Seperti kegagalan drive koil, dll. | |
Pengaturan laju aliran | Rentang pengukuran aliran setara dengan persentase laju aliran maksimum (12 m/dtk), yang dapat diubah. | |
dapat dipertukarkan |
Konverter sepenuhnya tersedia secara bergantian dengan sensor MFD dari berbagai kaliber. Konverter dapat dikonfigurasi di lapangan. Mengganti konverter tidak mempengaruhi karakteristik sistem. |
|
Segel kotak garis besar | M 20 * 1,5 Lengan segel. Dapat dijelaskan pada persyaratan pengguna khusus. | |
konstanta waktu | Semuanya dapat diprogram dari 1 detik hingga 120 detik. | |
Menampilkan arah |
Arah tampilan dari satu tipe bodi: di bawah pemilihan flowmeter elektromagnetik terintegrasi, arah yang ditampilkan oleh konverter tidak mudah diamati karena arah saluran pipa, yang dapat dipenuhi dengan memilih arah tampilan (yaitu, horizontal atau vertikal) |
|
klasifikasi anti bahaya | Exdmib II CT6 | |
menunjukkan | Konfigurasi penuh: unit teknik bersifat opsional, seperti rasio aliran, unit aliran, semua keluaran, dll. | |
Deteksi kontrol lalu lintas udara: pastikan tampilan "0" selama kontrol lalu lintas udara. | ||
Dapat dipertukarkan: Konverter / sensor dapat dipertukarkan tanpa mengorbankan kinerja. | ||
Diagnosis mandiri: Pastikan konverter dan sensor berfungsi dengan baik. | ||
Mode uji: Berbagai fungsi keluaran dan tampilan dapat diuji bahkan tanpa sensor terhubung. |
