Detail produk:
|

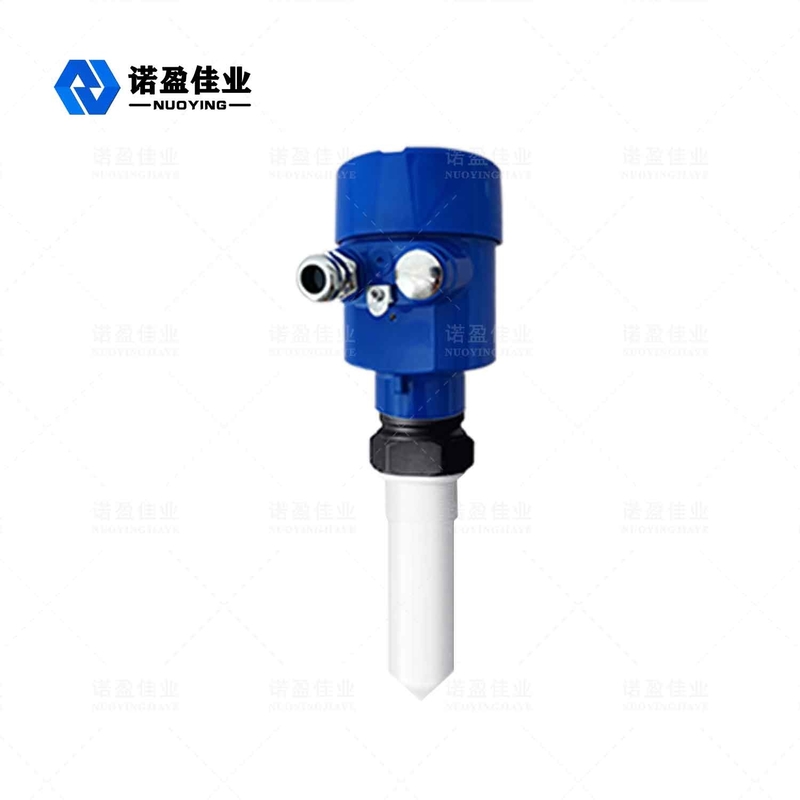

Aplikasi tipikal: | Aplikasi Proses Kompleks (Korosi Kuat) | Model produk: | NYRD805 |
---|---|---|---|

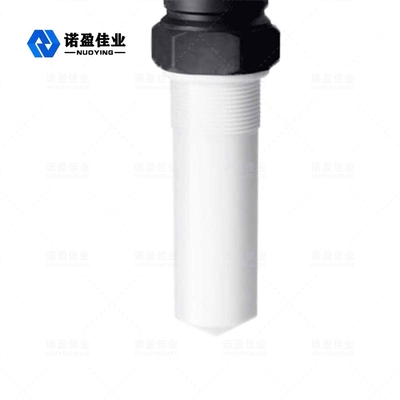

Jenis Antena: | jenis batang (PFTE) | bahan antena: | 304, PTFE |
Rentang pengukuran: | 10m, 20m (Disesuaikan) | Suhu Proses: | -40 ° C ~ + 130 ° C (di atas 130 ° C Disesuaikan) |
Tekanan Proses: | -0.1~0.3Mpa (Disesuaikan) | Akurasi Pengukuran: | 0,05% ~ 0,1% F.S |
Cahaya Tinggi: | Pemancar Level Tipe Radar Non Kontak,Sensor Level Cairan Radar Tipe Batang,Pengukur Level Radar Industri 26ghz |

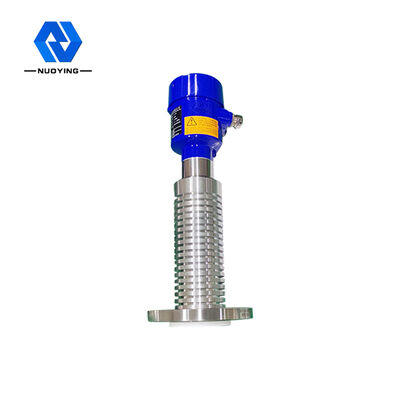

Struktur Ringkas Mudah Dipasang Radar 26GHzPengukur LevelTanpa Kontak Tanpa Polusiindustriaplikasi
Radar Anti-Korosi 26GHzPengukur LevelTidak Terkena Busa Kemampuan beradaptasi secara luasPrinsip Operasi
Pengukur level radar Sensor seri NYRD80X adalah instrumen pengukur level tipe radar frekuensi tinggi 26GHz, dengan jangkauan pengukuran maksimum 80 meter.Antena lebih dioptimalkan, dan mikroprosesor cepat yang baru dapat melakukan analisis dan pemrosesan sinyal pada tingkat yang lebih tinggi, sehingga instrumen dapat digunakan untuk beberapa kondisi pengukuran yang kompleks seperti reaktor dan silo padat.
Antenanya mentransmisikan pulsa gelombang mikro yang sempit, yang ditransmisikan ke bawah melalui antena.Ketika gelombang pulsa mencapai permukaan media yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi.Sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level (karena kecepatan rambat pulsa sangat cepat, waktu yang dibutuhkan gelombang elektromagnetik untuk mencapai target dan kembali ke penerima setelah refleksi hampir seketika).
Radar 26GHzPengukur LevelFitur Desain
Ukuran antena kecil, mudah dipasang;Radar non kontak, tidak ada keausan, tidak ada polusi.
Hampir bebas dari korosi dan busa;Itu tidak terpengaruh oleh perubahan kepadatan menengah, suhu dan tekanan.Juga, debu yang kuat
lingkungan memiliki sedikit dampak pada pengoperasian pengukur tingkat frekuensi tinggi.
Panjang gelombang yang lebih pendek, refleksi yang lebih baik untuk permukaan padat yang miring.
Sudut pancaran kecil dan energi terkonsentrasi, yang meningkatkan sinyal gema dan membantu menghindari interferensi.
Area buta pengukuran yang lebih kecil menghasilkan kinerja yang lebih baik dalam pengukuran tangki kecil.
Rasio signal-to-noise yang tinggi, bahkan dalam kasus fluktuasi, dapat bekerja lebih baik..
Frekuensi tinggi, ini adalah pilihan terbaik untuk mengukur medium konstanta dielektrik padat dan rendah.
Radar 26GHzPengukur Level Parameter Produk
Aplikasi Khas | Aplikasi Proses Kompleks (Korosi Kuat) |
model produk | NYRD805 |
Jenis Antena | jenis batang, |
Bahan Antena | 304, 316, PP, PFA |
Rentang pengukuran | 10m, 20m, 30m, 35m, 40m, 80m |
Mengukur Akurasi | 0,05% ~ 0,1% F. S |
Suhu Proses | 40~+130 , - 40~+150 , - 40~+26 , 40~+ |
Tekanan Proses | 0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa |

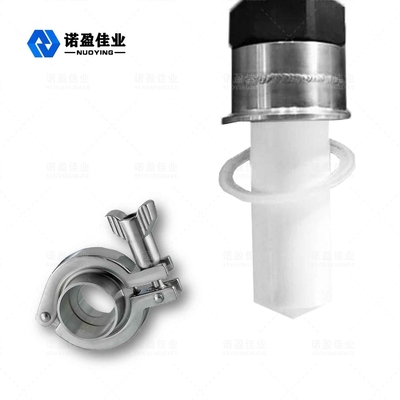

Koneksi Proses | benang, braket, flensa, klem sanitasi (opsional) |
Antarmuka Listrik | M20x1.5,1/2" NPT |
Pasokan Daya | 24VDC (dua kawat, empat kawat), 220VAC |
Keluaran Sinyal | 4-20 mA /HART/RS485/Modbus... |
Kelas Perlindungan | IP67, IP68 (opsional) |
Kelas tahan ledakan | Exia II CT6 Ga, Exd II CT6 Gb (detail di sertifikat) |
