Detail produk:
|
| Aplikasi tipikal: | cair (bubuk padat) | Model produk: | NYRD701 |
|---|---|---|---|
| Pengambilan sampel gema: | 55 kali/dtk | Suhu Proses: | -40~ +130 °C |
| Antarmuka listrik: | M20×1.5 , " NPT | Tekanan Proses: | -0.1~4）MPa |
| Kelas tahan ledakan: | ExiaIICT6Ga | Bentuk antena: | kabel tunggal (batang tunggal) |
| Cahaya Tinggi: | Mikroprosesor Pemancar Level Radar Gelombang Terpandu,Sensor Level Radar Terpandu Bubuk Padat,Sensor Level Cairan Radar 4MPa |
||

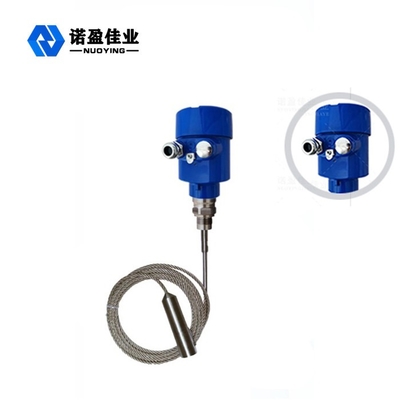

Mikroprosesor Tingkat Lanjut Dipandu Wave Radar Level Meter Untuk Aplikasi Kompleks
Prinsip kerja Mikroprosesor Tingkat Lanjut Dipandu Wave Radar Level Meter Untuk Aplikasi Kompleks
Pulsa anti-korosif dan gelombang mikro yang dipancarkan oleh radar gelombang terpandu menyebar di sepanjang komponen deteksi (kabel baja atau batang baja), dan bertemu dengan media yang diuji.Karena perubahan konstanta dielektrik yang tiba-tiba, itu menyebabkan refleksi, dan sebagian energi pulsa dipantulkan kembali.Interval waktu antara pulsa yang ditransmisikan dan pulsa yang dipantulkan sebanding dengan jarak medium yang diukur.
Pemrosesan masukan
Alat radar gelombang terpandu yaitu alat ukur yang ditujukan untuk hubungan perjalanan waktu.Itu701tulir & flensa Anti Koreksigelombang radar dipandu gelombang berjalan pada kecepatan cahaya, dan waktu bergerak dapat diubah menjadi sinyal tingkat tujuan oleh komponen elektronik.Probe fungsional yang bijaksana memancarkan pulsa frekuensi tinggi dan menyebar di sepanjang kabel atau probe batang.
Pemrosesan keluaran
Dengan memasukkan posisi kosong seperti ketinggian tangki E(= nol), tinggi tangki penuh F(= rentang penuh) dan beberapa parameter aplikasi, parameter aplikasi akan secara otomatis dan dy menyesuaikan meteran dengan lingkungan pengukuran, sesuai dengan keluaran 4-20mA.
Fitur desain Mikroprosesor Tingkat Lanjut Dipandu Wave Radar Level Meter Untuk Aplikasi Kompleks
Pengukur level objek radar gelombang terpandu mencoba teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan Echo Discovery Echo yang unik, pengukuran kontak, pengukuran yang sangat akurat, pengukuran yang lebih akurat.Selain itu, radar gelombang terpandu tidak terpengaruh oleh lingkungan eksternal seperti suhu sedang dan adhesi.
Pengukur level objek radar gelombang terpandu seri 70-X cocok untuk kondisi dan aplikasi kerja rumit yang serbaguna karena mode koneksi versprocess dan jenis modul deteksi.Misalnya: suhu tinggi, bertekanan tinggi dan medium konstanta dielektrik rendah.
Moder kerja pulsa, daya emisi rendah, dapat dipasang di berbagai macam wadah korosif, non-logam dan non stainless steel tidak ada kekerasan terhadap tubuh manusia dan lingkungan sekitar.
Parameter teknis Mikroprosesor Tingkat Lanjut Dipandu Wave Radar Level Meter Untuk Aplikasi Kompleks
| Aplikasi tipikal | Cairan (adhesi, suhu tinggi dan tekanan tinggi, Kumparan pemanas bawaan, tangga, pelat apung) |
| Debu (abu terbang, bubuk kapur) | |
| Padat (partikel kecil, butiran, kerikil, pasir) | |
| Model produk | NYRD701 |
| Bentuk antena | Tipe kabel, tipe batang, tipe kabel ganda, tipe batang ganda, tipe tabung pemandu gelombang |
| bahan antena | 304, 316 |
| Pengambilan sampel gema | 55 kali / detik |
| Rentang pengukuran | 6m, 30m |
| Akurasi pengukuran | 0,05% ~ 0,1% FS |
| Sumber Daya listrik | 24VDC (dua kawat, empat kawat), 220VAC |
| Keluaran sinyal | 4... 20mA/HART/RS485/Modbus... |
| Suhu proses | -40~ +130 °C, -40~ +250 °C, -40~ +500 °C |
| Tekanan proses | -0.1~2.0MPa,-0.1~4.0MPa |
| Koneksi proses | Benang, braket, flensa, penjepit (opsional) |
| Antarmuka listrik | M20×1.5 , " NPT |
| Tingkat perlindungan | IP 65, IP 67, IP 68 |
| Kelas tahan ledakan | ExiaIICT6Ga, ExdIICT6Gb (lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
