Detail produk:
|
| Aplikasi tipikal: | Cairan dalam suhu tinggi dan lingkungan tekanan tinggi | bahan antena: | 304 |
|---|---|---|---|
| Rentang pengukuran: | 15m | Keluaran sinyal: | 4... 20mA/HART/RS485/Modbus... |
| Koneksi proses: | Penghubung jalur pipa | Kelas Perlindungan: | IP 68 |
| Kelas tahan ledakan: | ExiaIICT6Ga | Frekuensi: | 500MHz-1.8Ghz |
| Cahaya Tinggi: | Pemancar Tingkat Radar Terpandu High Teampreture,Pemancar Tingkat Gelombang Radar Terpandu 6m,Pemancar Tingkat Gelombang Terpandu Debu |
||

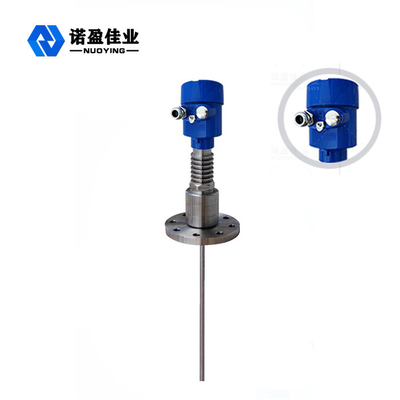

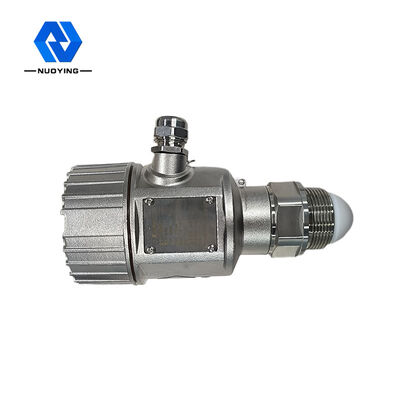

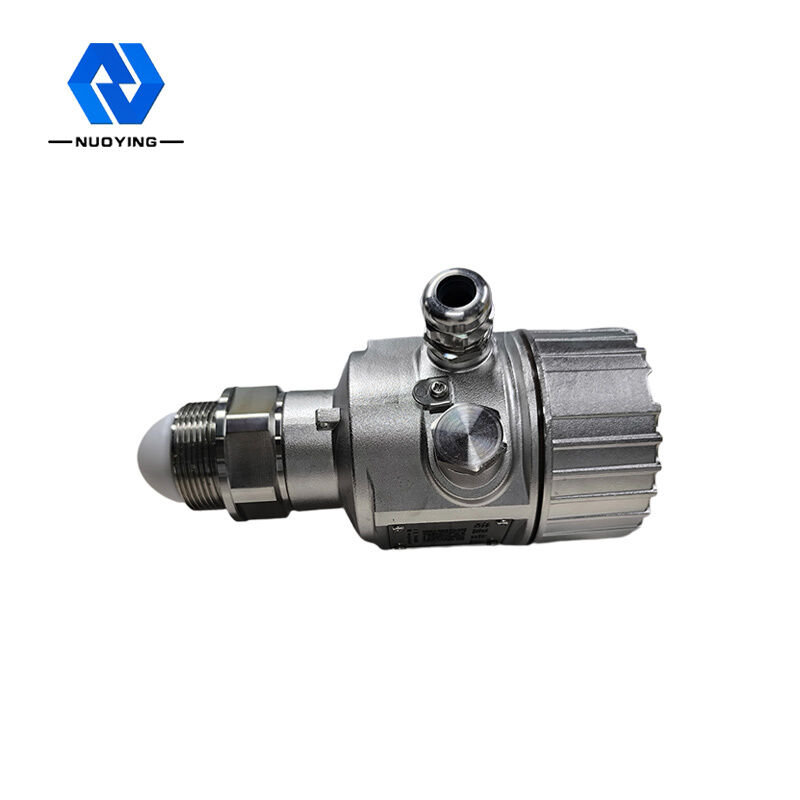

NYRD 705 Pemancar Level Radar Gelombang Terpandu Untuk Cairan Dalam Suhu Tinggi Dan Lingkungan Tekanan Tinggi
Prinsip kerja Pemancar Level Radar Gelombang Terpandu NYRD 705 Untuk Cairan Dalam Lingkungan Suhu Tinggi Dan Tekanan Tinggi
Pulsa gelombang mikro anti-korosif dan kuat yang dipancarkan oleh radar gelombang laser terpandu menyebar di sepanjang komponen deteksi (kabel baja atau batang baja), dan bertemu dengan media yang diuji.Menurut perubahan mendadak konstanta dielektrik, itu menyebabkan refleksi, dan sebagian energi pulsa dipantulkan kembali.Interval waktu antara pulsa yang ditransmisikan dan pulsa yang dipantulkan sebanding dengan jarak zat yang diukur.
Pemrosesan masukan
Peralatan radar gelombang terpandu adalah alat ukur yang fokus pada prinsip perjalanan waktu.Gelombang alat radar berjalan pada kecepatan cahaya, dan waktu proses dapat diubah menjadi sinyal tingkat tujuan oleh aksesori dan komponen elektronik.Probe memancarkan pulsa frekuensi tinggi & padat dan merambat di sepanjang kabel atau probe batang.
Pemrosesan keluaran
Dengan memasukkan tinggi tangki kosong E(= nol), tinggi tangki penuh F(= rentang penuh) dan beberapa parameter aplikasi, parameter aplikasi, yang secara otomatis akan menyesuaikan meteran dengan kondisi pengukuran, sesuai dengan keluaran 4-20mA.
Fitur desain NYRD 705 Pemancar Level Radar Gelombang Terpandu Untuk Cairan Dalam Suhu Tinggi Dan Lingkungan Tekanan Tinggi
Pengukur level objek radar gelombang terpandu cocok untuk teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan Echo Discovery Echo yang unik, pengukuran kontak, pengukuran akurasi tinggi, pengukuran yang lebih akurat.cuttentluy, radar gelombang terpandu tidak terpengaruh oleh lingkungan eksternal seperti suhu sedang dan adhesi.
Pengukur level objek radar gelombang terpandu seri 70-X cocok untuk kondisi dan aplikasi kerja rumit yang serbaguna karena mode koneksi versprocess dan jenis modul deteksi.Seperti: suhu tinggi, media konstanta dielektrik bertekanan tinggi dan rendah.
Mode kerja pulsa, daya emisi rendah, dapat dimasukkan ke dalam berbagai wadah korosif, non-logam, tidak membahayakan tubuh manusia dan lingkungan.
Parameter Teknis Pemancar Level Radar Gelombang Terpandu NYRD 705 Untuk Cairan Dalam Lingkungan Tekanan Tinggi Suhu Tinggi
| Aplikasi tipikal | Cairan, konstanta dielektrik rendah, Kumparan pemanas bawaan, tangga, pelat apung |
| Debu (fly ash, beton dan media lainnya) | |
| Padat (partikel kecil, biji-bijian, kerikil, pasir | |
| Model produk | NYRD705 |
| Bentuk antena | tipe batang, tipe kabel ganda, tipe batang ganda |
| bahan antena | 316 |
| Pengambilan sampel gema | 55 kali / detik |
| Rentang pengukuran | 15m |
| Akurasi pengukuran | 0,05% ~ 0,1% FS |
| Sumber Daya listrik | 24VDC |
| Keluaran sinyal | 4... 20mA/HART/RS485/Modbus... |
| Suhu proses | -200~ +400 °C |
| Tekanan proses | -0.1~40MPa |
| Koneksi proses | Penghubung jalur pipa |
| Antarmuka listrik | " NPT |
| Tingkat perlindungan | IP 68 |
| Kelas tahan ledakan | ExiaIICT6Ga |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
