Detail produk:
|
| Model: | NYRD702 | Pengulangan: | ± 3mm |
|---|---|---|---|
| Resolusi: | 1mm | Contoh: | gema 55 sampel / dtk |
| Sinyal arus keluaran: | 4-20mA | Tingkat ledakan: | EXiaIICT6 Ga |
| Keadaan lingkungan: | -40 ~ +80 | Frekuensi: | 100MHZ-1.8GHZ |
| Cahaya Tinggi: | Pemancar Tingkat Radar Stainless Steel,Pemancar Tingkat Radar Empat Kawat,Pemancar Tingkat Cairan Radar 20mA |
||

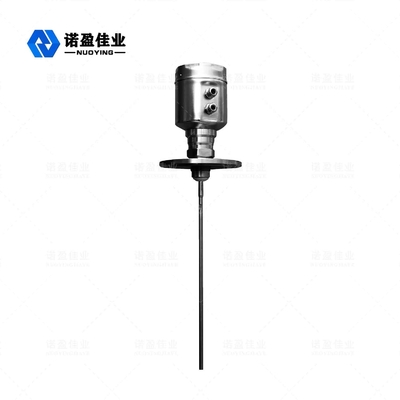

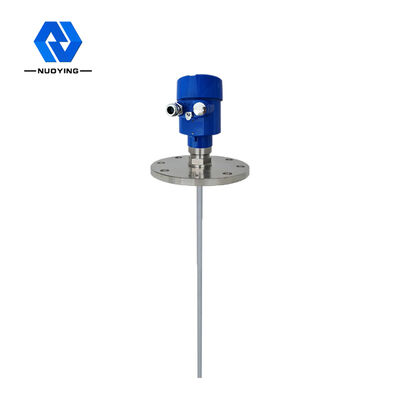

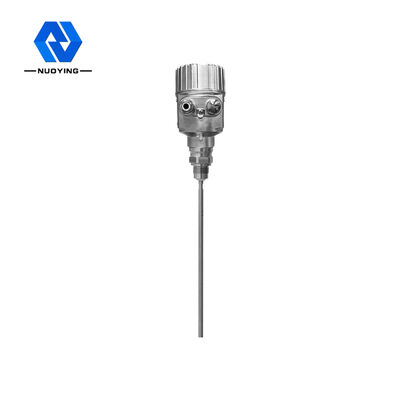

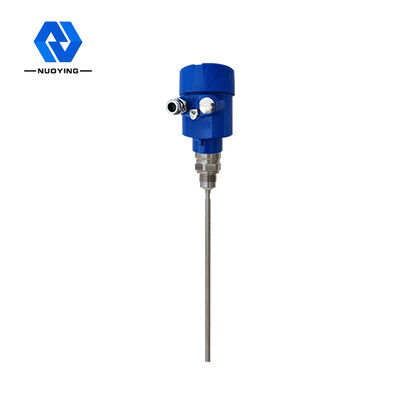

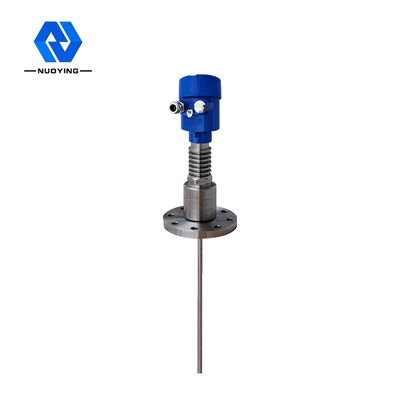

Pemancar Tingkat Radar Stainless Steel NYRD702 4-20mA / HART (Dua Kawat / Empat Kawat)
Pemancar Tingkat Radar Stainless Steel NYRD702
Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Jauhi ekspor dan impor.Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Untuk kaleng logam dan plastik, meteran tidak boleh menyentuh dinding bagian dalam tangki.Jika tangki logam, pengukur level tidak boleh dipasang di tengah tangki.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Diagram di sebelah kanan menunjukkan instalasi radar berbentuk batang, yang terutama digunakan untuk pengukuran ketinggian cairan.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.Sensor dapat dipasang di tengah atap, jika bagian bawah wadah untuk kerucut, dapat mengukur di bagian bawah tangki.
Parameter Teknis Pemancar Tingkat Radar Stainless Steel NYRD702
| Parameter |
Frekuensi: 100MHZ-1.8GHZ Rentang pengukuran: -kabel: 0-30m;batang, koaksial: 0-6m Kecepatan respons: 0.2S (tergantung penggunaan sebenarnya) Akurasi: <0,1% |
| Antarmuka Komunikasi | protokol komunikasi HART |
| Pengulangan | ± 3mm |
| Resolusi | 1mm |
| Contoh | gema 55 sampel / dtk |
| Sinyal arus keluaran | 4-20mA/HART |
| Koneksi proses |
Flange DN50, DN80, DN100, DN150 |
| Tekanan proses | -1 ~ 40bar |
| Kekuasaan |
Daya: 24VDC (± 10%), tegangan riak: 1Vpp Konsumsi daya: maks 22.5mA |
| Keadaan lingkungan | -40 ~ +80 |
| Kelas perlindungan perumahan | IP68 |
| Tingkat ledakan | EXiaIICT6 Ga |
| Catu daya instrumentasi dan koneksi kabel keluaran sinyal |
Berbagi kabel berpelindung dua inti Entri kabel: 2 M20 × 1,5 (diameter kabel 5 - 9mm) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
