Detail produk:
|
Aplikasi tipikal: | Cairan | Mengisi cairan: | minyak silikon |
---|---|---|---|
Tekanan statis: | 2.5Mpa | Rasio jangkauan: | 100: 1 |
Sumber Daya listrik: | 24VDC | Tingkat akurasi: | 0.5grade, 0.2grade |
Keluaran sinyal: | Output akar linier/kuadrat 4-20mA dc + sinyal HART | Bahan Diafragma: | 316 baja tahan karat, Hastelloy C, paduan Monel dan tantalum |
Cahaya Tinggi: | Pemancar Level Cair Tipe Flange Cerdas,Pemancar Level Cair 24VDC,Pemancar Level Kapasitansi Cair |

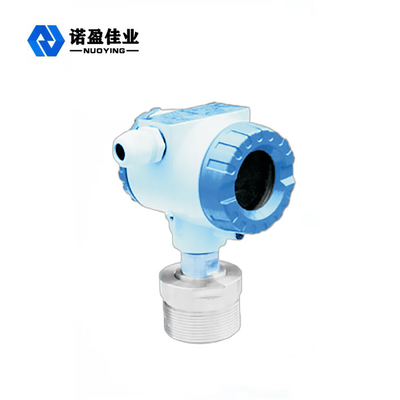

Instalasi Mudah 24VDC NY-LT Flange Type Liquid Level Transmitter
Prinsip Kerja Pemancar Level Cairan Tipe Flange NY-LT
Tekanan media yang diukur ditransmisikan ke diafragma pengukur pusat melalui diafragma isolasi 8 ruang (untuk pemancar jarak jauh LT dan DP/GP dengan 1199, tekanan terukur pertama-tama melewati diafragma isolasi primer dan sistem kapiler tertutup penuh yang diisi dengan minyak silikon atau fluor sebelum ditransmisikan ke diafragma isolasi ruang ) dan minyak pengisi di dalamnya.Kecuali untuk pemancar tekanan tipe AP, yang sisi lain dari diafragma pengukur adalah titik referensi vakum, sisi lain dari diafragma pengukur varietas lain adalah tekanan atmosfer atau sisi tekanan rendah dari tekanan diferensial yang diukur.Diafragma pengukur adalah elemen elastis pra-tegang yang perpindahannya sebanding dengan tekanan media yang diukur, dan perpindahannya hanya 0,10mm, dan posisi diafragma pengukur dideteksi oleh pelat kutub tetap kapasitor di kedua sisinya. .Posisi diafragma pengukur dideteksi oleh pelat kutub tetap kapasitor di kedua sisinya.Kapasitansi diferensial dari diafragma pengukur dan dua pelat kutub tetap kapasitor diubah secara linier menjadi sinyal arus 2-kawat 4-20mADC oleh rangkaian penguat.
Fitur Desain Pemancar Level Cairan Tipe Flange NY-LT
1. Performa pengukuran yang luar biasa untuk pengukuran tekanan, tekanan diferensial, level cairan, dan aliran.
2. Miniatur (2.4kg) semua flensa stainless steel untuk pemasangan yang mudah
3. Koneksi proses yang kompatibel dengan produk lain untuk pengukuran yang optimal.
4. Satu-satunya sensor di dunia dengan selubung paduan-H (teknologi yang dipatenkan), mencapai stabilitas dingin dan termal yang sangat baik.
5. Pemancar pintar dengan komputer 16-bit.
6. Mendukung peningkatan ke fieldbus dan teknologi berbasis kontrol lapangan.
Parameter Teknis Pemancar Level Cairan Jenis Flange NY-LT
Aplikasi tipikal | cairan |
Keluaran sinyal | Output akar linier/kuadrat 4-20mA dc + sinyal HART |
Bahan diafragma | 316 baja tahan karat, Hastelloy C, paduan Monel dan tantalum |
Tingkat akurasi | 0.5grade, 0.2grade |
Sumber Daya listrik | 24VDC |
Mengisi cairan | Minyak silikon |
Sambungan flensa | 316 baja tahan karat, Hastelloy C, paduan Monel |
Katup Udara/Pembuangan | 316 baja tahan karat, Hastelloy C, paduan Monel |
Rasio Rentang | 100: 1 |
Tekanan statis | 2.5MPa |
Tingkat perlindungan | IP65 |
Kelas tahan ledakan | Exd ll BT5;Exia ll CT5 (opsional) |
