Detail produk:
|
| Aplikasi tipikal: | Pengukuran aliran cairan dalam pipa | bahan antena: | PFA (opsional) |
|---|---|---|---|
| Sumber Daya listrik: | AC220V 50Hz / DC24V / 3.6V | Suhu Lingkungan: | -25~+60 |
| Koneksi proses: | Flensa (opsional) | Konstanta waktu redaman: | Variabel kontinu dari 0 hingga 100 detik (90%) waktu pementasan dapat dipilih |
| Keluaran sinyal: | Output analog, output frekuensi, output alarm, output pulsa | ||
| Cahaya Tinggi: | Pengukur Aliran Elektromagnetik Pipa,Pengukur Air Elektromagnetik Cair,Pemancar Level Cairan Elektromagnetik |
||

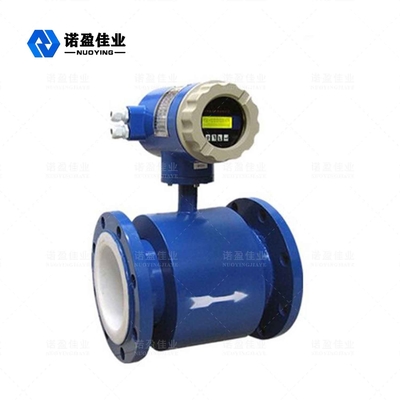

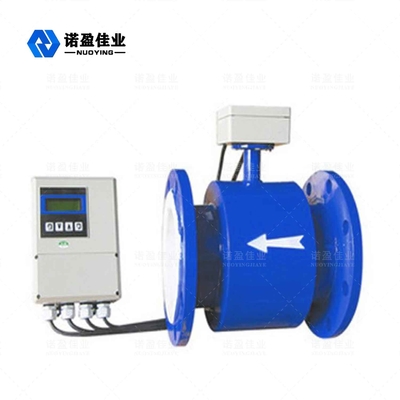

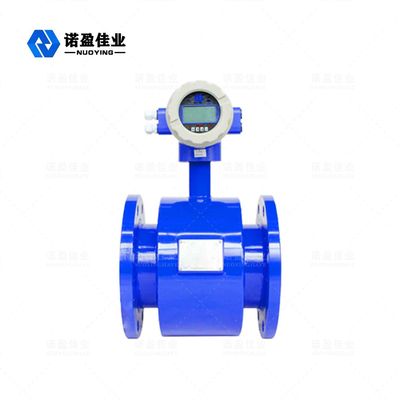

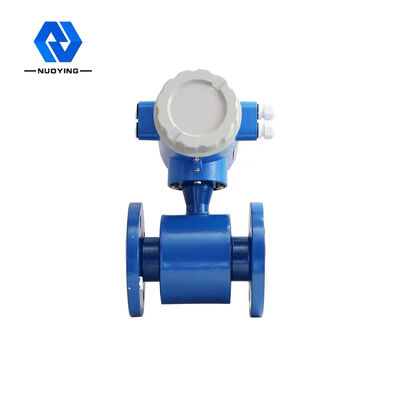

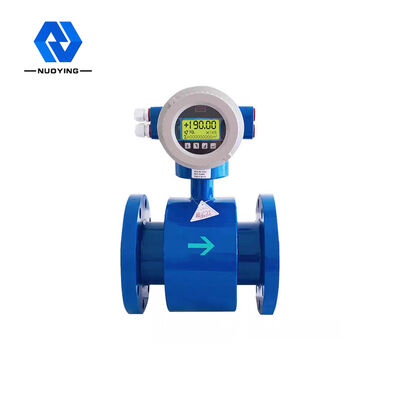

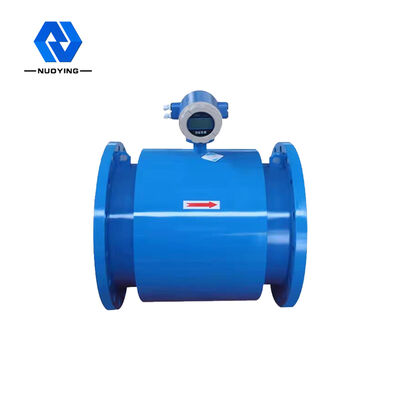

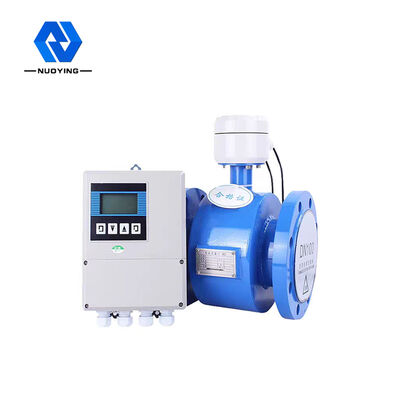

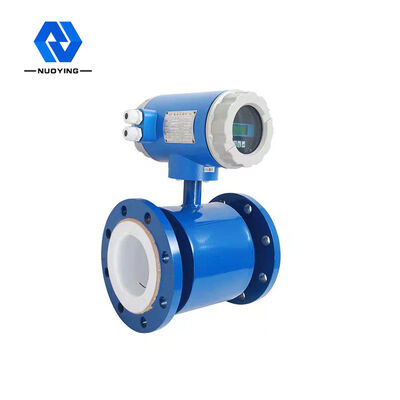

Berbagai Output Pengukuran Aliran Cairan Dalam Pipa NYLD Pipeline Type Electromagnetic Flow Meter
Flow meter elektromagnetik tipe NYLL adalah jenis flow meter dengan akurasi tinggi dan keandalan tinggi.Ini digunakan untuk mengukur aliran volume cairan konduktif dan bubur dalam pipa tertutup, dan banyak digunakan dalam baja, tenaga listrik, minyak bumi, kimia, batu bara, metalurgi, mineral, pembuatan kertas, pasokan air dan drainase, makanan, obat-obatan dan lainnya industri.
Prinsip Kerja Pengukur Aliran Elektromagnetik NYLD
Prinsip pengukuran didasarkan pada hukum Faraday tentang induksi elektromagnetik.Yaitu: cairan penghantar dalam medan magnet untuk memotong garis-garis gaya gerak magnet, gaya gerak listrik induksi konduktor, E untuk: E = KBVD
D: diameter dalam tabung pengukur
K: konstanta instrumentasi
V: mengukur bagian tabung dari laju aliran rata-rata
B: kekuatan induksi magnetik
Saat mengukur aliran, fluida mengalir melalui medan magnet yang tegak lurus dengan arah aliran.Aliran fluida konduktif menginduksi sinyal tegangan sebanding dengan laju aliran rata-rata (yaitu, aliran volume).Sinyal tegangan induksi dideteksi oleh dua elektroda yang bersentuhan langsung dengan fluida dan ditransmisikan melalui kabel ke amplifier, yang kemudian diubah menjadi sinyal keluaran arus seragam.
Parameter Teknis Pengukur Aliran Elektromagnetik NYLD
| Aplikasi tipikal | Pengukuran aliran cairan dalam pipa |
| bahan antena | PFA (opsional) |
| Konsumsi daya | <15W (dan konsumsi daya pencocokan sensor) |
| Penghitung | Total positif, total negatif |
| Sumber Daya listrik | AC220V 50Hz / DC24V / 3.6V |
| Suhu lingkungan | -25~+60 |
| Koneksi proses | flensa (opsional) |
| Konstanta waktu redaman | Variabel kontinu dari 0 hingga 100 detik (90%) waktu pementasan dapat dipilih |
| Tingkat perlindungan | IP67, IP68, IP65 (opsional) |
| Kelas tahan ledakan | Exia II CT5 Ga, Exd II CT5 Gb (opsional) |
| Keluaran sinyal | Output analog, output frekuensi, output alarm, output pulsa |
Fitur Desain Pengukur Aliran Elektromagnetik NYLD
1. Akurasi pengukuran tidak dipengaruhi oleh perubahan densitas fluida, viskositas, temperatur, tekanan dan konduktivitas.Tidak ada bagian aliran obstruktif dalam tabung pengukur, tidak ada kehilangan tekanan, dan persyaratan rendah untuk bagian pipa lurus.
2. Konverter mengadopsi tampilan lampu latar kristal cair, yang membuatnya mudah dibaca di bawah sinar matahari langsung atau di ruangan gelap.
3. Tombol sentuh inframerah untuk mengatur parameter, di lingkungan yang keras tanpa membuka penutup konverter dapat diatur dengan aman.
4. Pengukur aliran adalah sistem pengukuran dua arah, dengan tiga akumulator di dalamnya: maju, mundur, dan selisih total;dapat menampilkan aliran maju dan mundur.
5. Dan memiliki berbagai output: arus, pulsa, komunikasi digital, HART.
6. Konverter memiliki output alarm diagnostik mandiri, output alarm deteksi beban kosong, output alarm batas atas dan bawah laju aliran, kontrol batch dan fungsi lainnya.
7. Tidak hanya dapat digunakan untuk deteksi proses umum, tetapi juga untuk pengukuran pulp mineral, cairan pulp dan pasta.
8. Pengukur aliran elektromagnetik tekanan tinggi menggunakan PFA plus teknologi lapisan jaringan, tahan tekanan tinggi, tahan tekanan negatif, khusus diterapkan pada petrokimia, mineral dan industri lainnya.
9. Pengukur tipe tahan ledakan dapat digunakan di tempat tahan ledakan yang sesuai.
