Detail produk:
|
Rentang pengukuran: | 6m | bahan antena: | 304 (opsional) |
---|---|---|---|
Antarmuka listrik: | M20 × 1,5, 1/2 NPT | Pengambilan sampel gema: | 55 kali/dtk |
Suhu sedang: | -40~+130℃ | Tekanan Proses: | -0.1~0.3MPa |
Aplikasi tipikal: | Cairan, terutama konstanta dielektrik rendah, pengadukan dan aplikasi kompleks lainnya | ||
Cahaya Tinggi: | Pemancar Level Gelombang Terpandu Cair 6m,Transduser Level Radar Gelombang Terpandu,Pengukur Level Radar Cairan |

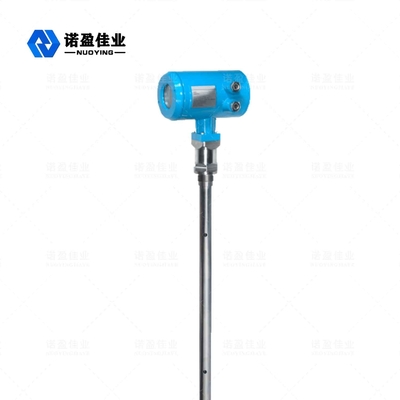

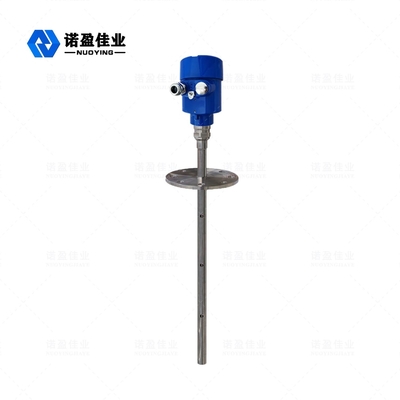

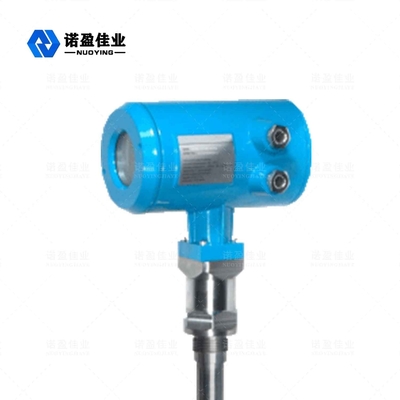

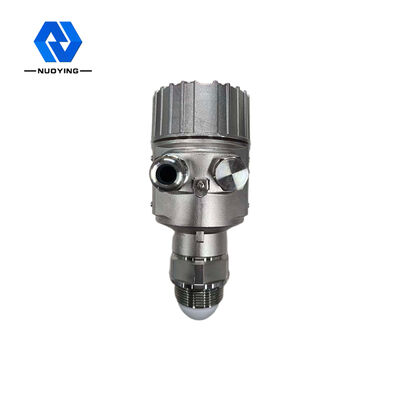

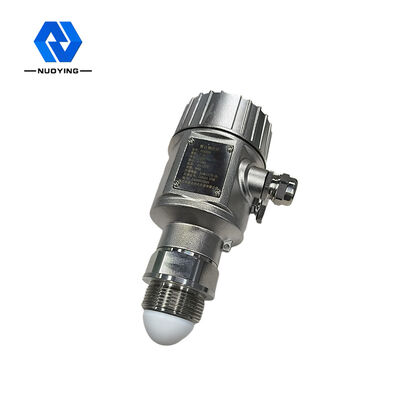

Tidak Berbahaya Bagi Tubuh Manusia, Pemancar Level Radar 6m Liquid Guided Wave NYRD704
Prinsip Kerja Pemancar Tingkat Radar NYRD704

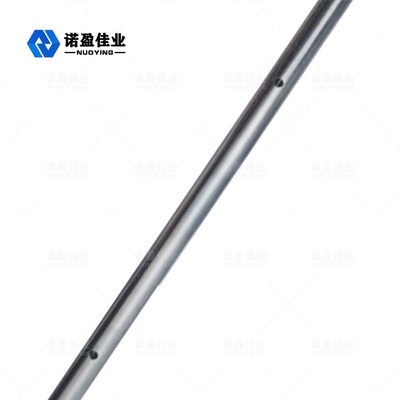

Radar gelombang terpandu memancarkan pulsa gelombang mikro frekuensi tinggi yang berjalan di sepanjang komponen deteksi (kabel baja atau batang baja).Ketika bertemu dengan media yang diukur, sebagian energi pulsa dipantulkan kembali karena perubahan mendadak konstanta dielektrik yang menyebabkan refleksi.Interval waktu antara pulsa yang dipancarkan dan pulsa yang dipantulkan sebanding dengan jarak medium yang diukur.
Memasukkan:
Radar gelombang terpandu adalah alat ukur yang didasarkan pada prinsip perjalanan waktu.Gelombang radar bergerak dengan kecepatan cahaya dan waktu tempuh dapat diubah menjadi sinyal level oleh elektronik.Probe memancarkan pulsa frekuensi tinggi dan menyebarkannya di sepanjang kabel atau probe batang.Ketika pulsa bertemu permukaan material, itu dipantulkan kembali dan diterima oleh penerima di instrumen, yang mengubah sinyal jarak menjadi sinyal level.
Sinyal yang dipantulkan ditransmisikan sepanjang kabel atau probe batang ke sirkuit elektronik instrumen.Mikroprosesor memproses sinyal dan mengidentifikasi gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material.
Identifikasi yang benar dari sinyal gema dilakukan oleh perangkat lunak pulsa.Jarak D ke permukaan material sebanding dengan perjalanan waktu pulsa T:
D = C × T/2 (C adalah kecepatan cahaya).
Karena jarak E dari tangki kosong diketahui, level material L adalah:
L = E - D
Keluaran:
Ini diatur dengan memasukkan tinggi tangki kosong E (= titik nol), tinggi tangki penuh F (= skala penuh) dan beberapa parameter aplikasi.Parameter aplikasi secara otomatis menyesuaikan instrumen dengan lingkungan pengukuran dan sesuai dengan output 4-20mA.
Fitur Desain Pemancar Tingkat Radar NYRD704
1. Pengukur level radar cerdas mengadopsi teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan gema penemuan gema yang unik.Pengukuran kontak, akurasi pengukuran tinggi, pengukuran lebih akurat.Sementara itu, radar gelombang terpandu bersifat anti-perekat dan tidak terpengaruh oleh suhu eksternal seperti suhu sedang dan adhesi.
2. Berbagai metode koneksi proses dan jenis elemen deteksi membuat pengukur level radar gelombang terpandu seri 70X cocok untuk berbagai kondisi dan aplikasi kerja yang kompleks.Seperti suhu tinggi, tekanan tinggi, media konstanta dielektrik rendah.
3. Mengadopsi mode kerja pulsa, produk memancarkan daya yang sangat rendah dan dapat dipasang di berbagai wadah logam dan non-logam, yang tidak berbahaya bagi tubuh dan lingkungan manusia.
Parameter Teknis Pemancar Tingkat Radar NYRD704
Aplikasi tipikal | Cairan, terutama konstanta dielektrik rendah, pengadukan dan aplikasi kompleks lainnya |
bahan antena | 304 (opsional) |
Rentang pengukuran | 6m |
Akurasi pengukuran | 0,05% -0,1%FS |
Sumber Daya listrik | 24VDC (Dua baris, empat baris) |
Suhu sedang | -40~+130℃ |
Tekanan proses | -0.1~0.3MPa |
Koneksi proses | Benang, flensa (opsional) |
Tingkat perlindungan | IP67 |
Kelas tahan ledakan | Exia II CT6 (opsional) |
Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Catatan: Sesuai dengan kebutuhan spesifik pengguna, produk desain dapat disesuaikan.
